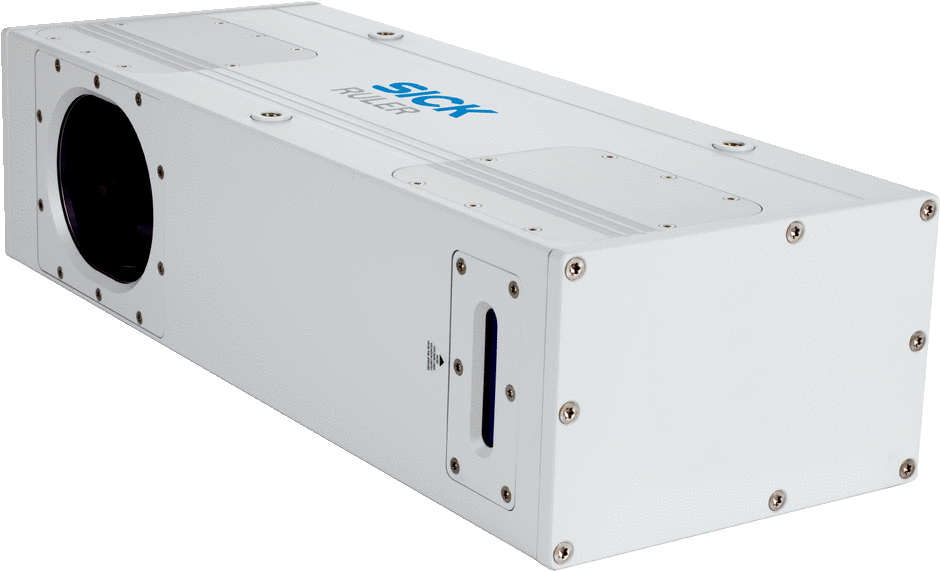

Ruler-E1111

Характеристики

Постановка задачи	Контроль, Инспекция, Измерение
Технология	3D, LineScan
Рабочее расстояние	280 mm ... 1.280 mm
Примерная зона обзора	250 mm x 1.200 mm
Ширина обзора	500 mm ... 1.550 mm
Источник света	Видимый красный свет (Лазер, 660 nm, ± 15 нм)
Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014)
Синхронизация данных	Независимая, запуск энкодера, внешний запуск
Проверка оттенков серого	✔
Область спектра	Ок. 630 nm ... 690 nm
Максимальный диапазон высоты	1.000 mm
Нагревательный элемент	Без нагревателя
С предварительной калибровкой	✔
Описание	Ruler E1200 — лазер 2M, макс. 10 тыс. профилей в секунду. Интерфейс Gigabit Ethernet, 1024 x 512 px.

Производительность

Датчик изображения	CMOS
Разрешение датчика	1.024 px x 512 px
Частота развертки/регенерации изображения	10.000 3D-профилей/с
Типичное разрешение по высоте	0,4 mm 1)
Разрешение 3D-профиля	1.024 px
Разрешение серой шкалы	1.024 px

1) Указанная разрешающая способность по высоте имеет важное значение для относительных измерений и зависит от расстояния от объекта до камеры и пррименяемого алгоритма 3D. .

Интерфейсы

Ethernet	✔ , UDP/IP
Скорость передачи данных	1.000 Mbit/s

Последовательный	✔ , RS-422
Функция	Энкодеры

Конфигурационное ПО

Ranger Studio

Операционная система

Windows 7, Windows XP Pro, Windows 10

Среда разработки

C++ (VS 2005/2008/2010) / C

Интерфейс программирования

iCon API

Цифровые входы

3 x HIGH = 10 ... 28,8 В

Интерфейс энкодера

RS-422

Максимальная частота энкодера

2 MHz

Механика/электроника

Соединения	Harting, коннектор Push-Pull (Ethernet) M12, 8-контактный штекер, А-кодир. (питание, I/O) M12, 8-контактный штекер (энкодер)
Материал соединений	M12: никелированная медь, Ethernet: термопласт/анодированный алюминий
Остаточная пульсация	< 5 Vss
Потребляемая мощность	7 W
Потребление тока	< 1 A
Тип защиты	IP65
Материал корпуса	Алюминий
Цвет корпуса	Серый, с порошковым покрытием
Материал переднего окна	Плоское стекло с антибликовым покрытием
Вес	7 kg
Размеры (Д x Ш x В)	420 mm x 107 mm x 163 mm

Данные окружающей среды

Устойчивость к сотрясениям	15 г, 3 x 6 направлений
Устойчивость к вибрации	5 g, 58 Hz ... 150 Hz
Диапазон температур при работе	0 °C ... +40 °C 1)
Диапазон температур при хранении	–30 °C ... +70 °C 1)

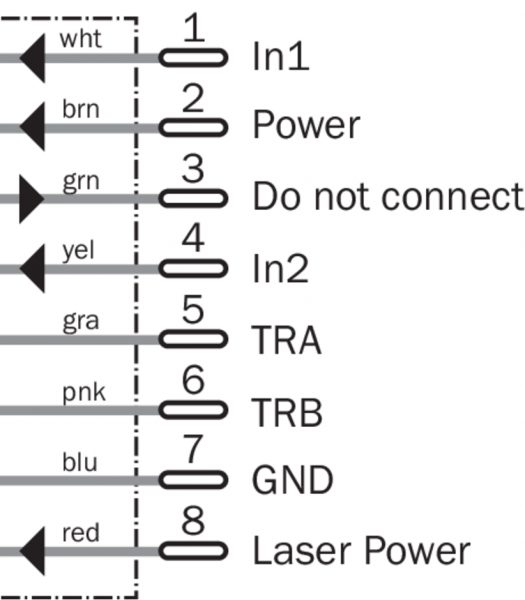

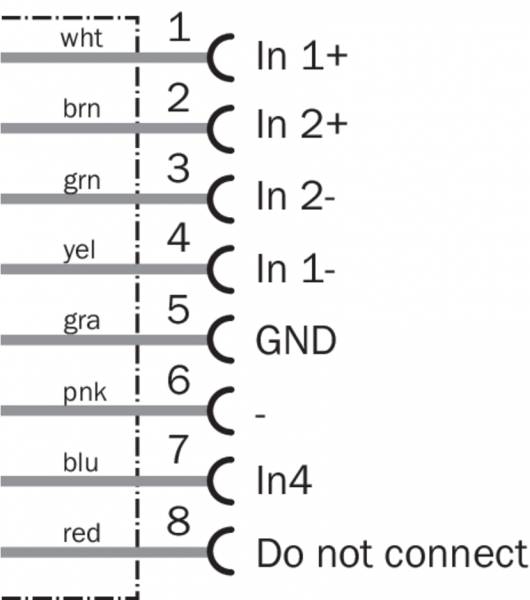

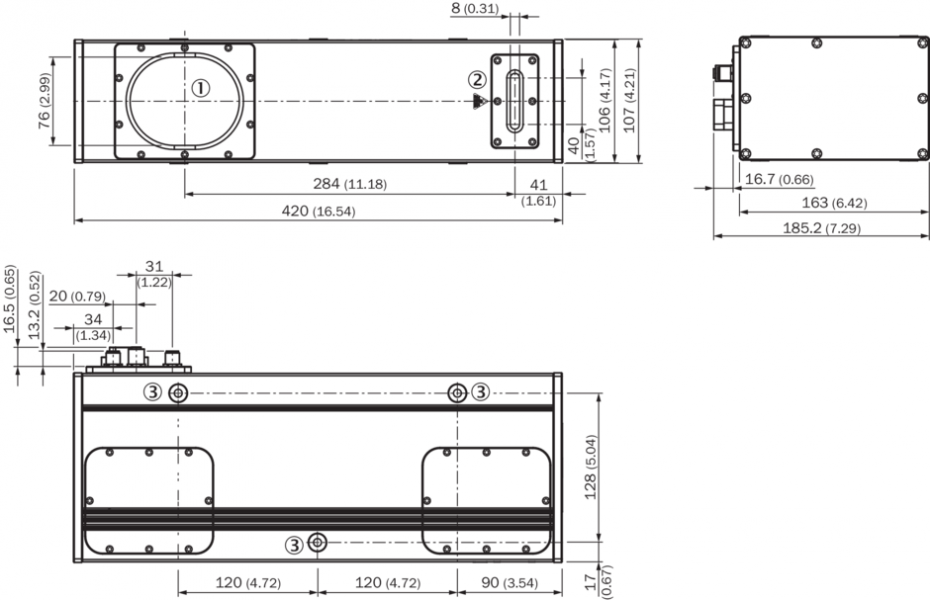

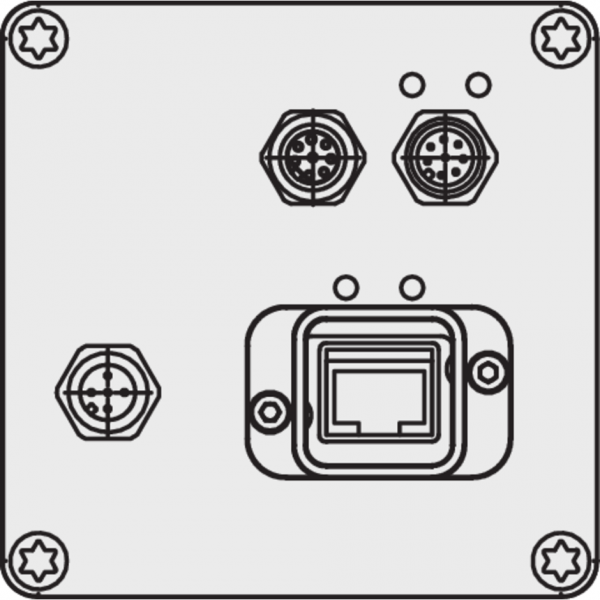

Габаритный чертеж Тип подключения схема соединений, напряжение, I/O схема соединений, разъем энкодера Вид: Галерея Список Показать всё Скрыть всё
