- Характеристики
| Версия | Short Range |
| Область применения | Indoor |
| Источник света | Инфракрасный (905 nm) |
| Класс лазера | 1, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014) |
| Угол раскрытия | 270° |
| Частота сканирования | 25 Hz |
| Угловое разрешение | 0,5° 1° |
| Рабочая область | 0 m ... 10 m |
| Дальность сканирования при яркости 10 % | 4,5 m |
- Производительность
| Распознаваемая форма объекта | Практически любая (диаметр: 30, 40, 50, 70, 150 мм (на выбор)) |
| Встроенное приложение | Анализ полей |
| Количество полей | 1 Пара полей (2 поля) |
| Одновременная обработка случаев | 1 (2 поля) |
- Интерфейсы
| Последовательный | ✔ , RS-232 |
| CANopen | ✔ |
| Переключающие входы | 1 (Режим готовности) |
| Переключающие выходы | 5 (Q1, Q2, Ǭ1, Ǭ2, Диагностика) |
| Оптическая индикация | 1 7-сегментный индикатор (Предупреждение о загрязнении, Состояние выхода) |
- Механика/электроника
| Электрическое подключение | 1 x Системный разъем с блоком винтовых зажимов (принадлежности) |
| Рабочее напряжение | 16,8 V DC ... 30 V DC |
| Потребляемая мощность | 8 W |
| Выходной ток | ≤ 250 mA |
| Цвет корпуса | Черный (RAL 9005) |
| Тип защиты | IP65 (EN 60529, раздел 14.2.5) |
| Класс защиты | II (VDE 0106, EN50178) |
| Вес | 1,2 kg, без соединительных кабелей |
| Размеры (Д x Ш x В) | 105 mm x 102 mm x 152 mm |
- Данные окружающей среды
| Диффузное отражение | 1,8 % ... > 1.000 % (Отражатели) |
| Электромагнитная совместимость (ЭМС) | EN 61000-6-2:2005-08 |
| Виброустойчивость | IEC 60068-2-6:2007-12 |
| Ударопрочность | IEC 60068-2-29 |
| Диапазон рабочих температур | –10 °C ... +50 °C |
| Температура хранения | –30 °C ... +70 °C |
- Общие указания
| Указание по применению | Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения. |
- Классификации
| ECl@ss 5.0 | 27270990 |
| ECl@ss 5.1.4 | 27270990 |
| ECl@ss 6.0 | 27270913 |
| ECl@ss 6.2 | 27270913 |
| ECl@ss 7.0 | 27270913 |
| ECl@ss 8.0 | 27270913 |
| ECl@ss 8.1 | 27270913 |
| ECl@ss 9.0 | 27270913 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| UNSPSC 16.0901 | 46171620 |
Показать всё Скрыть всё Технические чертежи

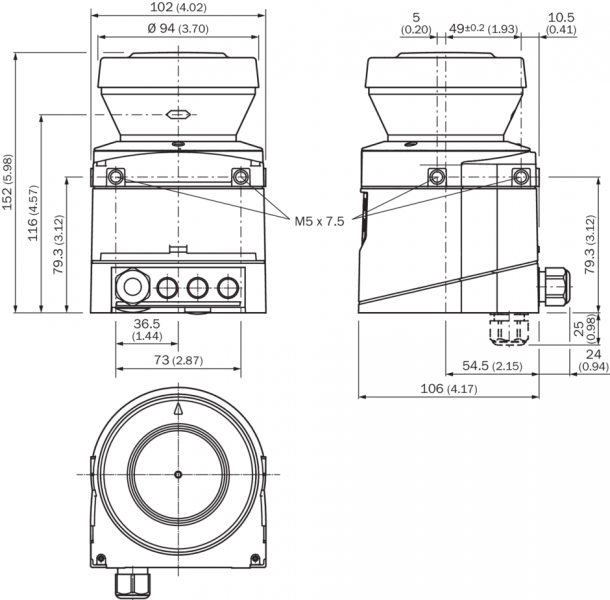

Габаритный чертеж Лазерный сканер

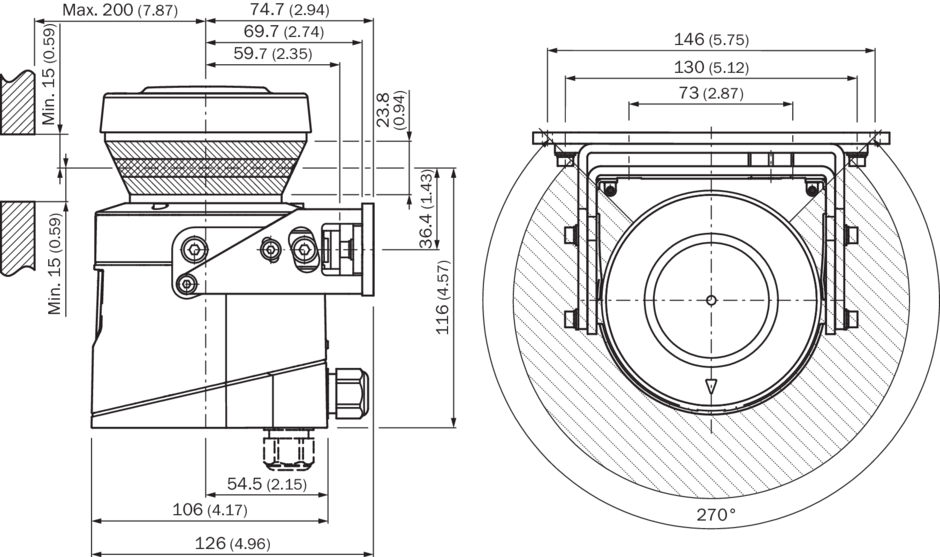

Габаритный чертеж Источник уровня сканирования

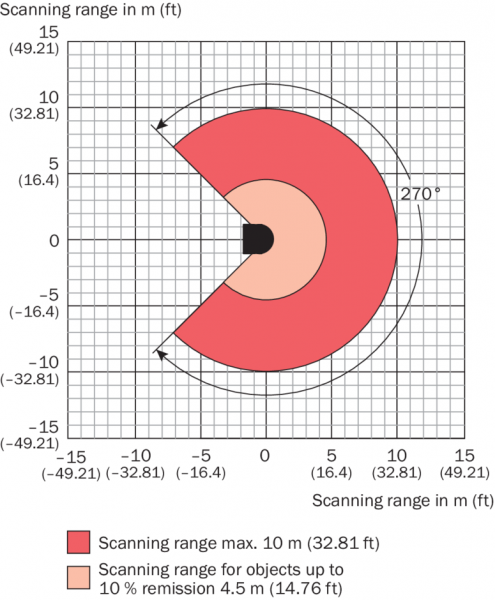

Диаграмма рабочих зон
