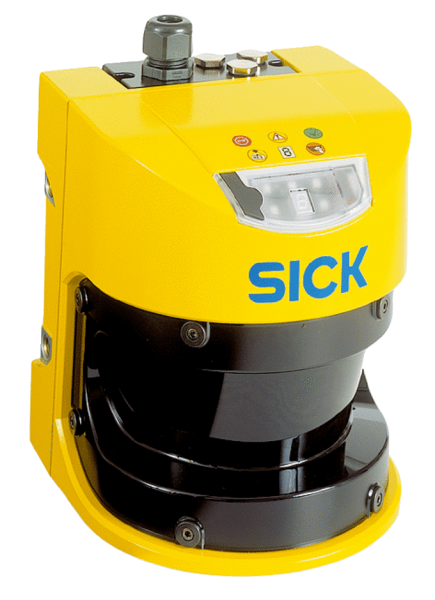

• Характеристики

  Диапазон защитного поля	7 m
  Диапазон сигнального поля	49 m (20 м при диффузном отражении 20 %)
  Диапазон измерения расстояний	49 m
  Количество одновременно контролируемых защитных полей	≤ 4 1)
  Тип блока поля	Тройные наборы полей, Двойные наборы полей
  Количество полей	4
  Количество полей	12
  Количество случаев контроля	4
  Угол сканирования	190°
  Разрешение (конфигурируемое)	30 mm, 40 mm, 50 mm, 70 mm, 150 mm
  Угловое разрешение	0,5°, 0,25°, в зависимости от разрешения и дальности сканирования
  Оценка	60 ms 2)
  Дополнение защитного поля	100 mm
  Количество многократных оценок	2 ... 16, настраивается
  Время задержки автоматического сброса	2 s ... 60 s, настраивается

  • 1) Если одновременно контролируются несколько защитных полей, то сигналы отключения должны подаваться через безопасные выходы управления безопасности Flexi Soft или через надежный шлюз EFI.
  • 2) В зависимости от базового времени отклика и многократной оценки.

• Параметры техники безопасности

  Тип	Тип 3 (IEC 61496-1)
  Класс надежности	SIL2 (IEC 61508) SILCL2 (EN 62061)
  Категория	Категория 3 (EN ISO 13849)
  Уровень производительности	PL d (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	8,0 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Безопасное состояние в случае возникновения ошибки	Как минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.).

• Функции

  Блокировка повторного запуска	✔
  Контроль внешних устройств (EDM)	✔
  Многократная оценка	✔
  Переключение вида контроля	✔
  Синхронный контроль	✔
  Статическое переключение защитного поля	✔
  Контур как база	✔
  Встроенное конфигурационное запоминающее устройство	✔
  Выдача результатов измерений	✔
  Безопасная связь между устройствами SICK посредством EFI/SDL	✔

• Электрические данные

  Класс защиты	II (EN 50178)
  Напряжение питания UV	24 V DC (16,8 V DC ... 28,8 V DC)
  Потребление тока	≤ 0,8 A 1) ≤ 2,3 A 2)
  Выходы Предохранительные выходы (устройство переключения выходного сигнала OSSD) 2 x 500 mA Диагностические выходы 3 x 100 mA 3)

  • 1) При 24 ВDC без выходной нагрузки.
  • 2) При 24 В пост. тока с максимальной выходной нагрузкой.
  • 3) Программируются произвольно, например, сигнальное поле, предупреждение о загрязнении, требование сброса.

• Механические данные

  Размеры (Ш x В x Г)	155 mm x 185 mm x 160 mm
  Вес	3,3 kg
  Материал корпуса	Алюминиевое литье
  Цвет корпуса	RAL 1021 (ярко-желтый)
  Материал переднего стекла	Polycarbonat
  Поверхность фронтального стекла	Покрытие внешней стороны устойчиво к царапинам

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529)
  Диапазон рабочих температур	–10 °C ... +50 °C
  Температура хранения	–25 °C ... +50 °C
  Виброустойчивость	5 g, 10 Hz ... 150 Hz (IEC 61496-1, IEC 61496-3)
  Ударопрочность	10 g, 16 ms (IEC 61496-1, IEC 61496-3)

• Прочие данные

  Вид излучения	Пульсирующий лазерный диод
  Длина волны	905 nm
  Фиксируемое диффузное отражение	1,8 % ... > 1.000 %, Отражатели
  Класс лазера	1 (21 CFR 1040.10 и 1040.11, IEC 60825-1)

• Классификации

  ECl@ss 5.0	27272705
  ECl@ss 5.1.4	27272705
  ECl@ss 6.0	27272705
  ECl@ss 6.2	27272705
  ECl@ss 7.0	27272705
  ECl@ss 8.0	27272705
  ECl@ss 8.1	27272705
  ECl@ss 9.0	27272705
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

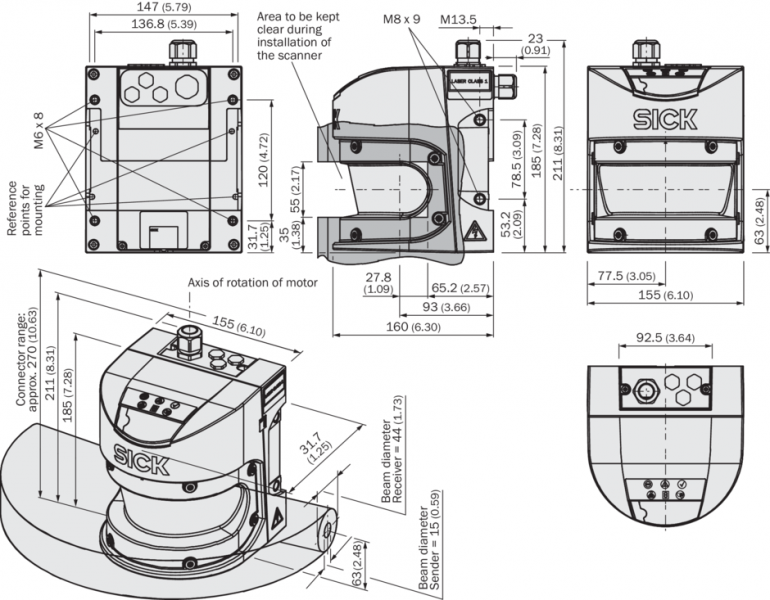

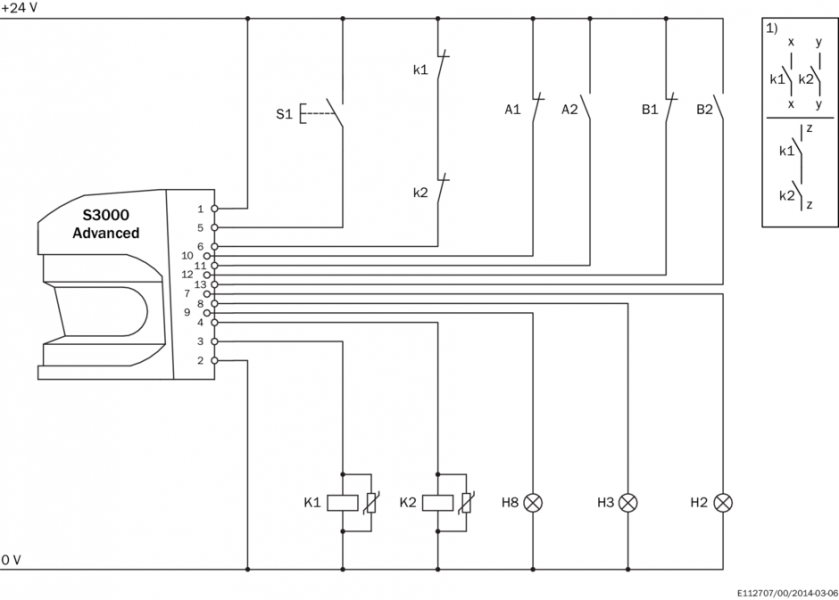

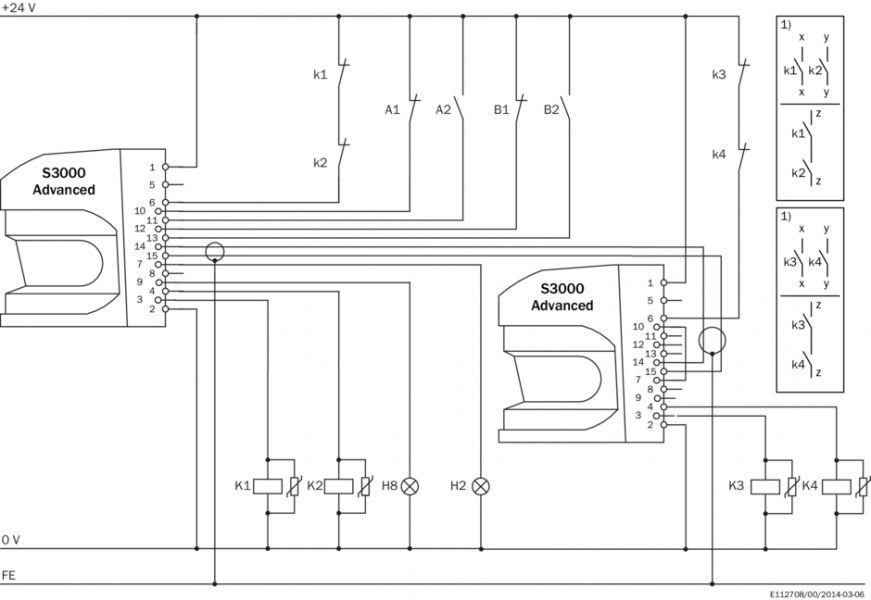

Габаритный чертеж Пример схемы подключения Переключение защитного поля между двумя S3000 посредством статических входов Пример схемы подключения Переключение защитного поля посредством двух статических входов Вид: Галерея Список Показать всё Скрыть всё
