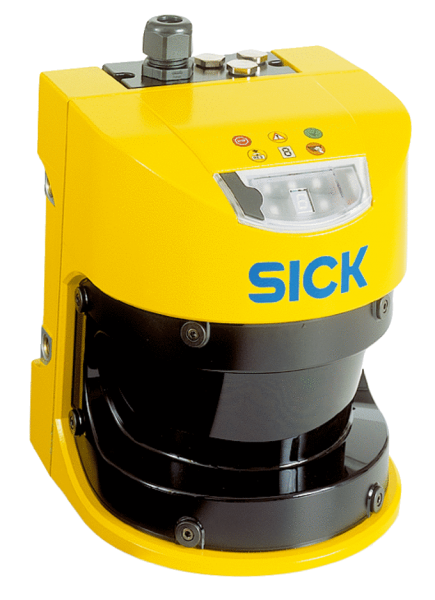

- Характеристики
Диапазон защитного поля | 7 m |
Диапазон сигнального поля | 49 m (20 м при диффузном отражении 20 %) |
Диапазон измерения расстояний | 49 m |
Количество одновременно контролируемых защитных полей | ≤ 4 1) |
Тип блока поля | Тройные наборы полей, Двойные наборы полей |
Количество полей | 8 |
Количество полей | 24 |
Количество случаев контроля | 16 |
Угол сканирования | 190° |
Разрешение (конфигурируемое) | 30 mm, 40 mm, 50 mm, 70 mm, 150 mm |
Угловое разрешение | 0,5°, 0,25°, в зависимости от разрешения и дальности сканирования |
Оценка | 60 ms 2) |
Дополнение защитного поля | 100 mm |
Количество многократных оценок | 2 ... 16, настраивается |
Время задержки автоматического сброса | 2 s ... 60 s, настраивается |
- Параметры техники безопасности
Тип | Тип 3 (IEC 61496-1) |
Класс надежности | SIL2 (IEC 61508) SILCL2 (EN 62061) |
Категория | Категория 3 (EN ISO 13849) |
Уровень производительности | PL d (EN ISO 13849) |
PFHd (средняя вероятность опасного отказа в час) | 8,0 x 10-8 (EN ISO 13849) |
TM (заданная продолжительность работы) | 20 лет (EN ISO 13849) |
Безопасное состояние в случае возникновения ошибки | Как минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.). |
- Функции
Блокировка повторного запуска | ✔ |
Контроль внешних устройств (EDM) | ✔ |
Многократная оценка | ✔ |
Переключение вида контроля | ✔ |
Синхронный контроль | ✔ |
Статическое переключение защитного поля | ✔ |
Динамическое переключение защитного поля | ✔ |
Контур как база | ✔ |
Встроенное конфигурационное запоминающее устройство | ✔ |
Выдача результатов измерений | ✔ |
Безопасная связь между устройствами SICK посредством EFI/SDL | ✔ |
- Электрические данные
Класс защиты | II (EN 50178) |
Напряжение питания UV | 24 V DC (16,8 V DC ... 28,8 V DC) |
Потребление тока | ≤ 0,8 A 1) ≤ 2,3 A 2) |
Выходы | Предохранительные выходы (устройство переключения выходного сигнала OSSD) | 2 x 500 mA | Диагностические выходы | 3 x 100 mA 3) |
|
- Механические данные
Размеры (Ш x В x Г) | 155 mm x 185 mm x 160 mm |
Вес | 3,3 kg |
Материал корпуса | Алюминиевое литье |
Цвет корпуса | RAL 1021 (ярко-желтый) |
Материал переднего стекла | Polycarbonat |
Поверхность фронтального стекла | Покрытие внешней стороны устойчиво к царапинам |
- Данные окружающей среды
Тип защиты | IP65 (EN 60529) |
Диапазон рабочих температур | –10 °C ... +50 °C |
Температура хранения | –25 °C ... +50 °C |
Виброустойчивость | 5 g, 10 Hz ... 150 Hz (IEC 61496-1, IEC 61496-3) |
Ударопрочность | 10 g, 16 ms (IEC 61496-1, IEC 61496-3) |
- Прочие данные
Вид излучения | Пульсирующий лазерный диод |
Длина волны | 905 nm |
Фиксируемое диффузное отражение | 1,8 % ... > 1.000 %, Отражатели |
Класс лазера | 1 (21 CFR 1040.10 и 1040.11, IEC 60825-1) |
- Классификации
ECl@ss 5.0 | 27272705 |
ECl@ss 5.1.4 | 27272705 |
ECl@ss 6.0 | 27272705 |
ECl@ss 6.2 | 27272705 |
ECl@ss 7.0 | 27272705 |
ECl@ss 8.0 | 27272705 |
ECl@ss 8.1 | 27272705 |
ECl@ss 9.0 | 27272705 |
ETIM 5.0 | EC002550 |
ETIM 6.0 | EC002550 |
UNSPSC 16.0901 | 39121528 |
Показать всё Скрыть всё Технические чертежи

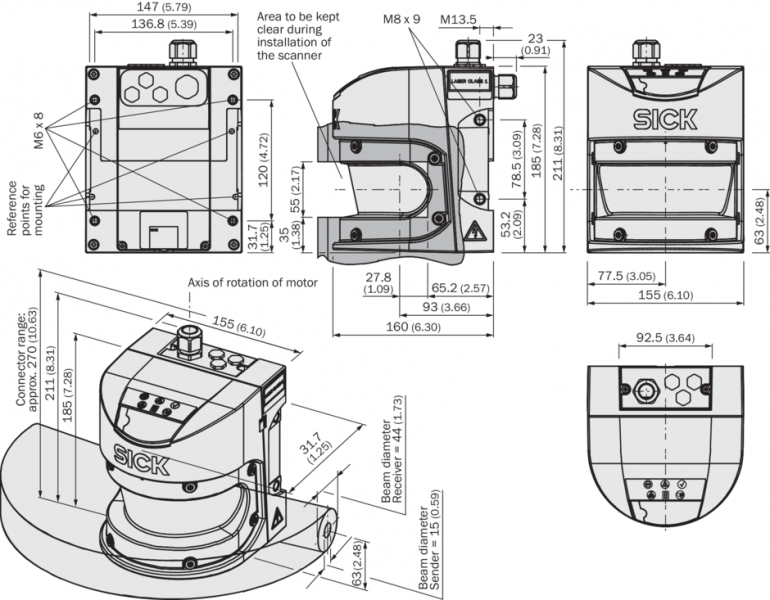

Габаритный чертеж

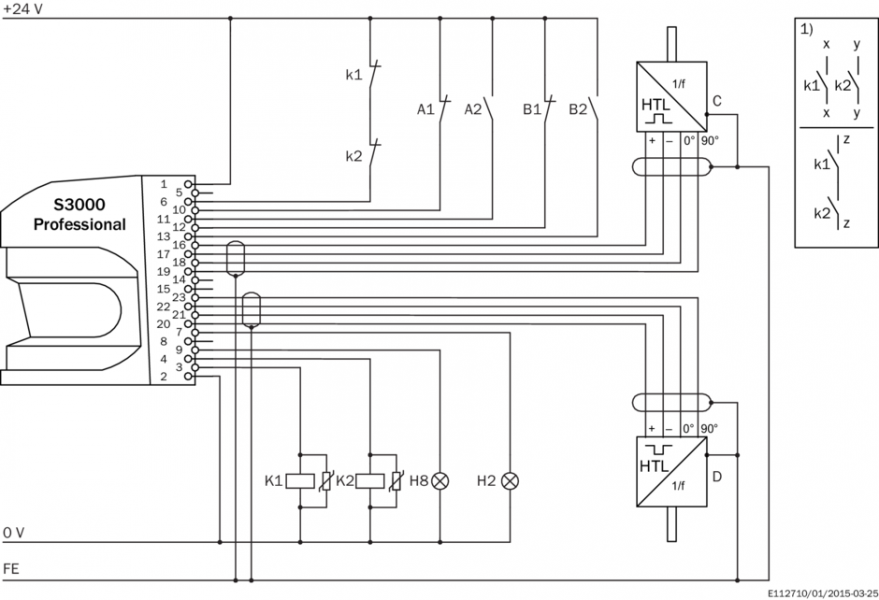

Пример схемы подключения Переключение защитного поля посредством статических и динамических входов

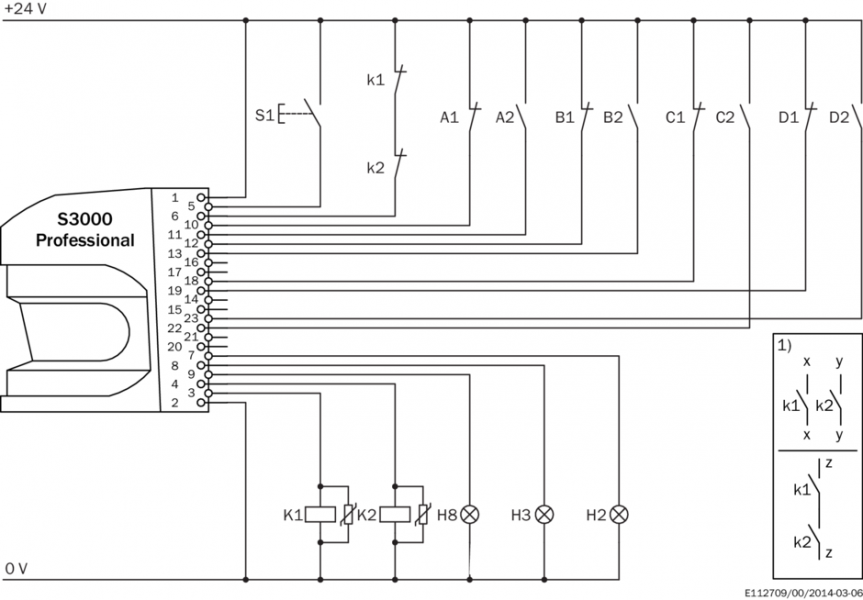

Пример схемы подключения Переключение защитного поля посредством четырех статических входов
