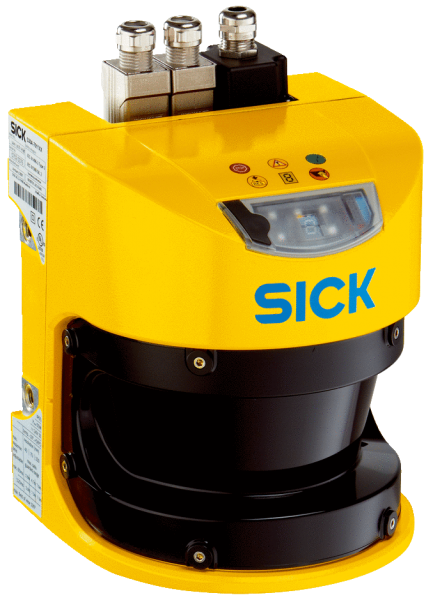

  Применение	S3000 PROFINET IO не имеет локальных входов и выходов и эксплуатируется исключительно в сети с соответствующим управлением.
  Диапазон защитного поля	7 m
  Диапазон сигнального поля	49 m (20 м при диффузном отражении 20 %)
  Диапазон измерения расстояний	49 m
  Количество одновременно контролируемых защитных полей	2
  Тип блока поля	Двойные наборы полей
  Количество полей	4
  Количество полей	8
  Количество случаев контроля	4
  Угол сканирования	190°
  Разрешение (конфигурируемое)	30 mm, 40 mm, 50 mm, 70 mm, 150 mm
  Угловое разрешение	0,5°, 0,25°, в зависимости от разрешения и дальности сканирования
  Оценка	60 ms 1)
  Дополнение защитного поля	100 mm
  Количество многократных оценок	2 ... 16, настраивается
  Время задержки автоматического сброса	120 ms ... 4.920 ms, настраивается

  • 1) В зависимости от базового времени отклика и многократной оценки.

• Параметры техники безопасности

  Тип	Тип 3 (IEC 61496-1)
  Класс надежности	SIL2 (IEC 61508) SILCL2 (EN 62061)
  Категория	Категория 3 (EN ISO 13849)
  Уровень производительности	PL d (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	8,0 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Безопасное состояние в случае возникновения ошибки	Данные по безопасности логически равны 0.

• Функции

  Блокировка повторного запуска	✔
  Многократная оценка	✔
  Переключение вида контроля	✔
  Синхронный контроль	✔
  Статическое переключение защитного поля	✔
  Контур как база	✔
  Встроенное конфигурационное запоминающее устройство	✔
  Выдача результатов измерений	✔

• Интерфейсы

  Тип подключения Подключение шины Световод (2 розетки для разъема SCRJ-Push-Pull) Подключение питания Системный разъем с соединительным кабелем или без него

  Конфигурационный и диагностический интерфейс RS-232 Скорость передачи 9,6 kBaud, 19,2 kBaud, 38,4 kBaud

  Полевая шина, промышленная шина PROFINET PROFIsafe Тип интеграции в шину Интегрирована в датчик Характеристики устройства Устройство PROFINET IO с переключателем 2-Port-Real-Time-Switch по спецификации PROFINET V2.2 Профиль PROFIsafe с 6 восьмибитовыми входами и 6 восьмибитовыми выходами согласно IEC 61784-3-3 V2.4 Время цикла 4,8,16,32 ,… мс GSDML по GSDML, спецификация V2.25 Параметры переключателя Фильтрация базы данных по IEEE 802.1D 6 уровень приоритетности для IEEE 802.1Q — приоритетность сети Запоминающее устройство 64 кБ SRAM для буферного сохранения телеграмм, управляется частями по 768 Б Приоритетность ресурсов для управления сетью и фреймов RTC2/3 Расширение телеграмм на основе Cut-through Состояние портов (неисправен, блокирован, работающий) Поддержка передачи данных в режиме не реального и реального времени Параметры портов Автоматическое согласование Автоматический переход (MDIX) Автоматическая полярность 100Base-FX Соответствие Conformance Class B Поддержка топологии SNMP, MIB-2, LLDP по IEEE 802.1AB Поддержка MRP-клиента Диагностика Канальная диагностика в соответствии с применением по задачам изготовителя и канальная диагностика профиля PROFIsafe, отключается индивидуально Сообщение о системной ошибке Сохранение сообщений об ошибках и неисправностях интерфейса POF для обеспечения качества сигнала Диагностика кабелей Сигналы соседства Поддержка статистики по портам Поддержка I&M от I&M0 до I&M4 Интерфейсы TCP Port 9000 и UDP Port 30718 RS-232 Неподдерживаемые функции Коммуникации Multicast Supervisor-AR MAC-pause mechanism in full duplex Back-pressure in half duplex Static learning Broadcast Storm Control

• Электрические данные

  Класс защиты	III (VDE 0106, EN 60950)
  Напряжение питания UV	24 V DC (16,8 V DC ... 28,8 V DC)
  Потребление тока	≤ 0,8 A 1) ≤ 2,3 A 2)

  • 1) При 24 ВDC без выходной нагрузки.
  • 2) При 24 В пост. тока с максимальной выходной нагрузкой.

• Механические данные

  Размеры (Ш x В x Г)	155 mm x 185 mm x 160 mm
  Вес	3,3 kg
  Материал корпуса	Алюминиевое литье
  Цвет корпуса	RAL 1021 (ярко-желтый)
  Материал переднего стекла	Polycarbonat
  Поверхность фронтального стекла	Покрытие внешней стороны устойчиво к царапинам

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529)
  Диапазон рабочих температур	–10 °C ... +50 °C
  Температура хранения	–25 °C ... +50 °C
  Виброустойчивость	5 g, 10 Hz ... 150 Hz (IEC 61496-1, IEC 61496-3)
  Ударопрочность	10 g, 16 ms (IEC 61496-1, IEC 61496-3)

• Прочие данные

  Вид излучения	Пульсирующий лазерный диод
  Длина волны	905 nm
  Фиксируемое диффузное отражение	1,8 % ... > 1.000 %, Отражатели
  Класс лазера	1 (21 CFR 1040.10 и 1040.11, IEC 60825-1)

• Классификации

  ECl@ss 5.0	27272705
  ECl@ss 5.1.4	27272705
  ECl@ss 6.0	27272705
  ECl@ss 6.2	27272705
  ECl@ss 7.0	27272705
  ECl@ss 8.0	27272705
  ECl@ss 8.1	27272705
  ECl@ss 9.0	27272705
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

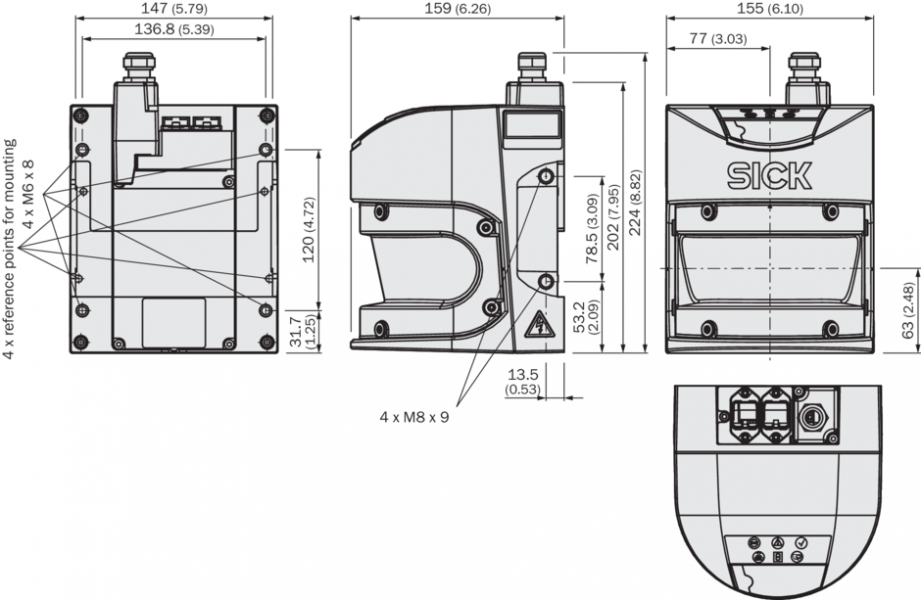

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
