Показать всё Скрыть всё
- Характеристики
| Технология | Передатчик/приемник |
| Минимальный размер детектируемого объекта (MDO) | Параллельные лучи, 45 mm |
| Расстояние между лучами | 40 mm |
| Оптический выход света | Slim |
| Количество лучей | 16 |
| Высота контроля | 600 mm |
| Параметрирование | Кнопка настройки с программным обеспечением параметрирования |
| Перекрестный луч/параллельный луч | Параллельный луч активен |
| Выход 1 | Выход 1 активируется, если траектория луча прерывается |
| Автоматическое обучение | Автоматическое обучение деактивировано |
| Вспомогательное оборудование для юстировки | Без приспособления для выравнивания |
| Функция выборочного отключения | Функция выборочного отключения деактивирована |
- Производительность
| Максимальная дальность сканирования | 4 m 1) |
| Минимальная дальность сканирования | Параллельные лучи: ≥ 0 mm 2) |
| Дистанция работы | 3 m |
| Оценка | Параллельные лучи, 19 ms |
- Интерфейсы
| Переключающий выход | 1 x PNP |
| Входы | Калибровочный ввод |
| Тип подключения | Кабель с разъемом M8, 4-конт. |
- Механика/электроника
| Источник света | Инфракрасный свет |
| Длина волны | 950 nm |
| Напряжение питания UV | Пост. ток24 V, ± 20 % 1) |
| Потребляемый ток передатчика | ≤ 120 mA 2) |
| Потребляемый ток приемника | ≤ 70 mA |
| Остаточная пульсация | < 5 Vss |
| Выходной ток Iмакс. | 100 mA |
| Выходная нагрузка емкостная | 100 nF |
| Выходная нагрузка индуктивная | 1 H |
| Время инициализации | 1 s |
| Размеры (Ш x В x Г) | 25 mm x 672,4 mm x 8 mm |
| Материал корпуса | PMMA |
| Индикация | LED |
| Синхронизация | Оптическая |
| Тип защиты | IP65 |
| Схемы защиты | Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех |
| Вес | 80 g |
| Частота импульсов | 500 Hz |
| Алюминиевый стабилизатор | Без стабилизатора |
- Данные окружающей среды
| Класс защиты | III |
| ЭМС | EN 60947-5-2 |
| Диапазон температур при работе | –25 °C +55 °C |
| Диапазон температур при хранении | –25 °C +70 °C |
| Нечувствительность ко внешним источникам света | Прямой: 100.000 lx 1) Непрямой: 150.000 lx |
| Виброустойчивость | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) |
| Устойчивость к сотрясениям | 10 g / DIN EN 60068-2-29 / 16 ms |
- Классификации
| ECl@ss 5.0 | 27270910 |
| ECl@ss 5.1.4 | 27270910 |
| ECl@ss 6.0 | 27270910 |
| ECl@ss 6.2 | 27270910 |
| ECl@ss 7.0 | 27270910 |
| ECl@ss 8.0 | 27270910 |
| ECl@ss 8.1 | 27270910 |
| ECl@ss 9.0 | 27270910 |
| ETIM 5.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| UNSPSC 16.0901 | 39121528 |
Показать всё Скрыть всё Технические чертежи

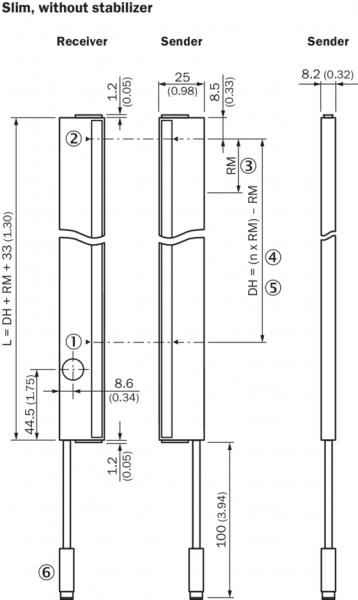

Габаритный чертеж Sxx-Sxxxxxxx1xxx

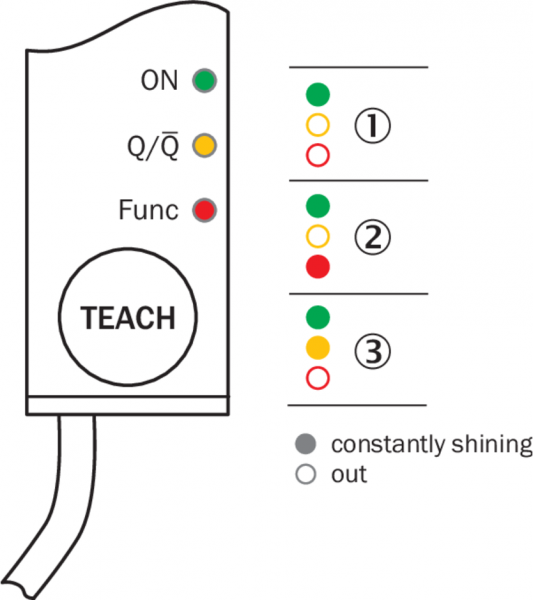

приемник, светодиодный индикатор

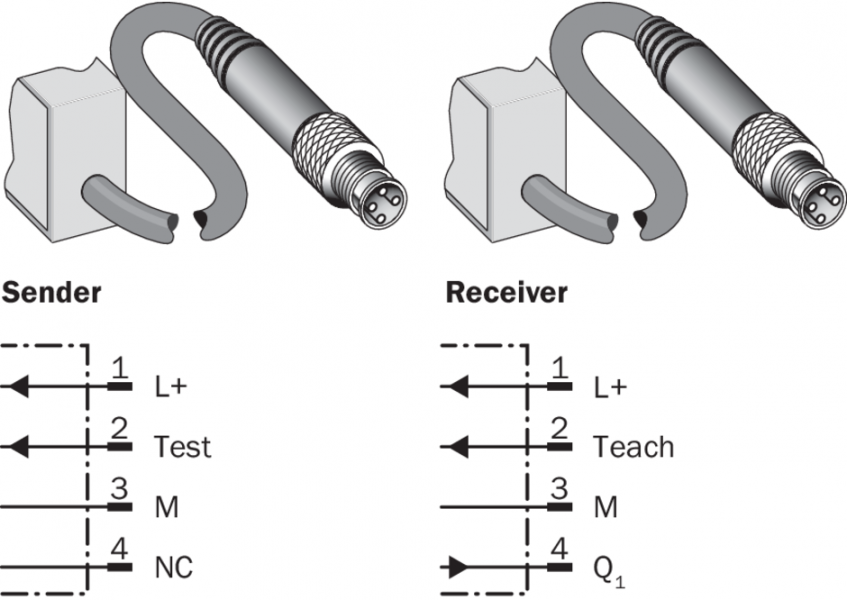

тип и схема подключения

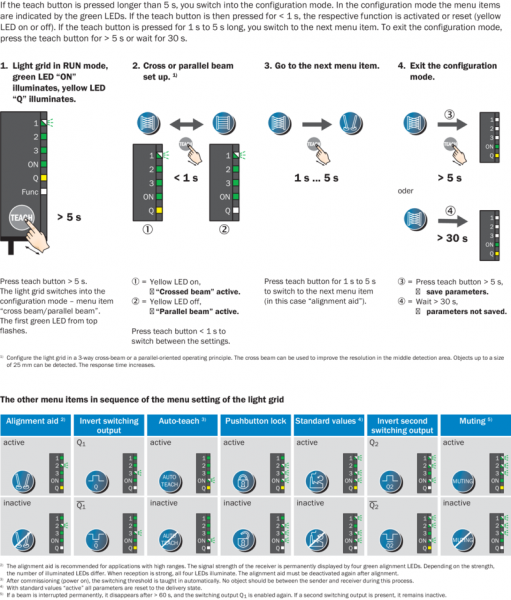

режим конфигурирования

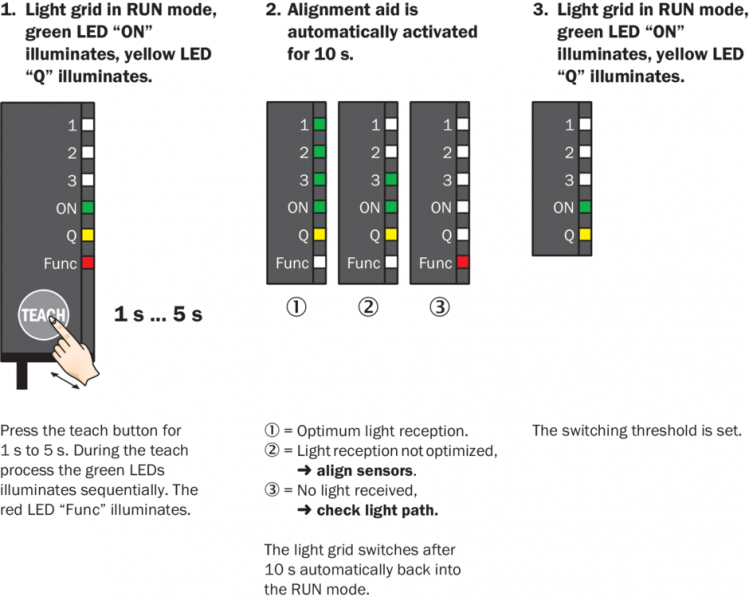

настройка порога срабатывания

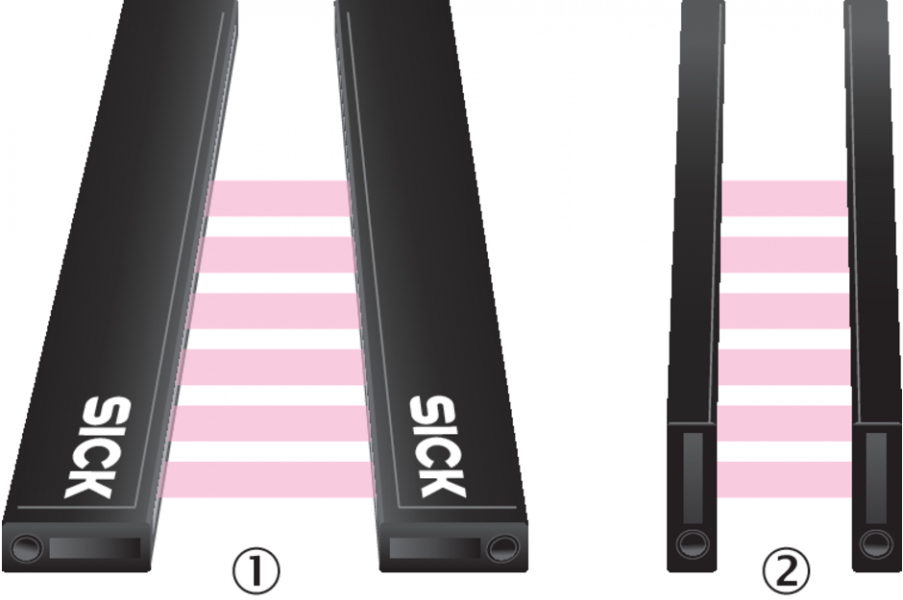

Slim & Flat

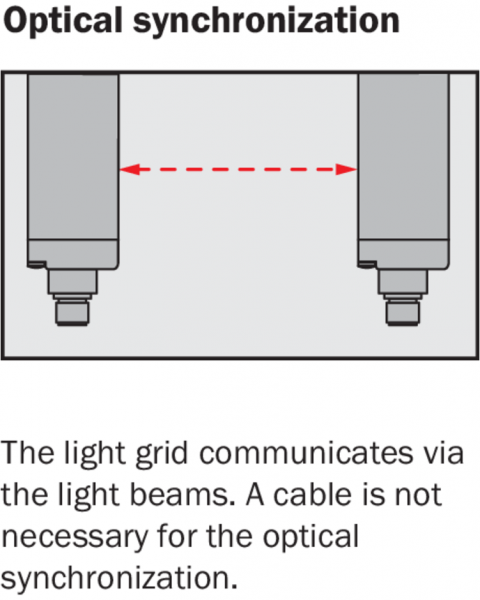

специальные функции
