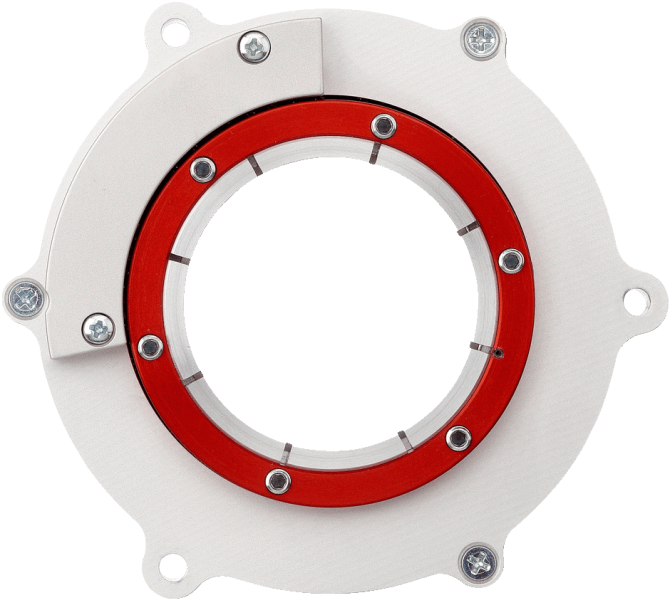

• Характеристики

  Особенности

  Комплект многожильных проводов не входит в комплект поставки, заказывается отдельно (артикульный номер 2051662), статорная муфта резольвера, вставной вал

• Производительность

  Синусоидальных/косинусоидальных периодов на один оборот	64
  Количество абсолютно регистрируемых оборотов	1
  Общее количество шагов	2.048 через RS 485
  Измерительный шаг	5 Winkelsekunden при интерполяции синусоидальных и косинусоидальных сигналов, например 12 бит
  Интегральная нелинейность	± 72 Winkelsekunden, Допуски при обработке синусоидальных/косинусоидальных сигналов, типичные значения при номинальном положении ± 0,1 мм и +20 °C
  Дифференциальная нелинейность	± 45 Winkelsekunden, Нелинейность синусоидального/косинусоидального периода, типичные значения при номинальном положении ± 0,1 мм и +20 °C
  Рабочая частота вращения	≤ 3.000 min⁻¹, до возможности надежного выстраивания абсолютного положения
  Время ожидания	100 µs

• Интерфейсы

  Тип кодирования для абсолютного значения	Двоичный
  Кривая кода	С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж)., При повороте вала по часовой стрелке, если смотреть в направлении A (см. размерный чертеж)
  Интерфейс связи	HIPERFACE®
  Доступная область памяти	1.792 Byte

• Электрические данные

  Тип подключения	Разъем М12, 8-конт.
  Диапазон напряжения питания	7 V DC ... 12 V DC
  Рекомендуемое напряжение питания	8 V DC
  Выходной ток	150 mA 1)

  • 1) Без нагрузки.

• Механические данные

  Исполнение вала	Сквозной полый вал
  Диаметр вала	50 mm
  Размеры	См. размерный чертеж
  Вес	0,13 kg
  Момент инерции ротора	340 gcm²
  Рабочая частота вращения	3.000 min⁻¹
  Угловое ускорение	≤ 50.000 rad/s²
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,2 mm / ± 0,05 mm 1)

  • 1) Относительно монтажного положения, как описано в руководстве по монтажу (артикул 8013609) и в рекомендациях по установке.

• Данные окружающей среды

  Диапазон рабочей температуры	–30 °C ... +115 °C
  Диапазон температуры хранения	–50 °C ... +125 °C, без упаковки
  Относительная влажность воздуха/образование конденсата	90 %, Образование конденсата не допускается
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP40, при вставленном ответном штекере и закрытой крышке (согласно IEC 60529)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается, если система обратной связи двигателя установлена в электропроводящем корпусе, который соединен экранированным кабелем с центральной точкой заземления регулятора двигателя. При применении другой концепции экранирования пользователь должен провести собственное тестирование.

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

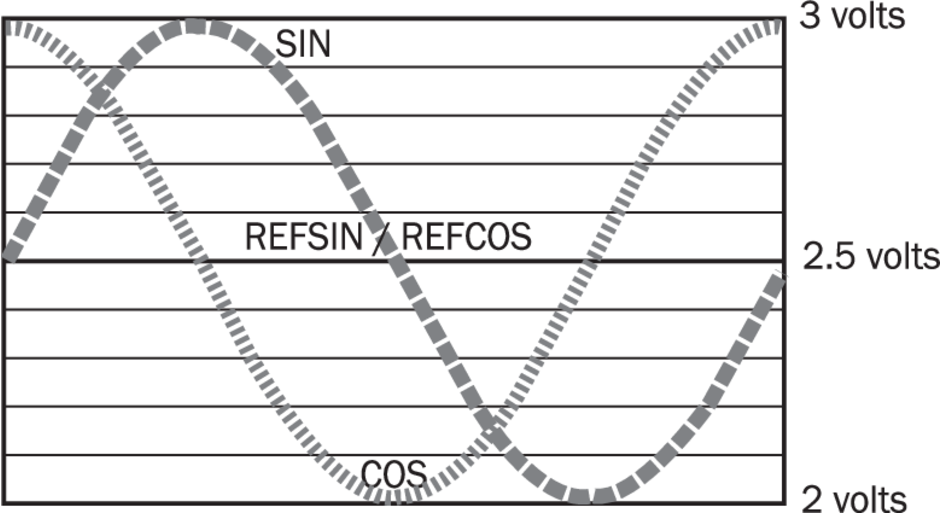

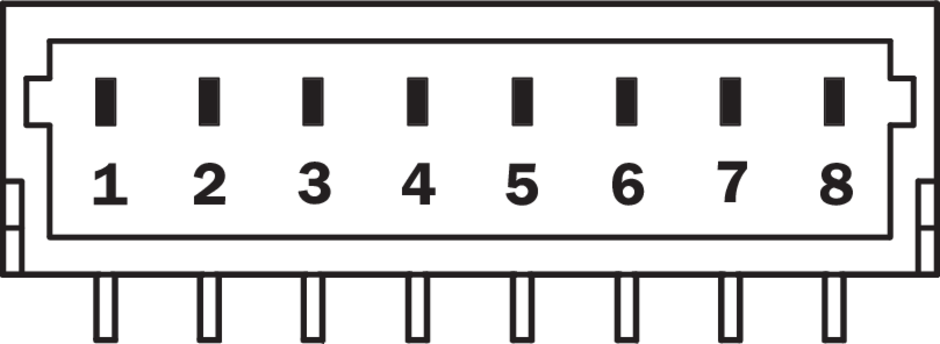

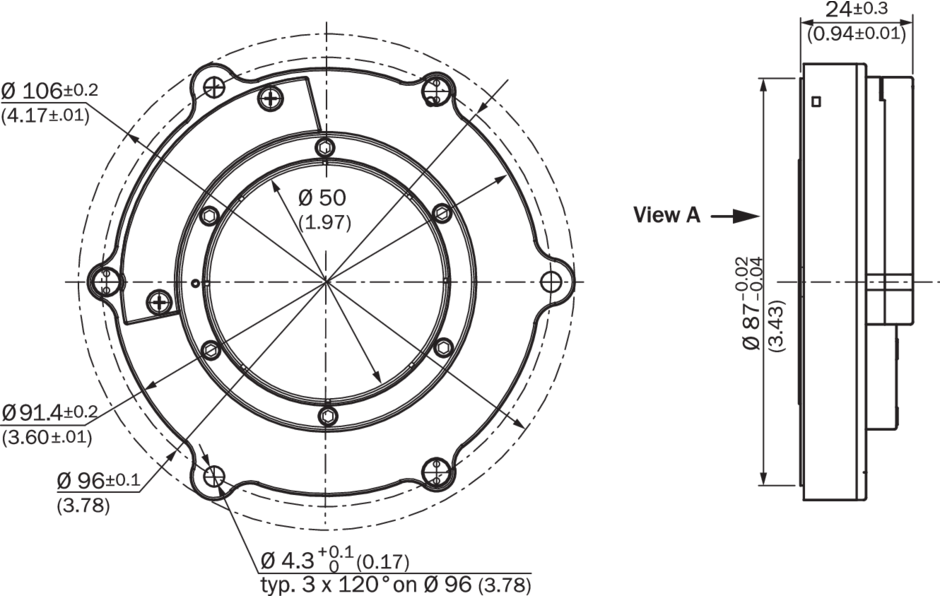

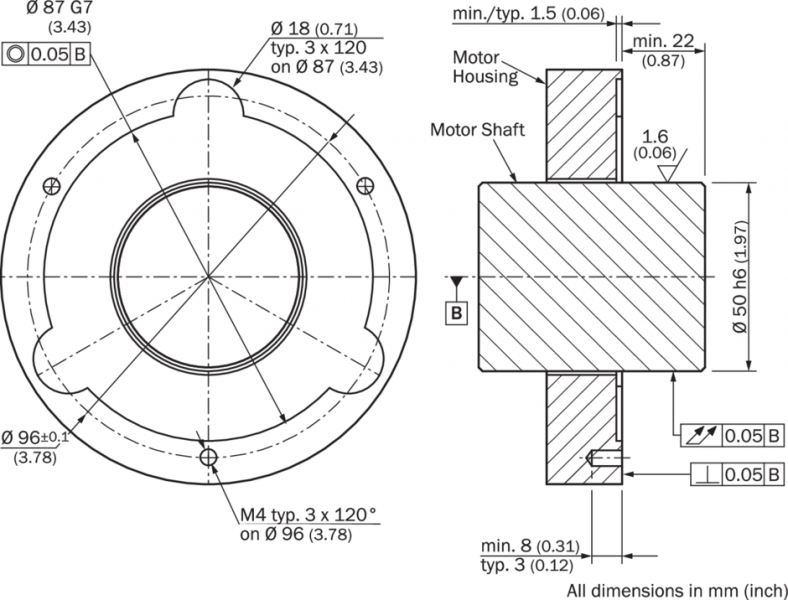

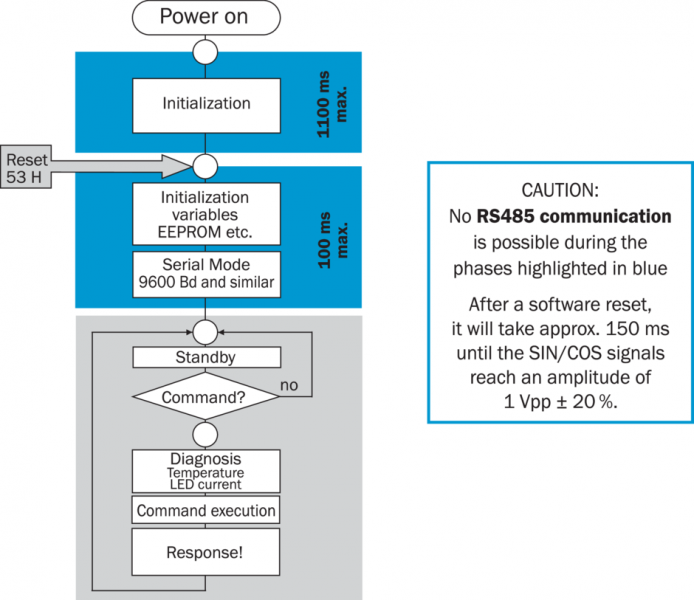

Габаритный чертеж Рекомендации по установке Схема контактов Вид со стороны вставки Диаграммы Диаграммы Характеристика сигнала при повороте вала по часовой стрелке, если смотреть в направлении «A» (см. габаритный чертеж) 1 период = 360° : 64/128/256 Рекомендации по установке Вид: Галерея Список Показать всё Скрыть всё
