SINAMICS V90

Код: SINAMICS V90
Связатся с нами: 067 285 7770

В корзину

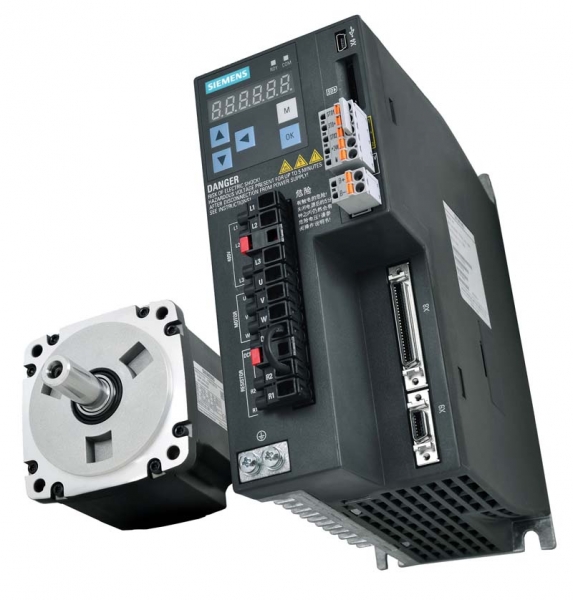

SINAMICS V90

Сервопреобразователь для базовых задач



Сервопреобразователь SINAMICS V90 для базовых задач
Оптимизированный по производительности и легкий в использовании сервопреобразователь

SINAMICS V90 - описание

SINAMICS V90 разработан, чтобы обеспечить решение задач общего назначения с сервопреобразователями. Простой ввод в эксплуатацию SINAMICS V90, система  настроена, так, что по существу достаточно просто включить и работать. Простая и легкая интеграция с контроллерами SIMATIC. Приводная система SINAMICS V90 стыкуется с серводвигателями SIMOTICS S-1FL6 .

SINAMICS V90 – обзор функциональности

Оптимизированная производительность в серворежиме

  • Автоматическая настройка позволяет достигать высоких динамических характеристик
  • Автоматическое подавление резонанса
  • Высокая частота импульсов на входе до 1Мгц
  • Многооборотный абсолютный энкодер с разрешением 20 бит.

Оптимизированная стоимость

  • Встроенный режим управления: шаговое позиционирование, внутреннее позициониорование, режим управления по скорости и моменту
  • Встроенные функции позиционирования
  • Встроенный тормозной резистор во всех типоразмерах
  • Встроенное реле тормоза двигателя, не требуется внешнего реле

Простой в использовании

  • Простая настройка серворежима и оптимизации механизма
  • Простая настройка с помощью инжинирингового ПО SINAMICS V-ASSISTANT
  • Копирование (клонирование) параметров

Надежность в работе

  • Широкий диапазон питающего напряжения 380 В ~ 480 В, -15% /+10%
  • Высококачественные подшипники электродвигателей
  • Все электродвигатели имеют защиту IP65и имееют маслянные уплотнения
  • Интегрированная функция безопасно отключенный момент (STO)
  • Комбинация надежного сервопреобразователя и электродвигателя



SINAMICS V90 – Технические данные
Диапазон мощности

0.4 кВт  -  7.0 кВт

Диапазон напряжения

3ф 380 В ... 480 В (-15 % / +10 %)

Тип управления

шаговое позиционирование, внутреннее позиционирование, управление по скорости и моменту



SIMOTICS S-1FL6 – описание

SIMOTICS S-1FL6 являются синхронными электродвигателями с постоянными магнитами. Они разработаны для работы без внешнего охлаждения, и рассеивают тепло через внешнюю поверхность электродвигателя. Двигатели могут быть просто и быстро установлены благодаря разъемам. При объеденеии с сервопреобразователем SINAMICS V90  получается высокофункциональная сервосистема.



SIMOTICS S-1FL6 – обзор конструкции

Высота оси

45мм, 65мм, 90мм

Диапазон моментов 1.27 Нм до 33.40Нм
Диапазон скорости  2000 или 3000 об/мин
Тип энкодера Инкрементальный энкодер TTL 2500 имп./об. (разрешение 13-бит)
Абсолютный датчик (разрешение 20-бит)
Защита

IP65, естественное охлаждение

Опции Стояночный тормоз
Выход вала гладкий вал или вал со шпонкой

 SINAMICS V90 – Типичные сферы применения

  • Манипуляторы и перекладчики
  • Упаковочные машины, например маркирующие машины, горизонтальные упаковочные машины
  • Автоматические сборочные станки
  • Обработка металла давлением
  • Печатные машины
  • Намотчики и размотчики
