| Характеристики | ||||||||||||||||||||||||||||||||||

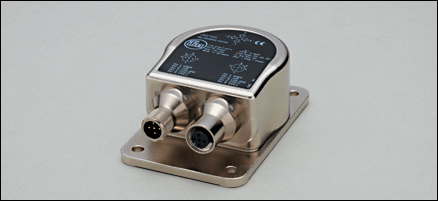

| Датчик наклона | ||||||||||||||||||||||||||||||||||
| 0...360° / ± 180° | ||||||||||||||||||||||||||||||||||
| Интерфейс передачи данных CANopen | ||||||||||||||||||||||||||||||||||
| Selbsttestfunktion | ||||||||||||||||||||||||||||||||||
| Heartbeat | ||||||||||||||||||||||||||||||||||
| Emergency-Nachrichten verfügbar | ||||||||||||||||||||||||||||||||||
| Область применения | ||||||||||||||||||||||||||||||||||
| Применение | 2-achsige Lagekontrolle und Nullpunkt-Nivellierung für den mobilen Einsatz | |||||||||||||||||||||||||||||||||
| Электронные данные | ||||||||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 9,2...30 | |||||||||||||||||||||||||||||||||
| Потребление тока [mA] | 70 (24 V); < 70 mA (24 V) typisch bei 25° C mit Heizung; < 25 mA (24 V) ohne Heizung; < max. 170 mA (24 V) mit Heizung | |||||||||||||||||||||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||||||||||||||||||||
| Точность/ погрешность | ||||||||||||||||||||||||||||||||||
| Точность | ≤ ± 0,5° | |||||||||||||||||||||||||||||||||
| Коэффициент температуры [1/K] | ≤ ± 0,002° | |||||||||||||||||||||||||||||||||
| Разрешение | 0,05° | |||||||||||||||||||||||||||||||||
| Воспроизводимость | ≤ ± 0,1° | |||||||||||||||||||||||||||||||||
| интерфейсы | ||||||||||||||||||||||||||||||||||
| CAN | 2 | |||||||||||||||||||||||||||||||||
| Интерфейс передачи данных | CANopen CiA DS 301 / Geräteprofil CiA DSP-410 | |||||||||||||||||||||||||||||||||
| Baudrate (Default) [kBit/s] | 125 | |||||||||||||||||||||||||||||||||
| Node-ID (Default) | 10 | |||||||||||||||||||||||||||||||||
| Условия эксплуатации | ||||||||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -40...85 | |||||||||||||||||||||||||||||||||
| Температура хранения [°C] | -40...85 | |||||||||||||||||||||||||||||||||
| Степень защиты | IP 65 / IP 67 / IP 68 / IP 69K | |||||||||||||||||||||||||||||||||
| Механические данные | ||||||||||||||||||||||||||||||||||
| Граничная частота [Hz] | einstellbar: 20; 10; 5; 1; 0,5 | |||||||||||||||||||||||||||||||||
| Linearitätsabweichung [°] | ± 0,2 | |||||||||||||||||||||||||||||||||
| Количество осей измерения | 2 | |||||||||||||||||||||||||||||||||
| Материал | корпус: отливка из цинка никелированн. | |||||||||||||||||||||||||||||||||
| Вес [kg] | 0,557 | |||||||||||||||||||||||||||||||||
| Угловой диапазон | 0...360° / ± 180° | |||||||||||||||||||||||||||||||||
| электрическое подключение | ||||||||||||||||||||||||||||||||||
| Электрическое подсоединение | 2 x разъём M12 | |||||||||||||||||||||||||||||||||
| Назначение жил кабеля при подключении JN2100 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||||||||||||||||||||||||||||||
| Примечания | ||||||||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||||||||||||
