| Характеристики |

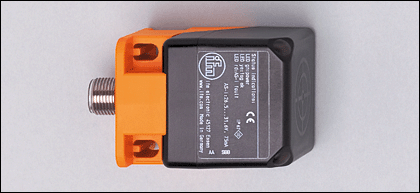

| Головка считывания/записи |
| Прямоугольный корпус, пластмасса |
| Разъём M12 |
| Ориентация чувствительной поверхности |
| установка заподлицо |
| Область применения |
| Применение | | Выявление объекта на конвейере |
| Коммутационный выход | | Коммуникационный интерфейс DATA для DTE10x |
| Электронные данные |
| Рабочее напряжение [V] | | 24 DC |
| Потребление тока [mA] | | ≤ 50 |
| Класс защиты | | III |
| Рабочая частота [MHz] | | 13,56 |
| Диапазон контроля |
| Скорость передвижения * [м/с] | | Считывание: ≤ 1.0 (расстояние до ID-транспондера: 30 мм)
Запись: только статическая |
| Расстояние до идент.бирки ** [мм] | | Считывание: ≤ 60 (статическое)
Запись: ≤ 60 (статическая) |
| Расстояние между считывающим и записывающим датчиками [mm] | | ≥ 300 сбоку
≥ 250 фронтально |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -20...60 |
| Температура хранения [°C] | | -25...80 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| Ударопрочность | | | EN 60068-2-29: | 40 g (6 ms) | | EN 60068-2-27: | 50 g (11 ms) |
|
| Вибропрочность | | | EN 60068-2-6: | 20 g (10...55 Hz) |
|
| Radio approval | | EN300 330-2 V 1.3.1 (2006-04)
FCC Часть 15.209 |
| стандарт | | ISO 15693 |
| Классификация безопасности |
| MTTF [a] | | 557 |
| Механические данные |
| Тип монтажа | | установка заподлицо |
| Материал | | корпус: PA (полиамид); Металлические изделия: нерж.сталь |
| Вес [kg] | | 0,177 |
| Дисплеи / Элементы управления |
| Индикация | | | | 1 светодиод зелёный Рабочий режим | | | 1 светодиод желтый tag communication | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; Поворачиваемый, фиксируется защелкой |
Назначение жил кабеля при подключении ANT513 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | | *) для транспондера E80371 | | **) для транспондера E80370 | | Расстояние до других ID-меток см. в соответствующих тех. данных (E803xx) | | Напряжение питания "supply class 2" согласно cULus |
|
| Упаковочная величина [штука] | | 1 |
|
