| Характеристики | |||||||||||||||||||||||||||||||||||||

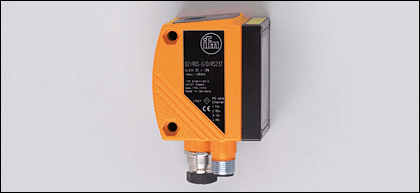

| Считывающее устройство мультикодов | |||||||||||||||||||||||||||||||||||||
| Макс. размеры поля зрения: 64 x 48 мм | |||||||||||||||||||||||||||||||||||||
| встроенная настраиваемая функция обработки данных | |||||||||||||||||||||||||||||||||||||
| Рабочие интерфейсы Ethernet TCP/IP, EtherNet/IP, RS-232 | |||||||||||||||||||||||||||||||||||||
| Интерфейсы настройки параметров Ethernet TCP/IP; UDP/IP | |||||||||||||||||||||||||||||||||||||
| Встроенная подсветка : красный свет (625 nm) | |||||||||||||||||||||||||||||||||||||
| Область применения | |||||||||||||||||||||||||||||||||||||
| Считываемые коды | Interleaved 2-of-5, Industrial 2-of-5, Code 39, Code 93, Code 128, Pharmacode, Codabar EAN8, EAN8 Add-On 2, EAN8 Add-On 5 EAN13, EAN13 Add-On 2, EAN13 Add-On 5 UPC-A, UPC-A Add-On 2, UPC-A Add-On 5 UPC-E, UPC-E Add-On 2, UPC-E Add-On 5 GS1 DataBar Omnidirectional, GS1 DataBar Truncated, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Limited, GS1 DataBar Expanded, GS1 DataBar Expanded Stacked, GS1 - 128 MSI Barcode ECC200, PDF-417, QR Micro-QR Aztec Code GS1 ECC200, GS1 QR Code, GS1 Aztec Code | ||||||||||||||||||||||||||||||||||||
| Электронные данные | |||||||||||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 24 DC ± 10 % | ||||||||||||||||||||||||||||||||||||
| Потребление тока [mA] | < 300 | ||||||||||||||||||||||||||||||||||||
| Класс защиты | III | ||||||||||||||||||||||||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||||||||||||||||||||||||
| подключение внешнего освещения [V] | 24 DC PNP | ||||||||||||||||||||||||||||||||||||
| Вид датчика | Датчик изображения CMOS, S/W, VGA-разрешение 640 x 480 | ||||||||||||||||||||||||||||||||||||
| Входы | |||||||||||||||||||||||||||||||||||||
| Триггер | внутренний внешний; 24 V PNP согласно IEC61131-2 тип 2 через RS-232, TCP/IP или EtherNet/IP | ||||||||||||||||||||||||||||||||||||
| Выходы | |||||||||||||||||||||||||||||||||||||
| Выход | max. 2 (конфигурируемый) / 24 V PNP | ||||||||||||||||||||||||||||||||||||
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 | ||||||||||||||||||||||||||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | да | ||||||||||||||||||||||||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||||||||||||||||||||||||
| Диапазон контроля | |||||||||||||||||||||||||||||||||||||
| Рабочее расстояние срабатывания [mm] | 50, 100, 200 | ||||||||||||||||||||||||||||||||||||
| Размеры поля зрения [mm] | 16 x 12 | 32 x 24 | 64 x 48 | ||||||||||||||||||||||||||||||||||
| Всенаправленная система считывания | да | ||||||||||||||||||||||||||||||||||||
| Neigung zur Bildebene | ≤ 45° | ||||||||||||||||||||||||||||||||||||
| Устройства считывания [Hz] | ≤ 20 | ||||||||||||||||||||||||||||||||||||
| Скорость движения [m/s] | ≤ 7 | ||||||||||||||||||||||||||||||||||||
| Программное обеспечение / Программирование | |||||||||||||||||||||||||||||||||||||
| выбор параметров | с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением | ||||||||||||||||||||||||||||||||||||
| интерфейсы | |||||||||||||||||||||||||||||||||||||
| настройка параметров интерфейса | Ethernet TCP/UDP/IP; 10Base-T / 100Base-TX | ||||||||||||||||||||||||||||||||||||
| Рабочий интерфейс | Ethernet TCP/IP, EtherNet/IP, RS-232 | ||||||||||||||||||||||||||||||||||||
| IP-адресс | 192.168.0.79 | ||||||||||||||||||||||||||||||||||||
| маска подсети | 255.255.255.0 (Class C) | ||||||||||||||||||||||||||||||||||||
| IP - адрес шлюза | 192.168.0.201 | ||||||||||||||||||||||||||||||||||||
| MAC-адресс | см. типовую бирку | ||||||||||||||||||||||||||||||||||||
| Условия эксплуатации | |||||||||||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -10...50 | ||||||||||||||||||||||||||||||||||||
| Температура хранения [°C] | -40...85 | ||||||||||||||||||||||||||||||||||||
| Степень защиты | IP 67 | ||||||||||||||||||||||||||||||||||||
| Испытания / одобрения | |||||||||||||||||||||||||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||||||||||||||||||||||||
| MTTF [лет] | 94 | ||||||||||||||||||||||||||||||||||||
| Ударопрочность | IEC 60028-2-27 | ||||||||||||||||||||||||||||||||||||
| Вибропрочность | IEC 60028-2-6 | ||||||||||||||||||||||||||||||||||||
| Механические данные | |||||||||||||||||||||||||||||||||||||
| Материал | корпус: отливка из цинка с порошковым покрытием; окно: стекло; светодиодное окно: поликарбонат | ||||||||||||||||||||||||||||||||||||
| Вес [kg] | 0,354 | ||||||||||||||||||||||||||||||||||||
| Дисплеи / Элементы управления | |||||||||||||||||||||||||||||||||||||
| Индикация |
| ||||||||||||||||||||||||||||||||||||
| электрическое подключение | |||||||||||||||||||||||||||||||||||||
| Электрическое подсоединение | Штекер M12, 8-полюсный, разъем M12, 4- полюсный | ||||||||||||||||||||||||||||||||||||
| Назначение жил кабеля при подключении O2I100 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||||||||||||||||||||||||||||||||||
| Другие технические данные | |||||||||||||||||||||||||||||||||||||
| Встроенная подсветка | красный свет (625 нм) 4 сегмента (могут включаться независимо друг от друга через программу настройки на ПК) | ||||||||||||||||||||||||||||||||||||
| лазерная маркировка | красный, лазерная защита класс 2 согласно DIN EN 60825-1 | ||||||||||||||||||||||||||||||||||||
| Принадлежности | |||||||||||||||||||||||||||||||||||||
| Принадлежности (дополнительные) |
| ||||||||||||||||||||||||||||||||||||
| Примечания | |||||||||||||||||||||||||||||||||||||
| Примечания |
| ||||||||||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||||||||||||||||||||
