Системы оценки, блоки питания

Характеристики

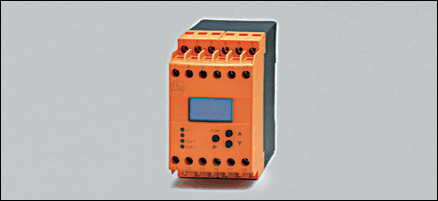

МОНИТОР

FS-2

Прибор для измерения разницы параметров импульсов

Установка корпуса на DIN-рейку

2 релейных выхода

2 транзисторных выхода

настройка времени сброса

Электронная блокировка

Область применения

Применение

система оценки импульсов с микропроцессором для контроля за несинхронностью/синхронностью; оценка разницы параметров импульсов

Функция переключения

2 точки переключения для контроля за проскальзыванием/синхронностью импульсов

Электронные данные

Номинальное напряжение [V]

110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)

Допуск напряжения [%]

-20...+10

Мощность [VA]

5 (3 W)

Входы

pnp/npn; NAMUR (24 В)
запасное питание: тип 24 В DC / 15 mA; с защитой от короткого замыкания
порог переключения pnp: > 12 В вкл.; < 5 В выкл.
порог переключения npn: > 15 В выкл; < 8 В вкл.
частота счета: максим. 400 kHz (длина импульса более 1.2 ms)

Выходы

Реле

Предельная нагрузка на выход

6 A (250 V AC); B300, R300

Транзистор

Транзисторные выходы

pnp; внешнее питание
коммутируемое напряжение/ток: 24 V DC / max.15 mA; защита от коротких замыканий

Диапазон измерения / настройки

Настройка параметров в пределах

1...60000 (0,1...1000 Hz)

Настройка параметров в пределах

разница длительности импульсов: 1...999
время сброса: 0,0...1000,0 s

Точность/ погрешность

Погрешность измерения [в % от диапазона]

< 1

Условия эксплуатации

Температура окружающей среды [°C]

-40...60

Температура хранения [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

80 (31°C), linear abnehmend bis 50 % (40 °C)

Степень защиты корпуса / клеммных зажимов

IP 50 / IP 20

Испытания / одобрения

Электромагнитная совместимость

EN 61010	2011
ЭМС 89/336/EWG
EN 61000-6-2	2005
EN 61000-6-4	2007

Механические данные

Материал

пластмасса

Вес [kg]

0,359

Дисплеи / Элементы управления

Входной сигнал LED

желтый

Индикация состояния выхода LED

зелёный (горит, когда реле под током / транзистор закрыт)

Индикация

OLED-дисплей

128 x 64 точки selbstleuchtend

электрическое подключение

Электрическое подсоединение

двухкамерные клеммные колодки 2 x 2,5 мм² (2 x AWG 14)

Назначение жил кабеля при подключении

1:	DC Напряжение подсоединения (L-)
2:	DC Напряжение подсоединения (L+)
3:	питание Транзисторные выходы (L+)
4:	сигнал от датчика 1 pnp
5:	DC питание датчика (L+)
6:	DC питание датчика (L-)
7:	AC Напряжение подсоединения (L)
8:	AC Напряжение подсоединения (N)
9:	n.c.
10:	сигнал от датчика 1 npn
11:	сигнал от датчика 2 pnp
12:	сигнал от датчика 2 npn
13:	реле 1 (общий блок)
14:	реле 1 (нормально открытый)
15:	реле 1 (NC)
16:	Транзисторный выход 1 pnp
17:	Размыкание 1/2 pnp
18:	Возврат, сброс 1/2 pnp
19:	реле 2 (общий блок)
20:	реле 2 (нормально открытый)
21:	реле 2 (NC)
22:	n.c.
23:	n.c.
24:	Транзисторный выход 2 pnp

Примечания

Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2

Упаковочная величина [штука]
