Системы оценки, блоки питания

Код: DS2005
Связатся с нами: 067 285 7770

В корзину

Характеристики

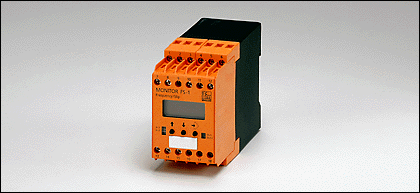

МОНИТОР
FS-2
Прибор для измерения разницы параметров импульсов
Установка корпуса на DIN-рейку
2 релейных выхода
2 транзисторных выхода
настройка времени сброса
Электронная блокировка
Область применения
Применение система оценки импульсов с микропроцессором для контроля за несинхронностью/синхронностью; оценка разницы параметров импульсов
Функция переключения 2 точки переключения для контроля за проскальзыванием/синхронностью импульсов
Электронные данные
Номинальное напряжение [V]110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]-20...+10
Мощность [VA]5 (3 W)
Входы
Входы pnp/npn; NAMUR (24 В)
запасное питание: тип 24 В DC / 15 mA; с защитой от короткого замыкания
порог переключения pnp: > 12 В вкл.; < 5 В выкл.
порог переключения npn: > 15 В выкл; < 8 В вкл.
частота счета: максим. 400 kHz (длина импульса более 1.2 ms)
Выходы
Реле
Предельная нагрузка на выход 6 A (250 V AC); B300, R300
Транзистор
Транзисторные выходы pnp; внешнее питание
коммутируемое напряжение/ток: 24 V DC / max.15 mA; защита от коротких замыканий
Диапазон измерения / настройки
Настройка параметров в пределах 1...60000 (0,1...1000 Hz)
Настройка параметров в пределах разница длительности импульсов: 1...999
время сброса: 0,0...1000,0 s
Точность/ погрешность
Погрешность измерения [в % от диапазона]< 1
Условия эксплуатации
Температура окружающей среды [°C]-20...60
Температура хранения [°C]-25...80
Макс. допустимая относительная влажность воздуха [%]75 (35°C)
Степень защиты корпуса / клеммных зажимов IP 50 / IP 20
Испытания / одобрения
Электромагнитная совместимость
EN 61010: 1993 + A2: 1995
ЭМС 89/336/EWG
EN 50081-1
EN 61000-6-2
Механические данные
Материал пластмасса
Вес [kg]0,342
Дисплеи / Элементы управления
Входной сигнал LEDжелтый
Индикация состояния выхода LEDзелёный (горит, когда реле под током / транзистор закрыт)
Индикация
LCD-дисплей; 7/14-сегментный
электрическое подключение
Электрическое подсоединение двухкамерные клеммные колодки 2 x 2,5 мм² (2 x AWG 14)
Назначение жил кабеля при подключении
1:  DC Напряжение подсоединения (L-)
2:  DC Напряжение подсоединения (L+)
3:  питание Транзисторные выходы (L+)
4:  сигнал от датчика 1 pnp
5:  DC питание датчика (L+)
6:  DC питание датчика (L-)
7:  AC Напряжение подсоединения (L1)
8:  AC Напряжение подсоединения (N)
9:  n.c.
10:  сигнал от датчика 1 npn
11:  сигнал от датчика 2 pnp
12:  сигнал от датчика 2 npn
13:  реле 1 (общий блок)
14:  реле 1 (нормально открытый)
15:  реле 1 (NC)
16:  Транзисторный выход 1 pnp
17:  Размыкание 1/2 pnp
18:  Возврат, сброс 1/2 pnp
19:  реле 2 (общий блок)
20:  реле 2 (нормально открытый)
21:  реле 2 (NC)
22:  n.c.
23:  n.c.
24:  Транзисторный выход 2 pnp
Примечания
Примечания
Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2
Упаковочная величина [штука]1
