Системы оценки, блоки питания

Код: DL2003
Связатся с нами: 067 285 7770

В корзину

Характеристики

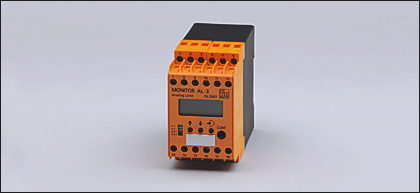

МОНИТОР
AL-3
Установка корпуса на DIN-рейку
масштабируемое отображение
Режим сравнения (In1-In2; In1+In2)
Функция обучения
Электронная блокировка
Контроль наличия сигнала и обрыва провода
Область применения
Применение 2-канальное аналоговое пороговое реле для стандартных аналоговых сигналов
Функция переключения Точка переключения в "mA" или в физической единице [°C; бар; и т.д.)
6 функций переключения (порог переключения превышен или не превышен; функция окна)
Вычитание и сложение комбинированием сигналов (In1-In2; In1+In2)
Электрическое исполнение 2 аналоговых выхода 0/4...20 мA
2 коммутационных выхода (1 перебрасываемый контакт и 1 x pnp)
1 аналоговый выход 0/4...20 мA
Электронные данные
Номинальное напряжение [V]110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]-20...+10
Мощность [VA]8 (5 W)
Входы
Вход сброса / отключения Вспомогательное напряжение: 24 V DC
Потребление тока: около 2,5 mA
Точка переключения: 11 V / 6 mA
аналоговый
Аналоговые входы 2 x 0/4...20 mA для датчиков или преобразователей
Вспомогательное напряжение: 24 V DC, 150 mA, защита от короткого замыкания
Область измерений: 0...22,5 mA
Точность: ± 0,25 %
Разрешение: 12 Bit
Внутреннее сопротивление: 200 Ω
Время преобразования: 2 ms
Частота на входе: макс. 200 Hz
Выходы
Реле
Релейные выходы 1 перебрасывающийся контакт; без напряжения
Нагрузка на контакты: 6 A (250 V AC); B300, R300
Время переключения: 10...20 ms (подключение питания); 30...40 ms (снятие питания)
Транзистор
Транзисторные выходы 1 x релейный pnp; внешнее питание; защита от короткого замыкания
Напряжение переключения: 10...30 V DC (± 20 %)
Ток переключения: макс. 15 mA
аналоговый
Аналоговый выход Широтноимпульсная модуляция (PWM)
Ток: 0/4...20 mA (макс. 20.5 mA)
Нагрузка: макс. 500 Ω
Условия эксплуатации
Степень защиты корпуса / клеммных зажимов IP 50 / IP 20
Режимы работы Температура окружающей среды: -25...60 °C
Температура хранения: -25...80 °C
Температурный дрейф: < ± 100 ppm/K
Допустимое давление воздуха: 75...106 kPa
Допустимая относительная влажность воздуха: 75 % (при 35 °C)
Макс. высота эксплуатации: 2000 м над уровнем моря
Испытания / одобрения
Электромагнитная совместимость
EN 61010: 1993 + A2: 1995
ЭМС 89/336/EWG
EN 50081-1
EN 61000-6-2
Механические данные
Материал пластмасса
Вес [kg]0,354
Дисплеи / Элементы управления
Входной сигнал LEDжелтый
Индикация состояния выхода LEDзелёный (горит, когда реле под током / транзистор закрыт)
Функции дисплея LEDLCD-дисплей; 7/14-сегментный
электрическое подключение
Электрическое подсоединение двухкамерные клеммные колодки 2 x 2,5 мм² (2 x AWG 14)
Назначение жил кабеля при подключении
1:  24 V DC Напряжение подсоединения (L–)
2:  24 V DC Напряжение подсоединения (L+)
3:  питание Транзисторные выходы (L+)
4:  аналоговый выход GND
5:  аналоговый выход In1 (0/4...20 mA)
6:  аналоговый выход In2 (0/4...20 mA)
7:  AC Напряжение подсоединения (L1)
8:  AC Напряжение подсоединения (N)
9:  n.c.
10:  24 V DC питание датчика (L+)
11:  24 V DC питание датчика (L–)
12:  Транзисторный выход Дефект продукции pnp
13:  реле Out1 (общий блок)
14:  реле Out1 (нормально открытый)
15:  реле Out1 (NC)
16:  Транзисторный выход Out1 pnp
17:  Размыкание 1/2 pnp (+ 24 V DC)
18:  Возврат, сброс 1/2 pnp (+ 24 V DC)
19:  реле Out2 (общий блок)
20:  реле Out2 (нормально открытый)
21:  реле Out2 (NC)
22:  Аналоговый выход Out3 0/4...20 mA (+)
23:  Аналоговый выход Out3 0/4...20 mA (–)
24:  Транзисторный выход Out2 pnp
Примечания
Упаковочная величина [штука]1
