| Характеристики | ||||||

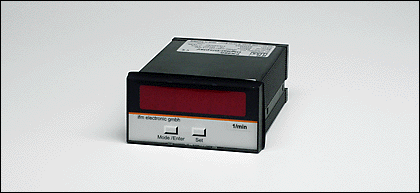

| Цифровой дисплей | ||||||
| AX 360 | ||||||
| Многофунциональный дисплей для отображения аналаговых сигналов | ||||||
| 0/4...20 mA; 0...10 V | ||||||
| 2 независимых входа | ||||||
| масштабируемое отображение | ||||||
| комбинация сигналов | ||||||
| 2 оптопарных выхода | ||||||
| Область применения | ||||||
| Применение | Универсальный прибор для отображения и контроля аналоговых сигналов (напр., от датчиков давления, температуры или потока) | |||||
| Электронные данные | ||||||
| Рабочее напряжение [V] | 115/230 AC (50...60 Hz) / 24 DC | |||||
| Допуск напряжения [%] | AC ±12,5; DC -33/+58 | |||||
| Потребление тока [mA] | 110 (18 V); 90 (24 V); 80 (30 V) | |||||
| Мощность [VA] | 7,5 | |||||
| Дополнительное питание для датчиков [V] | 24 DC; ±15 %; 150 mA **) | |||||
| Входы | ||||||
| Входы | 2 (выбор выходного сигнала 0/4…20 mА или 0…10 V) Заводская настройка обоих входов 0/4…20 mА (выбор напряжения на входе при помощи перемычек) Нагрузка Ri: токовая 100 Ом; по напряжению 30 кОм Разрешение:13 бит (+ знак) Точность: ± 0,1 % / ± 1 цифра | |||||
| Выходы | ||||||
| Коммутационный выход | 2 развязанных оптопарных выхода; pnp макс. 35 V DC / 150 mA | |||||
| Условия эксплуатации | ||||||
| Температура окружающей среды [°C] | 0...45 | |||||
| Температура хранения [°C] | -25...70 | |||||
| Степень защиты корпуса / клеммных зажимов | IP 65 / IP 20; спереди | |||||
| Испытания / одобрения | ||||||
| Электромагнитная совместимость |
| |||||
| Классификация безопасности | ||||||
| MTTF [a] | 36 | |||||
| Механические данные | ||||||
| Материал | Noryl UL94-V-0 | |||||
| Вес [kg] | 0,553 | |||||
| Дисплеи / Элементы управления | ||||||
| Функции дисплея LED | 7-позиционный светодиодный дисплей; ярко оранжевый; 15 мм; 6 положений | |||||
| электрическое подключение | ||||||
| Электрическое подсоединение | 10 винтовых клемм ...1,5 mm² (DC питание и входы); 4 винтовые клеммы до 2,5 мм² (АС питание) | |||||
| Назначение жил кабеля при подключении DX2012 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||
| Примечания | ||||||
| Примечания |
| |||||
| Упаковочная величина [штука] | 1 | |||||
