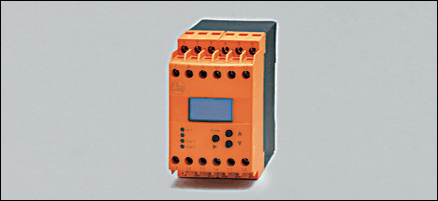

МОНИТОР

FA-1

Установка корпуса на DIN-рейку

Аналоговый выход

0/4...20 mA; 0...10 V

пропорциональн / не пропорционально

усреднение

Функция обучения

встроенная оценка импульсов

Электронная блокировка

1 релейный выход

1 выход транзистора

Область применения

Применение

Преобразование импульсной последовательности в стандартные аналоговые сигналы

Электронные данные

Номинальное напряжение [V]

110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)

Допуск напряжения [%]

-20...+10

Мощность [VA]

Входы

pnp/npn; NAMUR (24 V)
дополнительное питание: тип 24 V DC / 150 mA; защита от короткого замыкания
порог pnp: > 12 V on; < 5 V off
порог npn: > 15 V off; < 8 V on
частота на входе (max): 15 kHz (соответствует min. длительности импульса / интервал 33 µs)

Derating (Hilfsspannung) [mA/K]

1,5 (> 40 °C)

Выходы

Реле

Релейные выходы

1 перебрасываемый контакт;
нагрузочная способность: 6А (250 V AC); B300, R300

Транзистор

Транзисторные выходы

1 x pnp; внешнее питание
коммутируемые напряжение/ток: 24 V DC/ макс. 15 mA; защита от короткого замыкания

аналоговый

Аналоговые выходы

напряжение: 0...10 V (макс. 10,25 V), нагрузка не менее 10 кOм
ток: 0/4...20 mA макс. 20,5 mA), нагрузка не более 500 Oм

Характеристика

точность передачи: ± 0,2 (от аналога конечной величины)
разрешение (внутреннее): 12 бит
температурный дрейф: < ± 100 ppm/K

Диапазон измерения / настройки

Настройка параметров в пределах [имп./мин.]

0...600000 (0,0...10000 Hz)

Условия эксплуатации

Температура окружающей среды [°C]

-40...60

Температура хранения [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

80 (31 °C), linear abnehmend bis 50 % (40 °C)

Степень защиты корпуса / клеммных зажимов

IP 50 / IP 20

Испытания / одобрения

Электромагнитная совместимость

EN 61010	2011
ЭМС 89/336/EWG
EN 61000-6-2	2005
EN 61000-6-4	2007

Механические данные

Материал

пластмасса

Вес [kg]

0,362

Дисплеи / Элементы управления

Входной сигнал LED

желтый

Индикация состояния выхода LED

зелёный (горит, когда реле под током / транзистор закрыт)

Индикация

OLED-дисплей

128 x 64 точки selbstleuchtend

электрическое подключение

Электрическое подсоединение

двухкамерные клеммные колодки 2 x 2,5 мм² (2 x AWG 14)

Назначение жил кабеля при подключении

1:	24 V DC Напряжение подсоединения (L-)
2:	24 V DC Напряжение подсоединения (L+)
3:	питание Транзисторные выходы (L+)
4:	сигнал от датчика pnp
5:	DC питание датчика (L+)
6:	DC питание датчика (L-)
7:	AC Напряжение подсоединения (L)
8:	AC Напряжение подсоединения (N)
9:	n.c.
10:	сигнал от датчика npn
11:	Возврат, сброс pnp
12:	Транзисторный выход pnp
13:	реле (общий блок)
14:	реле (нормально открытый)
15:	реле (NC)
16:	n.c.
17:	n.c.
18:	n.c.
19:	n.c.
20:	n.c.
21:	n.c.
22:	Аналоговый выход (mA)
23:	Аналоговый выход (GND)
24:	Аналоговый выход (V)

Примечания

Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2

Упаковочная величина [штука]
