| Характеристики |

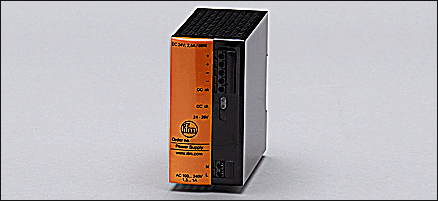

| Блок питания 24 V DC, импульсный |
| Мощность на выходе 30 W |
| импульсный блок питания |
| Регулируемый выходной ток 1,25 A |
| DC-ok выход |
| Область применения |
| Применение | | регулируемый блок питания для датчиков, приводов, преобразователей и ПЛК |
| Электронные данные |
| Диапазон напряжения на входе [V] | | 100...240 AC (± 10 %) |
| Номинальное напряжение [V] | | 115 / 230 AC |
| Номинальная частота [Hz] | | 47...63 |
| Выходное напряжение [V] | | 24...28 *) |
| Выходной ток [A] | | 1,25 |
| КПД [%] | | 84 (230 V AC; 24 V DC; 1,25 A) |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| готовность к работе после подключения питания [ms] | | ≤ 255 |
| Допустимые отклонения от номинальных значений параметров [W/K] | | > 60°C (2%/K) |
| Время работы при отключении питания [ms] | | 120 (230 V AC; 24 V DC; 1,25 A) |
| Класс защиты | | II |
| Защита от перенапряжения (OVP) [V] | | < 34 |
| Предохранитель | | 10 A, внешний, характеристика B |
| остаточные пульсации [mV] | | ≤ 50 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...70 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-6-2 | | | EN 61000-6-3 | |
|
| Механические данные |
| Материал | | поликарбонат ABS |
| Монтаж | | Рейка TH35 (по стандарту EN 60715) |
| Вес [kg] | | 0,278 |
| Дисплеи / Элементы управления |
| Индикация | | | DC-ok выход | 1 светодиод зелёный | |
| электрическое подключение |
| Электрическое подсоединение | | Переходник "clamp" |
Назначение жил кабеля при подключении DN1030 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | 1: первичный | | 2: вторичный |
|
|
|
| Примечания |
| Примечания | | | *) регулируемый | | Классы защиты по IEC 60536 | | выходное напряжение SELV, PELV | | Контрольный выход DCok подает 24 V DC (30 мА), если выходное напряжение > 20 V (± 4 %) | | Freiräume für Konvektion beachten (30 mm) |
|
| Упаковочная величина [штука] | | 1 |
|
