| Характеристики |

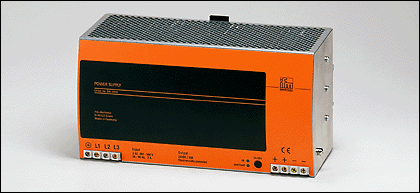

| Блок питания 24 V DC, импульсный |
| импульсный блок питания |
| Регулируемый выходной ток 30 A |
| Область применения |
| Применение | | регулируемый блок питания для датчиков, приводов, преобразователей и ПЛК |
| Электронные данные |
| Диапазон напряжения на входе [V] | | 340...576 AC / 450...820 DC |
| Номинальное напряжение [V] | | 3 x 400...500 AC |
| Номинальная частота [Hz] | | 47...63 |
| Выходное напряжение [V] | | 24...28 DC (±2%) *)
по SELV/PELV |
| Выходной ток [A] | | 30 |
| Остаточная пульсация [%] | | < 0,1 |
| Пиковый ток при включении [A] | | < 15 |
| КПД [%] | | 93 |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| готовность к работе после подключения питания [ms] | | < 80 |
| Допустимые отклонения от номинальных значений параметров [W/K] | | 18 W/K (+60...+70°C) |
| Время работы при отключении питания [ms] | | > 10 |
| Класс защиты | | I |
| Защита от перенапряжения (OVP) [V] | | 32 (±10%) |
| Выходы |
| Выход | | Регулируемый выходной ток 30 A |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...60 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 49 |
| Механические данные |
| Материал | | алюминий |
| Монтаж | | Рейка TH35 (по стандарту EN 60715) |
| Вес [kg] | | 2,562 |
| Дисплеи / Элементы управления |
| Функции дисплея LED | | зелёный: напряжени на выходе; красный: горит при перегрузке, мерцает при коротком замыкании |
| электрическое подключение |
| Электрическое подсоединение | | клеммы 1,5 до 6 mm² |
Назначение жил кабеля при подключении DN2036 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
1: первичный, 2: вторичный | |
|
| Примечания |
| Примечания | | | *) регулируемый | | Классы защиты по IEC 60536 |
|
| Упаковочная величина [штука] | | 1 |
|
