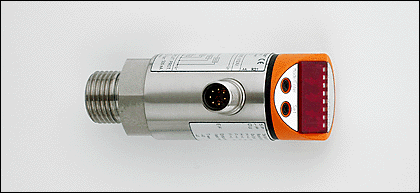

| Характеристики |
| Оценочная электроника для датчиков температуры |
| Подключение к процессу: G ½ A |
| для чувствительных элементов Pt100 и Pt1000 |
| позолоченные контакты |
| 4 комм.выходы |
| 4-х позиционный буквенно -цифровой дисплей |
| Диапазон контроля: -40...150 °C / -40...302 °F |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 18...28 DC ¹) |
| Потребление тока [mA] | | < 90 **) |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | 4 комм.выходы |
| Выход | | 4 x норм.откр / норм.закр програмир. |
| Номинальный ток [mA] | | < 500 *) |
| Падение напряжения [V] | | < 2 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Диапазон измерения / настройки |
| Диапазон контроля °C/°F | | -40...150 / -40...302 |
| Настройка параметров в пределах |
| Порог срабатывания выхода, SP [°C/°F] | | -39,8...150 / -39,5...302 |
| Точка сброса, rP [°C/°F] | | -40...149,8 / -40...301,5 |
| с шагом в [°C/°F] | | 0,2 / 0,5 |
| Разрешение |
| Коммутационный выход [K] | | 0,2 |
| Индикация [K] | | 0,2 |
| Точность/ погрешность |
| Погрешность точки переключения [K] | | ± 0,2 |
| Индикация [K] | | ± (0,2 + ½ Digit) |
| Температурный дрейф (на каждые 10К) | | 0,1 |
| Время реакции |
| готовность к работе после подключения питания [s] | | 1,5 |
| Время реакции Коммутационный выход [ms] | | 200 |
| Встроенный "Watchdog" | | да |
| Программное обеспечение / Программирование |
| Настройка точки переключения | | Кнопка для программирования |
| Возможные опции при программировании | | гистерезис / функция окна; норм. закр. / откр.; сброс памяти по мин./макс. ; выбор °C/°F; подстройка до ± 10 K |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Температура хранения [°C] | | -40...85 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V |
|
| Ударопрочность | | | DIN IEC 68-2-27: | 50 g (11 ms) |
|
| Вибропрочность | | | DIN EN 60068-2-6: | 20 g (10...2000 Hz) |
|
| MTTF [лет] | | 175 |
| Механические данные |
| Подключение к процессу | | G ½ A |
| Материал | | нерж. сталь V2A (1.4301); нерж. сталь V2A (1.4305) (303S22); EPDM/X (Santoprene); PC (Makrolon); PBT (полибутилентерефталат); FPM (Viton) |
| Вес [kg] | | 0,267 |
| Дисплеи / Элементы управления |
| Индикация | | | Дисплей | 2 x светодиод зелёный | | Состояние выхода | 4 x светодиод желтый | | Функции дисплея | 4-х позиционный буквенно -цифровой дисплей | | Измеренные значения | 4-х позиционный буквенно -цифровой дисплей | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; позолоченные контакты |
Назначение жил кабеля при подключении TR8430 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
Программирование функции выхода:
Hno = гистерезис / N.O.
Hnc = гистерезис / N.C.
Fno = функция окна / N.O.
Fnc = функция окна / N.C.
 | |
|
| Примечания |
| Примечания | | | n.c. = не используется | ¹) по EN50178, SELV, PELV;
относительно UL: Для применения в цепи с низким напряжением и защитой от перегрузки по току согласно UL873 Tab.28.1 или Imax = 100/Ub (Ub = напряжение электрической цепи). | | *) Максимальный уровень для каждого выходного сигнала | | Общий используемый ток: max. 1 A | | 2 выхода могут быть включены параллельно c общей нагрузкой в 1А; устанавливаемые пороговые значения и программирование выходов должны точно соответствовать | | **) когда дисплей активизирован |
|
| Упаковочная величина [штука] | | 1 |
|
