| Характеристики | ||||||||||

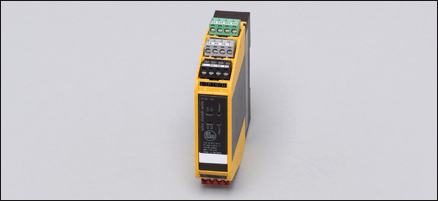

| Safety Standstill Monitor | ||||||||||
| Auswertesystem für eine sichere Stillstandsüberwachung | ||||||||||
| mit Anlaufüberwachung | ||||||||||
| для 2 датчиков с pnp-переключением | ||||||||||
| 4 точки переключения по выбору | ||||||||||
| Сообщение об ошибке | ||||||||||
| Отвечают требованиям стандартов: EN ISO 13849-1: Категория 4 PL e IEC 61508: SIL 3 | ||||||||||
| Область применения | ||||||||||
| Применение | Контроль скорости вращения или линейного перемещения по нижнему предельному порогу (остановка) | |||||||||
| Anlaufüberwachung | Nach dem ersten Einschalten der Betriebsspannung erwartet der Stillstandswächter zuerst Impulse am Eingang, bevor er beim nächsten Stillstand die Freigabekontakte schließt. Die Schutztür kann erst nach erstmaligem Start der Maschine geöffnet werden. | |||||||||
| Электронные данные | ||||||||||
| Электрическое исполнение | ||||||||||
| Рабочее напряжение [V] | 24 DC (19,2...30 DC); включая 5 % остаточную пульсацию | |||||||||
| Потребление тока [mA] | ≤ 200 | |||||||||
| Класс защиты | II | |||||||||
| готовность к работе после подключения питания [s] | 6 | |||||||||
| питание датчика | 24 V DC / ≤ 50 mA | |||||||||
| Входы | ||||||||||
| Характеристики входа | Импульсные входы S34, S43: "1": ≥ 11 V, ≤ 10 mA "0": ≤ 5 V, ≤ 2 mA Входное напряжение: ≤ 36 V | |||||||||
| Входная частота [Гц] | ≤ 3500 | |||||||||
| Выходы | ||||||||||
| Выход | 2 коммутационных выхода, связанных с безопасностью (потенциально свободные контакты); 1 выход для сигнализации неисправности (положительное переключение) | |||||||||
| Предельная нагрузка на выход | 6 A, 250 V AC / 24 V DC (≥ 6 mA) | |||||||||
| Циклы переключения (механические) | > 10000 x 10³ | |||||||||
| Schaltspiele (elektrisch) |  1: циклы переключения; 2: Переключающий ток | |||||||||
| Max. Schaltvermögen (DIN EN 60947-5-1 / EN 60947-5-1) | AC1: 250 V / 6 A AC15: 230 V / 3 A DC1: 24 V / 6 A DC13: 24 V / 5 A / 0.1 Hz UL 508: B300 / R300 | |||||||||
| Защита от короткого замыкания | Контакты должны быть защищены плавкими предохранителями с номинальным током < 3,6 A. | |||||||||
| Точки переключения | 0,2 / 0,5 / 1,0 / 2,0 Hz | |||||||||
| Функция переключения | Schaltausgänge 13-14 und 23-24 geschlossen bei Stillstand Transistorausgang Y7 geöffnet (LOW) bei Fehler | |||||||||
| Точность/ погрешность | ||||||||||
| Гистерезис [%] | ± 5 | |||||||||
| Условия эксплуатации | ||||||||||
| Температура окружающей среды [°C] | -25...55 | |||||||||
| Степень защиты | IP 20 | |||||||||
| Классификация безопасности | ||||||||||
| Срок службы TM (Mission Time) [h] | ≤ 175200, (20 лет) | |||||||||
| Межповерочный интервал [лет] | 0,5 | |||||||||
| Надёжность обеспечения безопасности PFHd [1/h] | 3,38 E-09 | |||||||||
| Механические данные | ||||||||||
| Материал | полиамид | |||||||||
| Вес [kg] | 0,288 | |||||||||
| Дисплеи / Элементы управления | ||||||||||
| Индикация |
| |||||||||
| электрическое подключение | ||||||||||
| Электрическое подсоединение | Клеммный блок Phoenix Сontaсt MSTBO | |||||||||
| Принадлежности | ||||||||||
| Принадлежности (входят в комплект) | Разъем Combicon с винтовыми клеммами | |||||||||
| Примечания | ||||||||||
| Примечания |
| |||||||||
| Упаковочная величина [штука] | 1 | |||||||||
