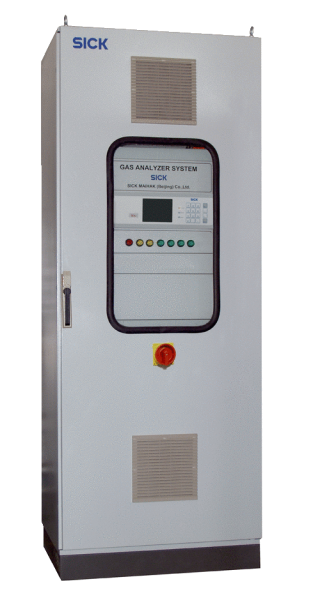

The SMC9021 was designed according to the HJ/T-76-2007, HJ/T-75-2007 standards for use as a continuous emission monitoring system of flue gases. The gas monitor uses the direct extraction method, and the heated filter sampling probe has a connector for automatic back-purging. The sample line self-regulates its temperature. The monitoring system can receive data from a dust analyzer, temperature/pressure transmitters, and flow transmitters and send it via PLC to data processing equipment. The SMC900 data processing unit can convert gas and solid pollutant data into normalized, dry-basis, oxygen reference converted emissions quantities and then transmit them to the environmental protection authorities.

At a glance

• The heated sampling probe prevents the flue gas from cooling during the sampling process
• The sampling probe has back-purge functionality for longer maintenance intervals
• Supports PLC controlled automatic back-purge, drainage, and calibration to ensure long-term up-time
• Alarm parameters may be set for temperature, flow rate, and humidity for easy operation of the monitoring system
• Multiple configurations available (S700 series)
• Additional measurement capabilities available (oxygen content, dust content, flow rate measurement, etc.)

Your benefits

• Rapid condensation technology removes water from gas to minimize loss of SO2
• Automatic drainage into a liquid storage tank reduces environmental pollution
• Membrane filter protects the safety of the analysis chamber
• Compatible with a variety of transmitter signals
• Can coordinate with the SMC900 data processing system to process collected data
• Gas lines are thermally insulated so that no condensation occurs during the transport of sample gas

Показать всё Скрыть всё

• Система SMC9021

  Измеряемые величины	CO, CO2, NOx, O2, SO2
  Измеряемые параметры	CO, CO2, NOx, O2, SO2
  Принципы измерения	Недисперсионная ИК-спектроскопия (NDIR), электрохимическая ячейка
  Расход газа	10 l/min ... 60 l/min
  Диапазоны измерения CO 0 ... 500 mg/m³ / 0 ... 2.500 mg/m³ NO 0 ... 500 mg/m³ / 0 ... 2.500 mg/m³ O2 0 ... 21 Vol.-% SO2 0 ... 500 mg/m³ / 0 ... 2.500 mg/m³
  Сертифицированные диапазоны измерения CO 0 ... 2.500 mg/m³ NO 0 ... 2.500 mg/m³ SO2 0 ... 2.500 mg/m³
  Время настройки	≤ 15 s
  Точность ≤ ± 1 %Конечного значения диапазона измерения
  Дрейф чувствительности	≤ ± 1 % конечного значения диапазона измерения в неделю
  Дрейф нулевой точки	≤ ± 1 % конечного значения диапазона измерения в неделю
  Дрейф базовой точки	≤ ± 1 % конечного значения диапазона измерения в неделю
  Предел обнаружения	≤ 1 %
  Разрешение	≤ 1 %
  Рабочая температура	≤ +300 °C
  Рабочее давление	–100 hPa ... 100 hPaОтносительное
  Температура окружающей среды	+5 °C ... +35 °C
  Температура хранения	–20 °C ... +70 °C
  Давление окружающей среды	900 hPa ... 1.100 hPa
  Аналоговые выходы	4 Выходы:4 ... 20 mA
  Аналоговые входы	Опционально возможны 2 входа
  Цифровые выходы	Опционально возможны 4 выхода
  Цифровые входы	Опционально возможны 4 входа
  Размеры (Ш x В x Г)	800 mm x 2.100 mm x 800 mm
  Вес	≤ 300 kg
  Источник питания Напряжение 220 V AC Частота 50 Hz Потребляемая мощность ≤ 2 kW
  Вспомогательные материалы Воздух КИПиА: ≥ 4 бар ≤ 100 l/minВо время обратной продувки
  Подключения для измеряемого газа	Вход измеряемого газа: диаметр 8 мм Выход отходящего газа: диаметр 14 мм
  Вспомогательные газовые подключения	Воздух КИПиА: DN 6/8
  Корректирующие функции	Ручная или автоматическая юстировка с помощью поверочных газов
  Системные компоненты	Пробоотборный зонд Линия анализируемого газа Шкаф аналитической системы Соединительное устройство
  Встроенные компоненты	Датчик температуры Датчик давления Датчик влажности Датчик потока SMC900
