- Характеристики
| Диапазон измерения | –50 °C +150 °C |
| Измерительный элемент | Pt100 |
| Выходной сигнал | Pt100, 4-жильный |
- Производительность
| Точность измерительного элемента | Класс A согласно IEC 60751 |
| Точность измерительного преобразователя | ≤ ± 1,0 % интервала |
| Линейность измерительного преобразователя | ≤ ± 0,1 % диапазона |
| Оценка | Время отклика t50: ≤ 2,8 с 1) t90 ≤ 9,1 s 1) |
- Механика/электроника
| Технические подключения | Резьба G ½ B |
| Длина щупа / диаметр измерительного щупа | 25 mm / 3 mm |
| Материалы, соприкасающиеся со средой | Нержавеющая сталь 1.4571 |
| Сопротивление давлению | Макс. 120 бар |
| Материал корпуса | Нержавеющая сталь 1.4571 |
| Электрическое подключение | Круглый штекерный соединитель M12 x 1, 4-контактный, IP67 1) |
| Измерительный ток | 0,3 mA ... 1 mA |
| Электробезопасность | Класс защиты: III, ном. напряжение изоляции: 500 В |
| Класс защиты III | ✔ |
| Сертификат RoHS | ✔ |
| Вес | Ок. 145 г (в зависимости от исполнения) |
| Время инициализации | < 10 ms |
- Данные окружающей среды
| Температура окружающей среды | –40 °C ... +125 °C |
| Температура хранения и транспортировки | –40 °C ... +85 °C |
| Ударопрочность согласно IEC 60751 | 500 g |
| Виброустойчивость согласно IEC 60751 | 3 g |
- Классификации
| ECl@ss 5.0 | 27200208 |
| ECl@ss 5.1.4 | 27200208 |
| ECl@ss 6.0 | 27200208 |
| ECl@ss 6.2 | 27200208 |
| ECl@ss 7.0 | 27200208 |
| ECl@ss 8.0 | 27200208 |
| ECl@ss 8.1 | 27200208 |
| ECl@ss 9.0 | 27200208 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC001446 |
| UNSPSC 16.0901 | 41112211 |
Показать всё Скрыть всё Технические чертежи

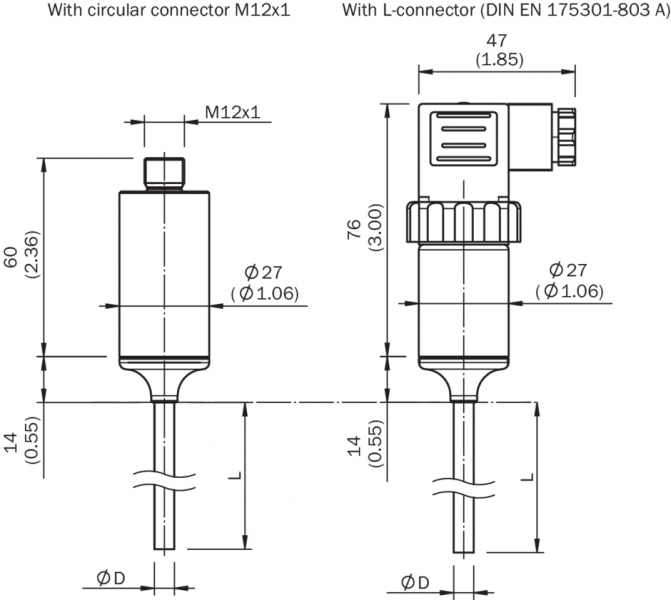

габаритный чертеж: корпус, без технологического соединения

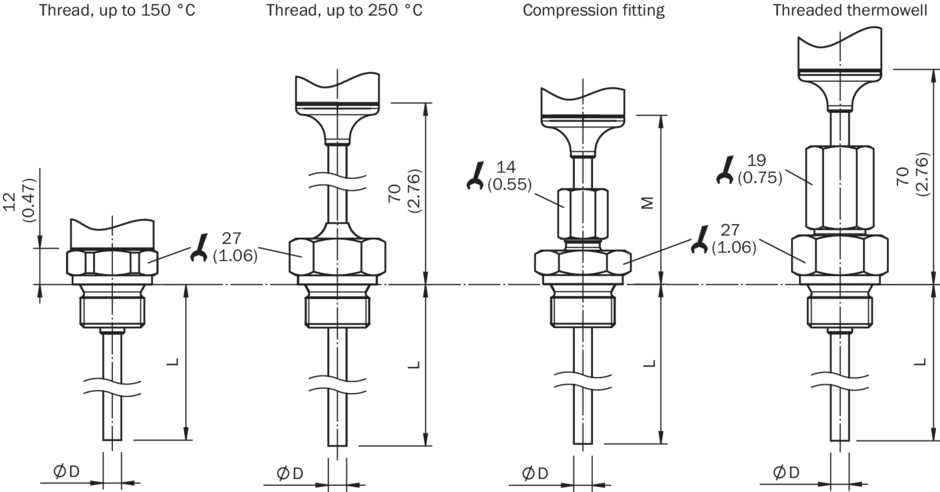

габаритный чертеж: цилиндрическая резьба

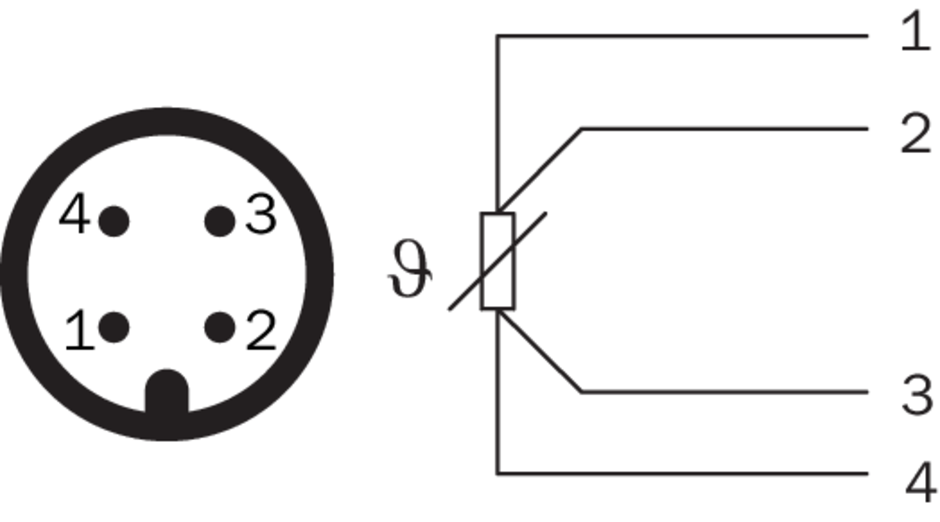

Тип подключения Круглый штекерный соединитель M12 x 1, выходной сигнал Pt100
