• Характеристики

  Область применения	Сельско- и лесохозяйственные машины Строительные и горные машины Специальные и коммунальные транспортные средства Автоматизация аэропортов Автоматизация портов Крановое производство
  Обогрев	–
  Внутренний компьютер	180 МГц ARM Cortex-M4
  Внутренняя память	32 Мбайт, 256 Кбайт SRAM
  Калибровка	Через программное приложение
  Категория продукции	Шлюзовые и облачные решения
  Датчик	Датчик ускорения, Магнитометр, Термометр
  Выход предупредительного сигнала	Удаленное уведомление
  Сеть сотовой связи	GSM, четырехдиапазонный GPRS

• Производительность

  Связь данных

  Связь данных FLAT, EU 27 +2 (пакет 2) Бельгия, Великобритания, Чешская Республика, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Ирландия, Италия, Латвия, Литва, Люксембург, Мальта, Нидерланды, Норвегия, Польша, Португалия, Румыния, Словакия, Испания, Швеция, Швейцария, Кипр

• Интерфейсы

  Время задержки	≤ 1 s, Горячий запуск ≤ 3 s, «Теплый» запуск ≤ 32 s, Холодный запуск
  Количество внутренних портов	6 x Входы и выходы (конфигурируемые для тока или напряжения, AIN (Advanced Intelligent Network / развитая интеллектуальная сеть), DI (цифровой вход) или DO (цифровой выход)) 6 x DIN (конфигурируемые для тока или напряжения, AIN, DI) 1 x RS-232 (DIAG) 1 x RS-485 2 x CAN-шина
  Оптическая индикация	2, Светодиод, Индикаторы состояния 1, Дисплей, Индикаторы состояния
  Переключающие входы ✔ (6) Функция Вывод данных Электрическое подключение Винтовые зажимы до 2,5 мм²
  Переключающие выходы ✔ (6) Функция Вывод данных Электрическое подключение Винтовые зажимы до 2,5 мм²
  RS-232 (DIAG) ✔ Функция Диагностика загрузки прибора и прошивки Скорость передачи данных 115.200 bit/s Электрическое подключение Винтовые зажимы до 2,5 мм²
  RS-485 ✔ Функция Вывод данных Скорость передачи данных 921.600 bit/s, регулируется Протокол Последовательный, MODBUS RTU Электрическое подключение Винтовые зажимы до 2,5 мм²
  CAN-шина ✔ (2) Функция Вывод данных Скорость передачи данных 1 Mbit/s, регулируется Протокол J1939, CANOpen Электрическое подключение Винтовые зажимы до 2,5 мм²

• Механика/электроника

  Напряжение питания	12 V DC (8 V DC ... 35 V DC)
  Выходной ток	1 A (1 A ... 2 A), через DOUT
  Размеры корпуса (Ш x Г x В)	118 mm x 23 mm x 115 mm
  Вес	180 g
  Крепление	В транспортном средстве или в шкафу управления (DIN-рейка 35 мм × 7,5 мм согласно EN 60715)
  Требования к диапазону измерения	Аналоговый (напряжение): 0 В ... 30 В Цифровой (распознавание 1/0) 0 В ... 30 В Импульс: 10 Гц–20 кГц Сила тока: 0 мА ... 32 мА
  Цвет корпуса	Серый
  Материал корпуса	Полиамид (UL 94 V-2)
  Тип защиты	IP20 (по DIN EN 60529)
  Потребляемая мощность	0,78 W

• Данные окружающей среды

  Рабочий диапазон температур	–20 °C ... +55 °C
  Диапазон температур при хранении	–30 °C ... +75 °C
  Электромагнитная совместимость (ЭМС)	EN 301489-17 V2.2.1 (2012) EN 301489-3 V1.6.1 (2013) EN 301489-7 V1.3.1 (2015) EN 301489-1 V1.9.2 (2011) EN 301489-1 V2.1.1 (2017) EN 301489-52 V1.1.0 (2016) EN 61000-6-2 (2005) EN 61000-6-3 (2007) + A1 (2011)
  Разрешение на эксплуатацию радиооборудования	EN 301511 V12.5.1 (2017)
  Ударопрочность	Нет

• Общие указания

  Комплект поставки

  TDC-M100 с сотовой связью (EU 27+2 неограниченный поток данных) включая конфигурационное программное обеспечение для TDC и руководство по эксплуатации

• Классификации

  ECl@ss 6.0	19179090
  ECl@ss 6.2	19179090
  ECl@ss 7.0	19179090
  ECl@ss 8.0	19179090
  ECl@ss 8.1	19179090
  ECl@ss 9.0	19179090
  UNSPSC 16.0901	43222605

Показать всё Скрыть всё

Технические чертежи

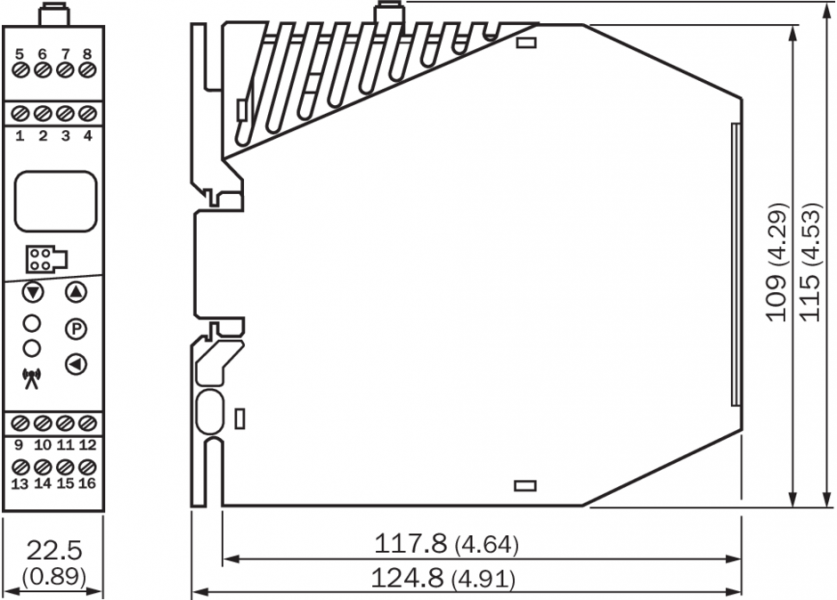

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
