| Характеристики |

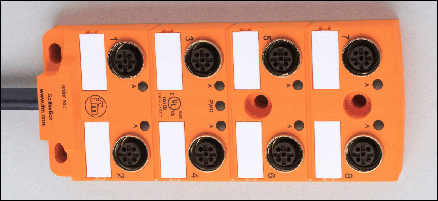

| Распределительная коробка |
| Кабель |
| без галогена |
| без силикона |
| позолоченные контакты |
| Электронные данные |
| Электрическое исполнение | | DC |
| Рабочее напряжение [V] | | 10...30 DC |
| макс. допустимая токовая нагрузка - в общем [A] | | 12 |
| макс. допустимая токовая нагрузка - для вставоч.блока [A] | | 4 |
| Класс защиты | | II |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...80 |
| Температура окружающей среды во время работы [°C] | | -5...60 |
| Степень защиты | | IP 67 / IP 68 |
| Механические данные |
| места для кабельных подключений | | M12 |
| Исполнение | | 8 |
| Материал | | PA (полиамид) |
| пусковой момент - накидная гайка [Нм] | | 0,8...1,5 *) |
| Пригодность для кабельной цепи | | | Радиус изгиба в случае движения кабеля: | миним. 10 x диаметр кабеля | | Циклы изгиба: | > 2 миллионов |
|
| Вес [kg] | | 1,725 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | 8 x желтых |
| Рабочий режим LED | | зелёный |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PUR (полиуретан) / 15 m;
8 x 0,34 mm² (43 x Ø 0,1 mm) + 3 x 0,75 mm² (95 x Ø 0,1 mm); Ø 8,2 mm; без галог. |
| Цвет кожуха | | чёрный |
Назначение жил кабеля при подключении EBC047 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BK | чёрный | | BN | коричневый | | BU | синий | | GN | зелёный | | GN/YE | зелёный/жёлтый | | GY | серый | | PK | розовый | | RD | красный | | VT | фиолетовый | | WH | белый | | YE | желтый |
|  | |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | 2 защитные крышки; 8 Beschriftungsschilder |
| Примечания |
| Примечания | | | *) Учитывайте максимальное значение эквивалента |
|
| Упаковочная величина [штука] | | 1 |
|
