| Характеристики |

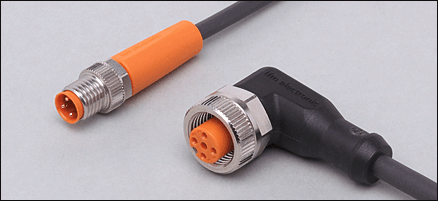

| Соединительный кабель |
| М8 штекер / М12 розетка |
| без силикона |
| без галогена |
| позолоченные контакты |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 10...36 DC |
| Номинальный ток [A] | | 3 |
| Класс защиты | | III |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...90, cULus: max. 75 °C |
| Температура окружающей среды во время работы [°C] | | -25...90, cULus: max. 75 °C |
| Степень защиты | | IP 65 / IP 67 / IP 68 / IP 69K |
| Испытания / одобрения |
| MTTF [лет] | | 20027 |
| Механические данные |
| Исполнение | | прямой / угловой |
| Материал | | Корпус соединителя: TPU оранжевый; Штекерное гнездо: TPU чёрный прозрачный; уплотнение: витон |
| Материал накидной гайки | | латунь; никелированн. |
| пусковой момент - накидная гайка [Нм] | | Штекерное соединение: 0,3...0,5 *) / Кабельный разъем типа "мама": 0,6...1,5 |
| Пригодность для кабельной цепи | | | Радиус изгиба в случае движения кабеля: | миним. 10 x диаметр кабеля | | Скорость перемещения: | маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s² | | Циклы изгиба: | > 5 миллионов. | | Деформация кручения: | ± 180 °/m |
|
| Вес [kg] | | 0,09 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | 2 x жёлтый |
| Рабочий режим LED | | зелёный |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PUR (полиуретан) / 2 m;
4 x 0,34 mm² (42 x Ø 0,1 mm); Ø 4,9 mm; без галог. |
| Цвет кожуха | | чёрный |
Назначение жил кабеля при подключении EVC293 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | | *) Учитывайте максимальное значение эквивалента |
|
| Упаковочная величина [штука] | | 1 |
|
