- Характеристики
| Диапазон измерения | –50 °C +150 °C |
| Измерительный элемент | Pt100, Pt1000 (вариант 4–20 мА) |
| Выходной сигнал | Pt100, 4-жильный |
- Производительность
| Точность измерительного элемента | Класс A согласно IEC 60751 1) |
| Точность измерительного преобразователя | ± 0,25 K |
| Линейность измерительного преобразователя | ≤ ± 0,1 % диапазона |
| Оценка | t50 ≤ 4,7 s T90: ≤ 12,2 с 2) |
- Механика/электроника
| Технические подключения | Конический штуцер (DIN 11851) DN 40 с пазовой накидной гайкой |
| Длина щупа / диаметр измерительного щупа | 150 mm / 6 mm |
| Материалы, соприкасающиеся со средой | Нержавеющая сталь 1.4435 / 316L, Ra ≤ 0,8 мкм |
| Сопротивление давлению | Макс. 40 бар при комнатной температуре |
| Материал корпуса | Нержавеющая сталь (CrNi) |
| Электрическое подключение | Цилиндрический соединитель M12 x 1, 4-контактный, IP67 и IP69 1) |
| Измерительный ток | 0,1 mA ... 1 mA |
| Электробезопасность | Класс защиты: III |
| Класс защиты III | ✔ |
| Сертификат RoHS | ✔ |
| Время инициализации | Max. 4 s |
- Данные окружающей среды
| Температура окружающей среды | –40 °C ... +85 °C |
| Температура хранения и транспортировки | –40 °C ... +85 °C |
| Ударопрочность | 50 g, 6 мс (по стандарту IEC 60068-2-27) |
| Относительная влажность воздуха | 100 % 1) |
- Классификации
| ECl@ss 5.0 | 27200208 |
| ECl@ss 5.1.4 | 27200208 |
| ECl@ss 6.0 | 27200208 |
| ECl@ss 6.2 | 27200208 |
| ECl@ss 7.0 | 27200208 |
| ECl@ss 8.0 | 27200208 |
| ECl@ss 8.1 | 27200208 |
| ECl@ss 9.0 | 27200208 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC001446 |
| UNSPSC 16.0901 | 41112211 |
Показать всё Скрыть всё Технические чертежи

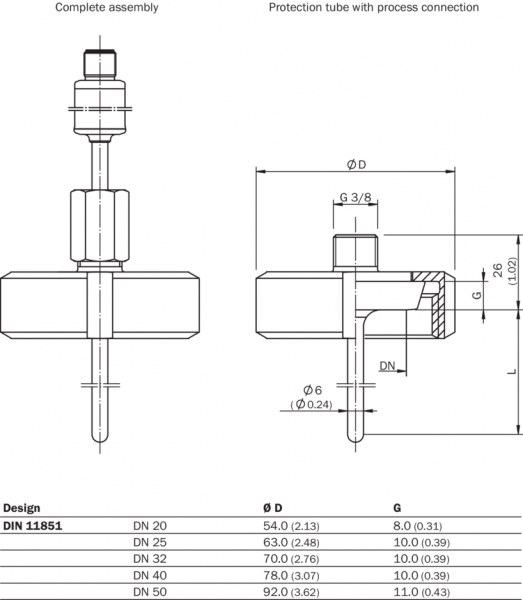

габаритный чертеж
Область применения

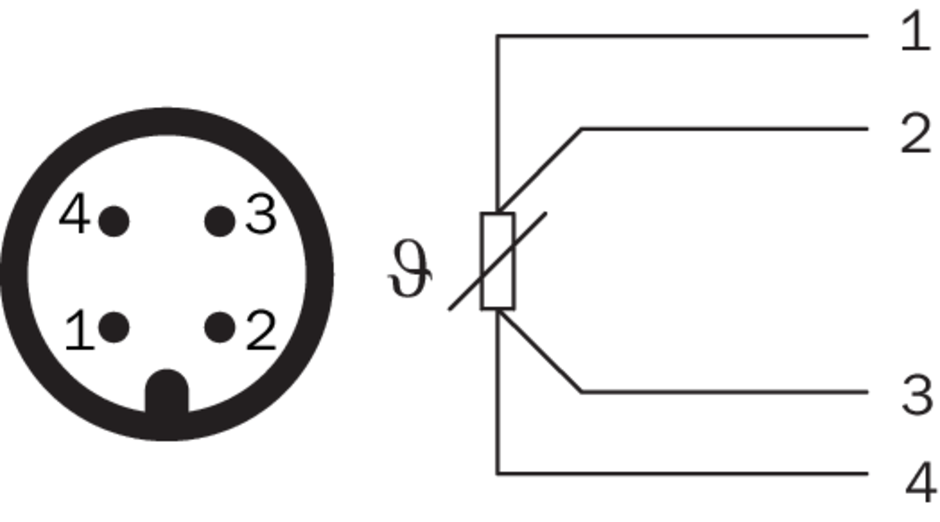

Тип подключения Круглый штекерный соединитель M12 x 1, выходной сигнал Pt100
