• Характеристики

  Диапазон измерения	–50 °C +150 °C
  Измерительный элемент	Pt100, Pt1000 (вариант 4–20 мА)
  Аналоговый выходной сигнал и допустимая нагрузка RA	4–20 мА, 2-жильный (RA ≤ (L+ – 10 В) / 0,023 A [Ом])

• Производительность

  Точность измерительного элемента	Класс A согласно IEC 60751 1)
  Точность измерительного преобразователя	± 0,25 K
  Линейность измерительного преобразователя	≤ ± 0,1 % диапазона
  Оценка	t50 ≤ 3,2 s t90 ≤ 9,1 s 2)

  • 1) Класс B (диапазон измерения –50 °C ... –30 °C).
  • 2) В зависимости от конфигурации датчика, согласно IEC 60751.

• Механика/электроника

  Технические подключения	Прямая труба (DIN EN ISO 1127 и DIN 11866), серия B, для сваривания
  Номинальный диаметр	DN 42,4
  Материалы, соприкасающиеся со средой	Нержавеющая сталь 1.4435 / 316L, Ra ≤ 0,8 мкм
  Сопротивление давлению	Макс. 25 бар при комнатной температуре
  Материал корпуса	Нержавеющая сталь (CrNi)
  Электрическое подключение	Цилиндрический соединитель M12 x 1, 4-контактный, IP67 и IP69 1)
  Напряжение питания	10 V DC ... 35 V DC
  Максимальное потребление тока	Ок. 30 мА
  Электробезопасность	Класс защиты: III, Защита от инверсии полярности: L+ относительно M
  Класс защиты III	✔
  Соответствие требованиям ЕС	Директива ЕС по электромагнитной совместимости 2004/108/EG, EN 61326-2-3
  Сертификат RoHS	✔
  Время инициализации	Max. 4 s

  • 1) Степень защиты IP согласно IEC 60529. Указанные степени защиты действительны только в установленном состоянии с кабельными разъемами соответствующей степени защиты.

• Данные окружающей среды

  Температура окружающей среды	–40 °C ... +85 °C
  Температура хранения и транспортировки	–40 °C ... +85 °C
  Ударопрочность	50 g, 6 мс (по стандарту IEC 60068-2-27)
  Относительная влажность воздуха	100 % 1)

  • 1) , Допускается образование конденсата.

• Классификации

  ECl@ss 5.0	27200208
  ECl@ss 5.1.4	27200208
  ECl@ss 6.0	27200208
  ECl@ss 6.2	27200208
  ECl@ss 7.0	27200208
  ECl@ss 8.0	27200208
  ECl@ss 8.1	27200208
  ECl@ss 9.0	27200208
  ETIM 5.0	EC001446
  ETIM 6.0	EC001446
  UNSPSC 16.0901	41112211

Показать всё Скрыть всё

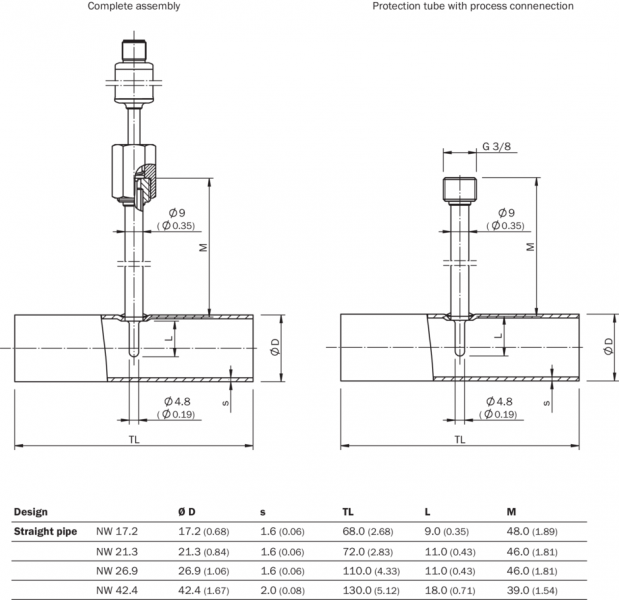

Технические чертежи

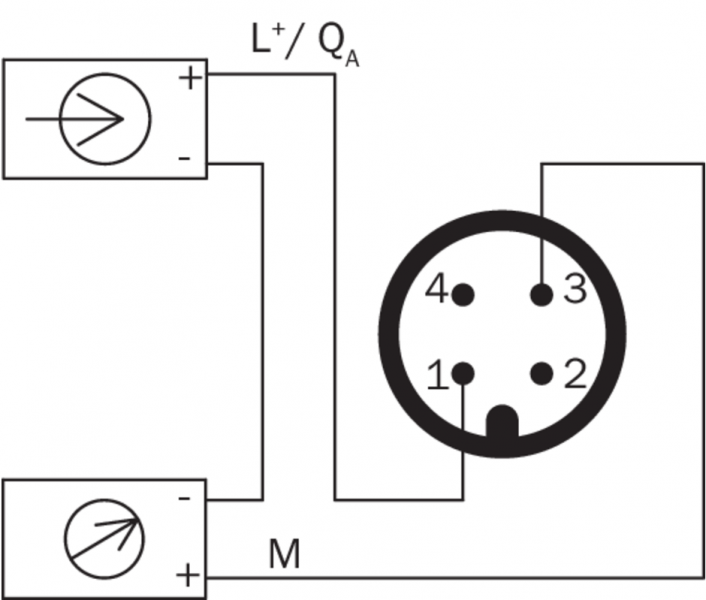

габаритный чертеж Область применения Тип подключения Круглый штекерный соединитель M12 x 1, выходной сигнал 4–20 мА Вид: Галерея Список Показать всё Скрыть всё
