• Характеристики

  Область применения	Управление транспортными потоками
  Часть системы	TIC102 Slave (без блока оценки данных, для подключения к главному устройству TIC102 Master )
  Системные компоненты	LMS111 (2 x)
  Количество охватываемых полос	1
  Расширение системы	До 4 полос движения
  Встроенное приложение	Классификация транспортных средств Подсчет транспортных средств Определение количества осей
  Опция подсчета числа осей	Да, с помощью дополнительного отражателя LMS511 SE
  Исполнение сканера	Исполнение с 2 сканерами
  Данные автомобилей	Класс транспортного средства (выбираемые системы категоризации с охватом до 30 классов ТС) Направление движения Полоса движения Уровень доверительной вероятности для всех параметров ТС Массив точек
  Рекомендуемое расстояние между макс. высотой ТС и датчиком	Typ. 1,5 m,
  Калибровка	Автоматически
  Класс лазера	1, безопасно для глаз (IEC 60825-1:2014)
  Обогрев	✔
  Внутренний компьютер	—
  Триггерные линии	До макс. 15 м (рекомендуется макс. 10 м)

• Производительность

  Точность счета	> 99,8 %
  Точность классификации	Typ. 98 % (для классов TLS8+1)

• Интерфейсы

  Оптическая индикация	Светодиод, Индикация состояния и функций
  Ethernet ✔ (2) Функция Интерфейс датчиков Скорость передачи данных 1 Gbit/s, для каждого интерфейса Электрическое подключение 2 разъема ETH_Internal (M12) для интерфейса датчиков

• Механика/электроника

  Напряжение питания	24 V DC (22,8 V DC ... 25,2 V DC)
  Потребляемая мощность	120 W, с подогревом 41 W, без подогрева
  Размеры корпуса (Ш x Г x В)	355 mm x 482 mm x 373 mm
  Вес	15 kg
  Монтажное положение	Над дорожным полотном
  Высота установки	6 m, 5 m ... 8 m
  Тип защиты	IP66 (EN 60529)

• Данные окружающей среды

  Рабочий диапазон температур

  –20 °C ... +50 °C 1)

  • 1) Для предотвращения перегрева требуется защита от прямых солнечных лучей.

• Классификации

  ECl@ss 5.0	27281001
  ECl@ss 5.1.4	27280190
  ECl@ss 6.0	27280190
  ECl@ss 6.2	27280190
  ECl@ss 7.0	27280190
  ECl@ss 8.0	27280190
  ECl@ss 8.1	27280190
  ECl@ss 9.0	27280190
  UNSPSC 16.0901	41111615

Показать всё Скрыть всё

Технические чертежи

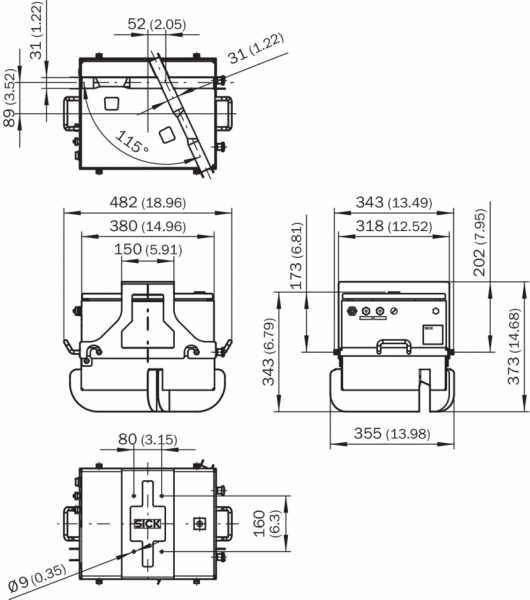

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
