• Характеристики

  Область применения	Indoor
  Источник света	Инфракрасный (850 nm)
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Угол раскрытия	270°
  Частота сканирования	15 Hz
  Угловое разрешение	1°
  Рабочая область	0,05 m ... 4 m
  Дальность сканирования при яркости 10 %	2 m

• Производительность

  Оценка	Typ. 134 ms
  Распознаваемая форма объекта	Практически любая
  Систематическая ошибка	± 40 mm 1)
  Статистическая ошибка	30 mm 1)
  Встроенное приложение	Анализ полей
  Количество полей	16 Тройные поля (48 полей, из них 1 тройное (3 поля) с возможностью программирования прямо на сканере)
  Одновременная обработка случаев	1 (3 поля)

  • 1) Типичное значение, реальное значение зависит от условий окружающей среды.

• Интерфейсы

  USB ✔ Примечание Micro-USB Функция AUX, Настройка
  Переключающие входы	4
  Переключающие выходы	3 (PNP, дополнительно 1 для сигнала «Device Ready» (устройство готово))
  Время задержки	134 ms ... 30.000 ms (настраивается)
  Время выдержки	67 ms ... 10.000 ms (настраивается)
  Оптическая индикация	2 LEDs (ON, Коммутационное состояние)

• Механика/электроника

  Электрическое подключение	1 x 12-контактный штекер M12 (0,8 м)
  Рабочее напряжение	9 V DC ... 28 V DC
  Потребляемая мощность	Typ. 4 W
  Цвет корпуса	Светло-голубой (RAL 5012)
  Тип защиты	IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)
  Класс защиты	III (IEC 61140:2016-1)
  Вес	150 g, без соединительных кабелей
  Размеры (Д x Ш x В)	60 mm x 60 mm x 79 mm

• Данные окружающей среды

  Диффузное отражение	4 % ... > 1.000 % (Отражатели)
  Электромагнитная совместимость (ЭМС)	IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005
  Виброустойчивость	IEC 60068-2-6:2007
  Ударопрочность	IEC 60068-2-27:2008
  Диапазон рабочих температур	–10 °C ... +50 °C
  Температура хранения	–30 °C ... +70 °C
  Нечувствительность ко внешним источникам света	15.000 lx

• Общие указания

  Указание по применению

  Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

• Классификации

  ECl@ss 5.0	27270990
  ECl@ss 5.1.4	27270990
  ECl@ss 6.0	27270913
  ECl@ss 6.2	27270913
  ECl@ss 7.0	27270913
  ECl@ss 8.0	27270913
  ECl@ss 8.1	27270913
  ECl@ss 9.0	27270913
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	46171620

Показать всё Скрыть всё

Технические чертежи

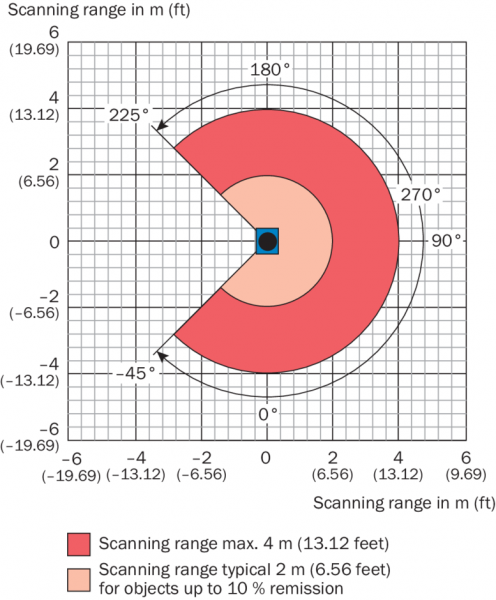

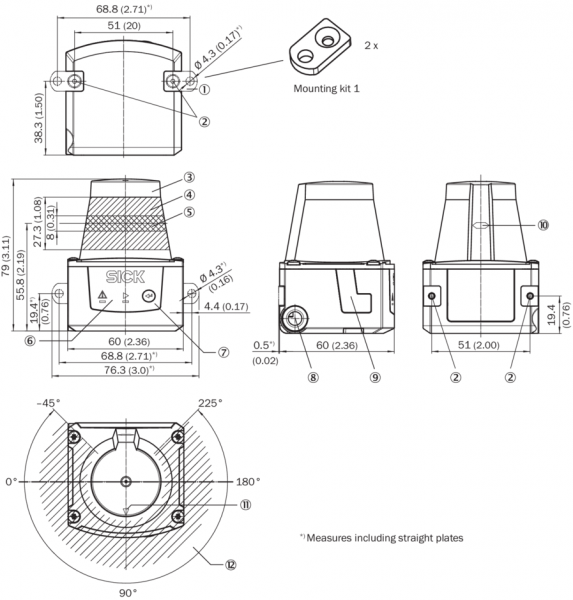

Габаритный чертеж Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё
