0,1 Hz ... 25 Hz, 8-й порядок (с цифровым фильтром)
Скорость считывания
80 Hz
Время инициализации
75 ms
1) Относительно эталонной температуры 25 °C.
Интерфейсы
Электрический интерфейс
CANopen
Профиль устройства
CiA DS-301, DS-410 v4.2.0CiA (профиль устройства для датчиков наклона)CiA DSP-305 (сервис настройки уровней (LSS) и протоколы)
Адресная настройка
0…127, default: 10
Скорость передачи данных (в бодах)
10 kbit/s ... 1.000 kbit/s, По умолчанию: автоматическое определение скорости передачи данных
Информация о состоянии
Состояние CANopen через светодиод состояния
Заглушка шины
Через внешнее согласующее сопротивление
Данные параметрирования
Нулевая точка, Предельная частота, Заданное значение, Инверсия направления отсчета
Программируемый/параметрируемый
Через PGT-12-Pro
Электрические данные
Электрический интерфейс
CANopen
Вид подключения

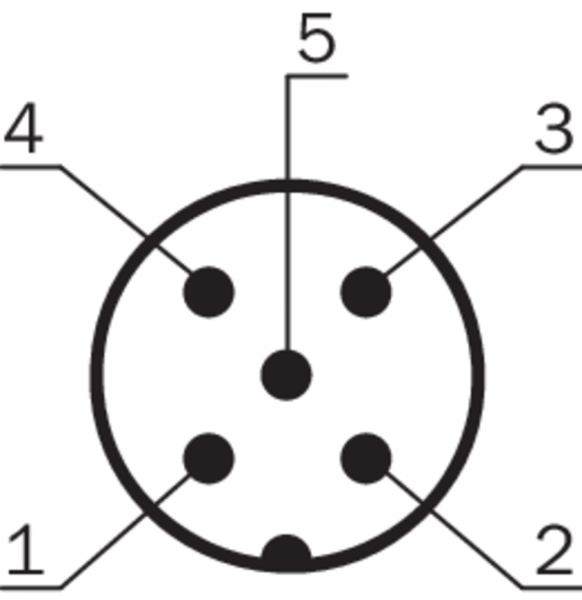

Кабель 5-жильный, 0,2 м, со штекером M12, 5-конт.
Диапазон рабочего напряжения
8 V DC ... 36 V DC
Потребление тока
< 16 mA @ 24 V
Защита от инверсии полярности
✔
Стойкость выходов при коротких замыканиях
✔
MTTFd: время до опасного выхода из строя
663 лет (EN ISO 13849-1) 1)
1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
