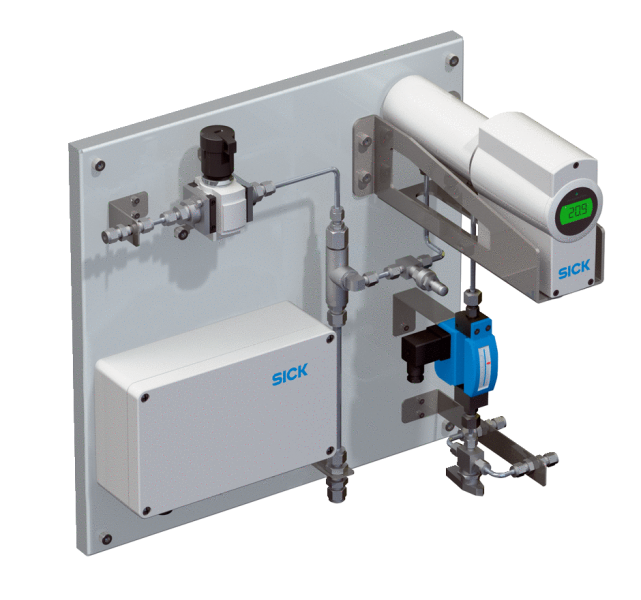

Модульная аналитическая система TRANSIC Extractive сочетает в себе преимущества конструкции передатчика TRANSIC с гибкостью экстрактивной аналитической системы. TRANSIC Extractive представляет собой идеальное решение для мониторинга концентрации O2 в системах и процессах всех отраслей промышленности. Благодаря ультрасовременной лазерной спектроскопии система надёжно производит замеры даже в сложных условиях. В качестве конструктивного модуля она может быть целенаправленно адаптирована к различным отраслевым стандартам и практически ко всем случаям применения и легко использоваться во взрывоопасных или санитарно-гигиенических зонах.
Краткий обзор
- Измерительный преобразователь кислорода на базе современной лазерной спектроскопии (TDLS)
- Компактная конструкция, адаптированная к соответствующим условиям использования
- Очень простое управление и установка
- Сочетается с переключением измерительных точек
- Гибкая практически для любого случая применения
- Возможность модульного расширения
Ваши преимущества
- Надёжные измерения при сложных условиях измерения и в загрязнённых газах
- Тонкая газоподготовка и, в следствии этого, минимальные затраты на техническое обслуживание
- Может использоваться во взрывоопасных зонах
- Простота использования и установки
- Низкие эксплуатационные расходы
Показать всё Скрыть всё - Система Transic Extractive
| Измеряемые величины | O2 |
| Макс. количество измеряемых величин | 1 |
| Принципы измерения | Диодная лазерная спектроскопия (TDLS) |
| Диапазоны измерения | | O2 | 0 ... 5 Vol.-% / 0 ... 100 Vol.-% |
|
| Время настройки | ≤ 10 s |
| Точность | ≤ 0,2 Vol.-% |
| Дрейф нулевой точки | ± 0,1 Vol.-% в год |
| Рабочая температура | –20 °C ... +200 °CДругие температуры по запросу |
| Рабочее давление | 800 hPa ... 15.000 hPaБолее высокие давления по запросу |
| Температура окружающей среды | –20 °C ... +60 °C |
| Температура хранения | –20 °C ... +80 °C |
| Допуск по взрывобезопасности | | IECEx | Приемопередающий блок: II 1/2G Ex ib IIB T4 Gb, II 2D Ex ib tb IIIC T85°C Db Измерительный зонд: II 1/2G Ex op is IIB T4 Ga, II 2D Ex ib tb IIIC T85°C Db Источник питания: II 2G Ex e mb [ib] IIB T4 Gb, II 2D Ex tb [ib] IIIC T85°C DbОтносится к самому TRANSIC, не обязательно для всей системы | | ATEX | Приемопередающий блок: II 1/2G Ex ib IIB T4 Gb, II 2D Ex ib tb IIIC T85°C Db Измерительный зонд: II 1/2G Ex op is IIB T4 Ga, II 2D Ex ib tb IIIC T85°C Db Источник питания: II 2G Ex e mb [ib] IIB T4 Gb, II 2D Ex tb [ib] IIIC T85°C DbОтносится к самому TRANSIC, не обязательно для всей системы | | NEC/CEC (US/CA) | Приемопередающий блок: Class I, Division 2, Group A, B, C, D T4 Измерительный зонд: Class I, Division 1 + 2, Group A, B, C, D T4Относится к самому TRANSIC, не обязательно для всей системы |
|
| Электробезопасность | CE |
| Класс защиты | IP66 |
| Аналоговые выходы | 1 Выходы:0/4 ... 20 mA, 500 Ω 1 Выходы:0/4 ... 20 mA, 200 ΩТолько в ATEX/IECEx-исполнении TRANSIC151LP |
| Цифровые выходы | 1 Релейный контакт:30 V AC, 1 A / 60 V DC, 0,5 A 1 Выход NAMUR:Только в ATEX/IECEx-исполнении TRANSIC151LP |
| Интерфейсы | RS-485 (неприменимо к исполнению ATEX/IECEx) RS-232 (сервисный интерфейс, неприменимо к исполнению ATEX/IECEx) USB (без допуска для применения во взрывоопасной зоне) |
| Размеры (Ш x В x Г) | 500 mm x 500 mm x 400 mm (Базовый вариант, в зависимости от исполнения) |
| Вес | 15 kg ... 30 kgВ зависимости от комплектации |
| Источник питания | | Напряжение | 24 V DC TRANSIC151LP: 21,6 ... 26,4 V | | В исполнении ATEX/IECEx питание от источника TSA151, блок питания PELV является обязательным | | Потребление тока | ≤ 500 mA TRANSIC151LP: ≤ 240 mAВ зависимости от исполнения | | Потребляемая мощность | ≤ 6 W TRANSIC151LP: ≤ 5,2 WВ зависимости от исполнения |
|
| Корректирующие функции | Юстировка с использованием атмосферного воздуха или проверочных газов |
| Контрольные функции | Контроль загрязнения |
Показать всё Скрыть всё Технические чертежи

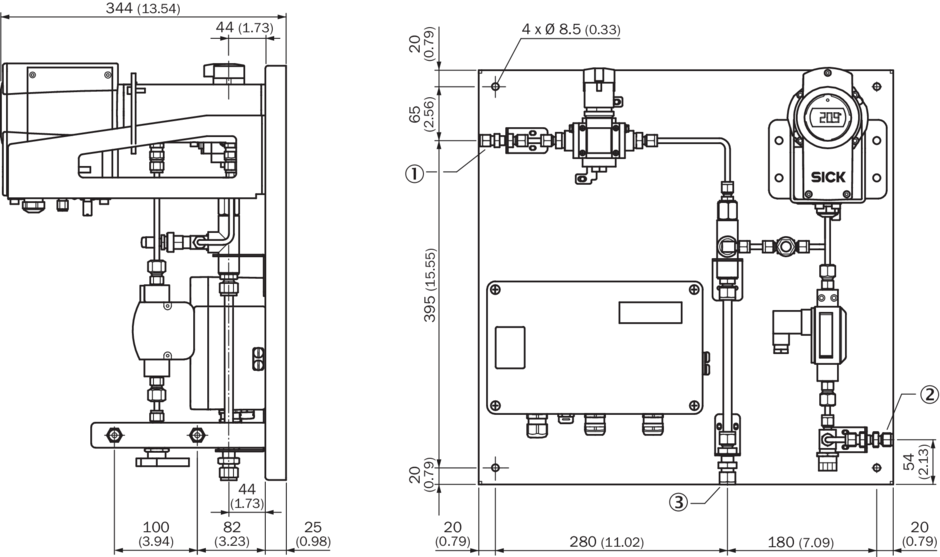

Габаритный чертеж Система Transic Extractive
