• Характеристики

  Диапазон измерения	–30 °C +130 °C
  Выходной сигнал	Pt100, 2-жильный

• Производительность

  Точность измерительного элемента	Класс B согласно IEC 60751
  Оценка	Время отклика t50: ≤ 2,5 с 1) Время отклика t90: ≤ 6 с 1)

  • 1) В зависимости от конфигурации датчика, согласно IEC 60751.

• Механика/электроника

  Технические подключения	Резьба M14 x 1,5
  Длина щупа / диаметр измерительного щупа	40 mm / 5 mm
  Материалы, соприкасающиеся со средой	Нержавеющая сталь 1.4305
  Материал корпуса	Нержавеющая сталь 1.4305
  Измерительный ток	0,3 mA ... 1 mA
  Электробезопасность	Класс защиты: III
  Сертификат RoHS	✔
  Вес	Ок. 30 г (в зависимости от исполнения)

• Данные окружающей среды

  Температура окружающей среды	–40 °C ... +100 °C 1)
  Температура хранения и транспортировки	–40 °C ... +85 °C
  Ударопрочность согласно IEC 60751	500 g
  Виброустойчивость согласно IEC 60751	3 g

  • 1) Из-за малой монтажной длины температура штекера может достигать недопустимо высоких значений. Этот фактор следует учитывать при оборудовании точки измерения и выборе соответствующего соединительного кабеля.

• Классификации

  ECl@ss 5.0	27200208
  ECl@ss 5.1.4	27200208
  ECl@ss 6.0	27200208
  ECl@ss 6.2	27200208
  ECl@ss 7.0	27200208
  ECl@ss 8.0	27200208
  ECl@ss 8.1	27200208
  ECl@ss 9.0	27200208
  ETIM 5.0	EC001446
  ETIM 6.0	EC001446
  UNSPSC 16.0901	41112211

Показать всё Скрыть всё

Технические чертежи

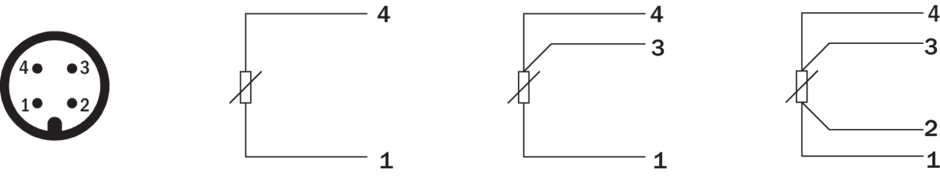

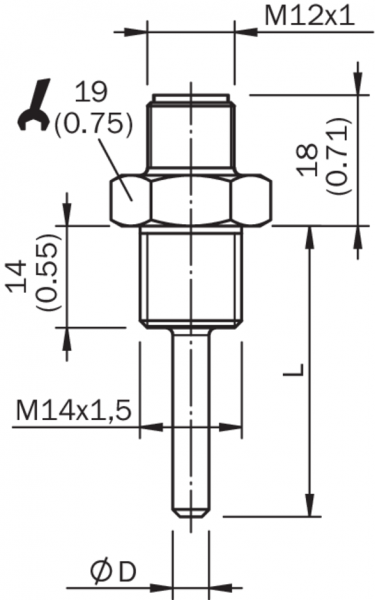

Габаритный чертеж Тип подключения Круглый штекерный соединитель M12 x 1, выходной сигнал Pt100/Pt1000 Вид: Галерея Список Показать всё Скрыть всё
