• Производительность

  Дистанция измерения, предельная дистанция измерения	350 mm ... 3.400 mm, 5.000 mm
  Объект измерения	Естественные объекты
  Разрешение	≥ 0,18 mm
  Точность воспроизведения	± 0,15 % 1)
  Точность	± 1 % 1) 2)
  Температурная компенсация	✔
  Оценка	180 ms 3)
  Время вывода	43 ms
  Ультразвуковая частота (типичная)	120 kHz
  Зона действия (типичная)	См. диаграммы
  Доп. функция	Обучаемый аналоговый выход, автоматическое переключение между выходом по току и напряжению, температурная компенсация, синхронизация до 10 датчиков, мультиплексер: отсутствие взаимной интерференции датчиков количеством до 10, настраиваемые фильтры: измеряемые величины, сила фильтра, регулируемая чувствительность, подавление переднего фона и зона действия, сброс на заводские настройки, конфигурируемый аналоговый выход, инвертируемый аналоговый выход 4)

  • 1) В отношении последнего результата измерения.
  • 2) Температурная компенсация может быть отключена, без компенсации: 0,17 % / K.
  • 3) Схема последующего сглаживания аналогового сигнала может в зависимости от ситуации увеличить время отклика до 200 %.
  • 4) Функции могут различаться в зависимости от варианта датчика.

• Интерфейсы

  Аналоговый выход 1 x 0 V ... 10 V (≥ 100 kΩ) 1)
  Аналоговый выход 1 x 4 mA ... 20 mA (≤ 500 Ω) 1) 2) Разрешение аналогового выхода 12 bit
  Многофункциональный вход (MF)	1 x MF

  • 1) Автоматическое переключение между токовым выходом и выходом по напряжению в зависимости от нагрузки.
  • 2) При 4 мА ... 20 мА и UВ ≤ 20 В макс. нагрузка ≤ 100 Ω.

• Механика/электроника

  Напряжение питания UV	Пост. ток 9 V ... 30 V 1) 2)
  Потребляемая мощность	≤ 1,2 W 3)
  Время инициализации	< 450 ms 4)
  Тип корпуса	Прямоугольный
  Материал корпуса	PBT PET УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
  Тип подключения	Разъем, M12, 5-контактный
  Индикация	2 x LED
  Вес	180 g
  Выходной коннектор передатчика	Прямой
  Тип защиты	IP67
  Класс защиты	III

  • 1) Предельные значения, с защитой от неправильной полярности. Эксплуатация в сетях с защитой от короткого замыкания: макс. 8 А, класс 2.
  • 2) 15 В ... 30 В при использовании аналогового выхода напряжения.
  • 3) Без нагрузки.
  • 4) Схема последующего сглаживания аналогового сигнала в зависимости от ситуации может увеличивать время инициализации до 200 %.

• Данные окружающей среды

  Рабочий диапазон температур	–25 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +85 °C

• Классификации

  ECl@ss 5.0	27270804
  ECl@ss 5.1.4	27270804
  ECl@ss 6.0	27270804
  ECl@ss 6.2	27270804
  ECl@ss 7.0	27270804
  ECl@ss 8.0	27270804
  ECl@ss 8.1	27270804
  ECl@ss 9.0	27270804
  ETIM 5.0	EC001846
  ETIM 6.0	EC001846
  UNSPSC 16.0901	41111960

Показать всё Скрыть всё

Технические чертежи

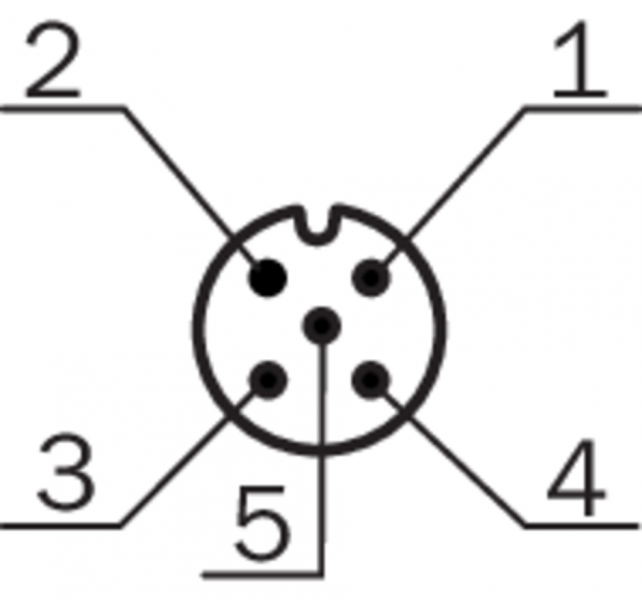

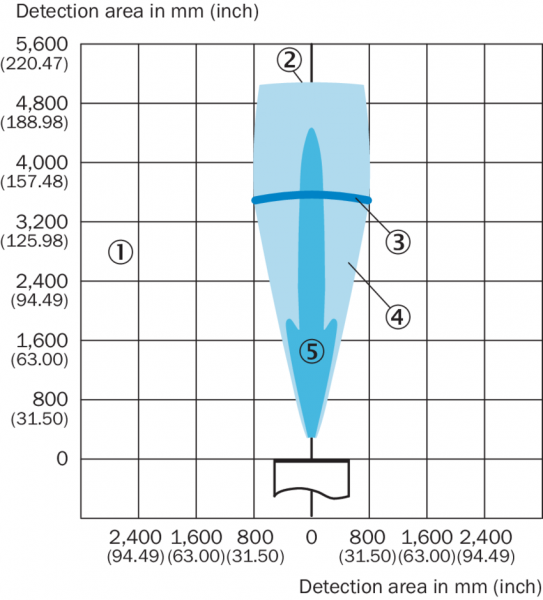

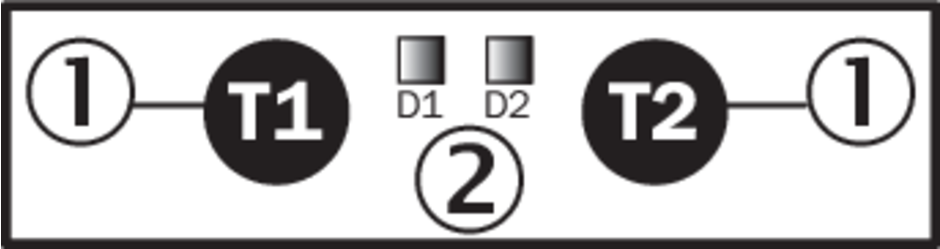

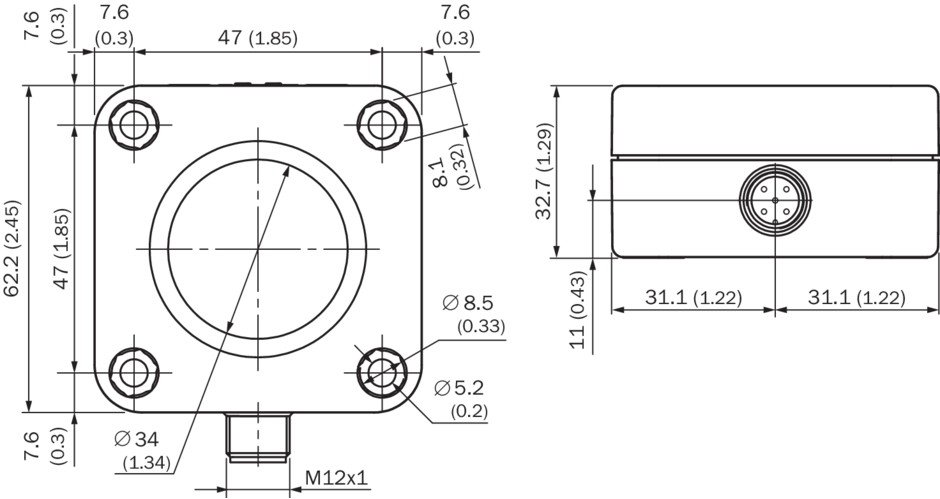

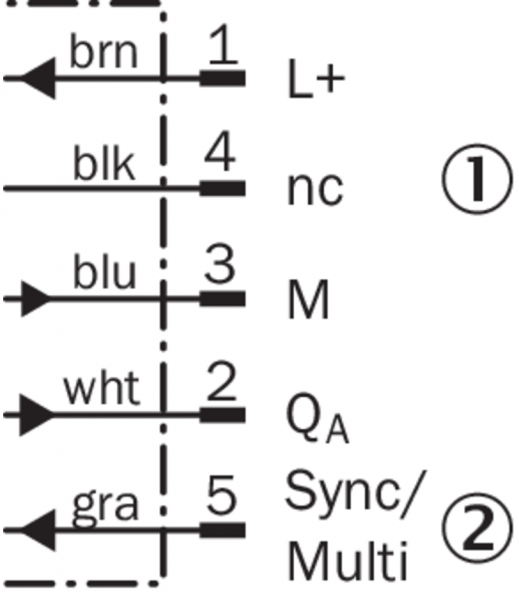

Габаритный чертеж UC30-214 Тип подключения Схема соединений Варианты настройки Зона распознавания UM30-214, UC30-214 Вид: Галерея Список Показать всё Скрыть всё
