• Производительность

  Дистанция измерения, предельная дистанция измерения	20 mm ... 150 mm, 250 mm 1)
  Объект измерения	Естественные объекты
  Разрешение	≥ 0,1 mm
  Точность воспроизведения	± 0,15 % 2)
  Точность	± 1 % 2)
  Температурная компенсация	✔
  Оценка	24 ms 3)
  Время вывода	8 ms
  Ультразвуковая частота (типичная)	380 kHz
  Зона действия (типичная)	См. диаграммы
  Доп. функция	Режимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый переключающий выход, инвертируемый, обучаемый аналоговый выход, инвертируемый, температурная компенсация, блокировка пользовательского интерфейса 4)

  • 1) Обучение от 21 мм.
  • 2) В отношении последнего результата измерения.
  • 3) Схема последующего сглаживания аналогового сигнала может в зависимости от ситуации увеличить время отклика до 200 %.
  • 4) Функции могут различаться в зависимости от варианта датчика.

• Интерфейсы

  Аналоговый выход 1 x 0 V ... 10 V (≥ 100 kΩ)

  Аналоговый выход Разрешение аналогового выхода 12 bit

• Механика/электроника

  Напряжение питания UV	Пост. ток 15 V ... 30 V 1)
  Потребляемая мощность	≤ 0,75 W 2)
  Время инициализации	< 300 ms
  Тип корпуса	Прямоугольный
  Материал корпуса	АБС-пластик УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
  Тип подключения	Разъем, M8, 3-контактный
  Индикация	2 x LED
  Вес	10 g
  Выходной коннектор передатчика	Прямой
  Тип защиты	IP67
  Класс защиты	III

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–25 °C ... +70 °C 1)
  Диапазон температур при хранении	–40 °C ... +85 °C

  • 1) При рабочих температурах > 50 °C датчик UC4 следует монтировать с полным прилеганием всей задней поверхности.

• Классификации

  ECl@ss 5.0	27270804
  ECl@ss 5.1.4	27270804
  ECl@ss 6.0	27270804
  ECl@ss 6.2	27270804
  ECl@ss 7.0	27270804
  ECl@ss 8.0	27270804
  ECl@ss 8.1	27270804
  ECl@ss 9.0	27270804
  ETIM 5.0	EC001846
  ETIM 6.0	EC001846
  UNSPSC 16.0901	41111960

Показать всё Скрыть всё

Технические чертежи

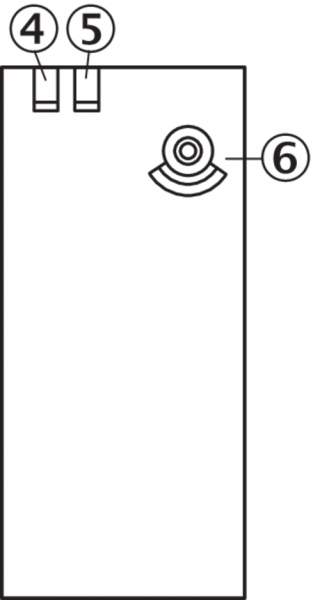

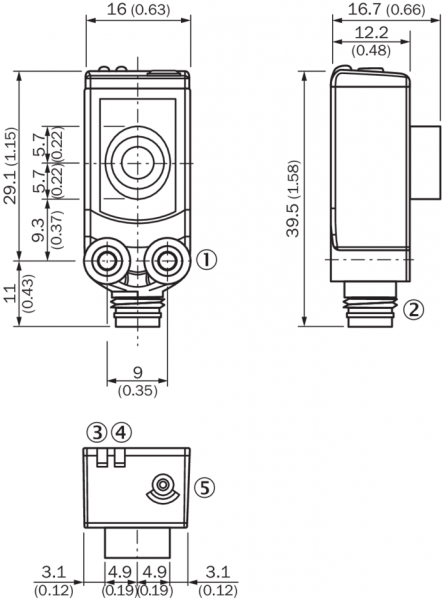

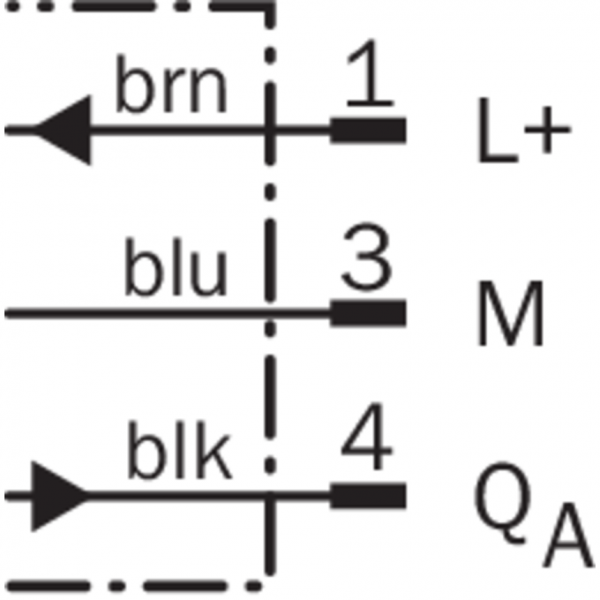

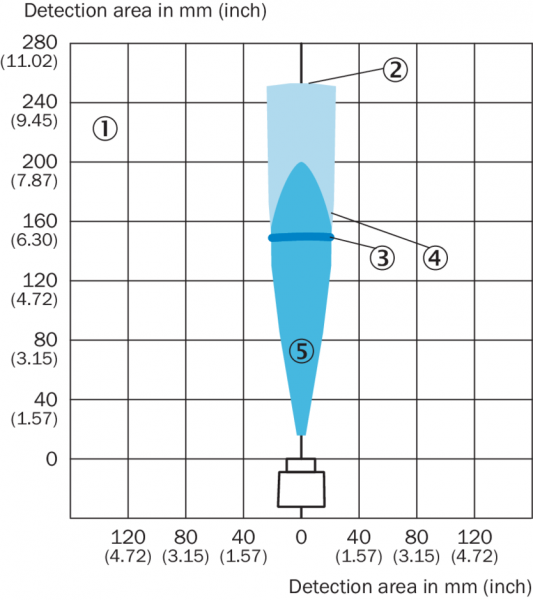

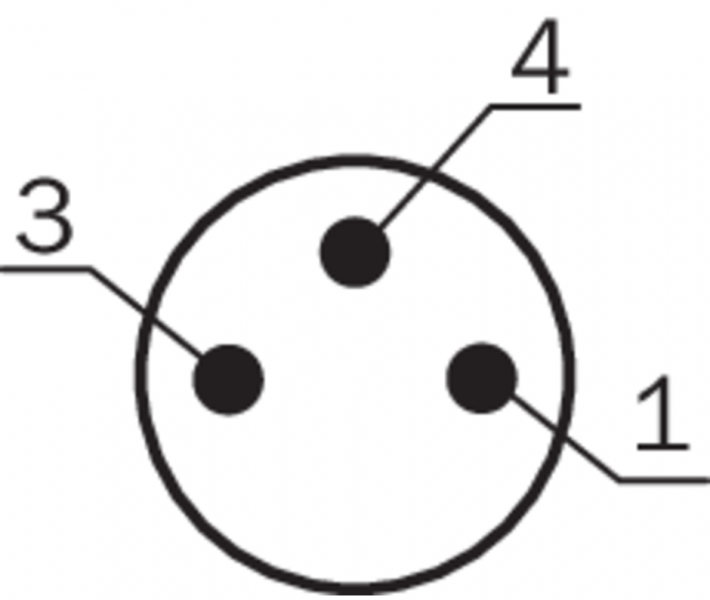

Габаритный чертеж Тип подключения Разъем M8, 3-конт. Схема соединений Варианты настройки Зона распознавания UC4-13 Вид: Галерея Список Показать всё Скрыть всё
