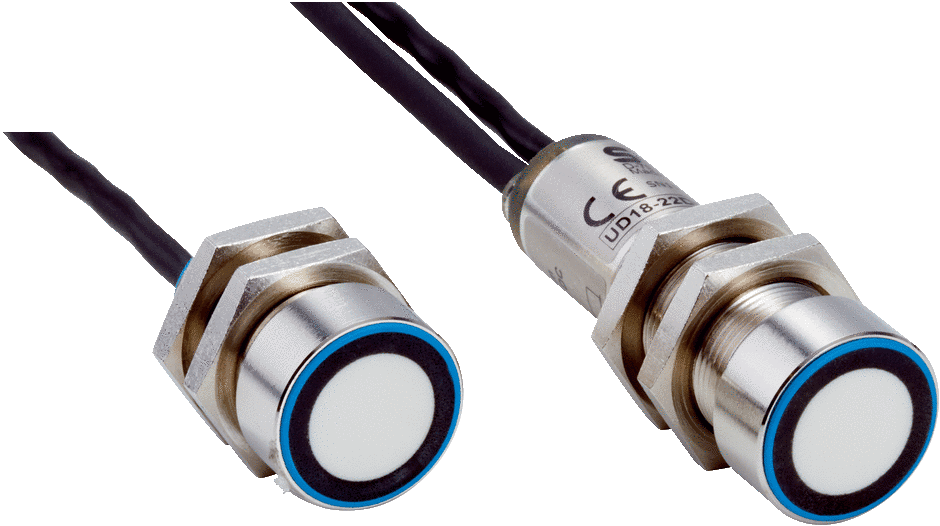

• Производительность

  Объект измерения	Естественные объекты
  Разрешение	1 слой материала
  Оценка	5,5 ms 1)
  Частота переключения	100 Hz
  Время вывода	5 ms, режим триггера: < 0,5 мс 1)
  Ультразвуковая частота (типичная)	200 kHz
  Доп. функция	3 варианта уровней чувствительности, Программирование до 4 индивидуальных уровней чувствительности, Переключение уровней чувствительности в процессе работы, Возможность настройки с помощью ПО Connect+ 2)
  Монтажное расстояние	30 mm ... 70 mm, 50 мм ± 3 мм (настройка по умолчанию)
  Слепая зона	7 mm ... 7 mm (перед передатчиком и приемником)
  Допустимое угловое отклонение	± 45° от вертикали до слоя материала
  Распознаваемый материал	Бумага разной плотности: 100 g/m² ... 2.000 g/m² Кашированные фольгой листовые материалы и пленка: ≤ 5 mm Самоклеящаяся пленка, жесть: ≤ 2 mm Гофрированный картон: одноволновые типы F, N и G Японская бумага (васи) Кремниевые пластины Печатные платы

  • 1) Возможность настройки с помощью ПО Connect+.
  • 2) Функции могут различаться в зависимости от варианта датчика.

• Интерфейсы

  Переключающий выход	2 x NPN (200 mA) 1) 2) 3)
  Управляющий вход	3 x

  • 1) Переключающие выходы Q1 и Q2 с защитой от короткого замыкания.
  • 2) Q1: переключающий выход «двойной слой» Q2: переключающий выход «нет материала / одинарный слой», соответственно нормально закрытый контакт.
  • 3) PNP: активен = Uv - (< 2 В) / неактивен = 0 В, NPN: неактивен ≤ 2 В / неактивен = Uv.

• Механика/электроника

  Напряжение питания UV	Пост. ток 20 V ... 30 V 1)
  Потребляемая мощность	≤ 1,5 W 2)
  Время инициализации	< 750 ms
  Тип корпуса	Цилиндрический
  Материал корпуса	Никелированная латунь PBT PA УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
  Тип подключения	Соединительный кабель со свободным концом: 7 x 0,25 мм2, 2 м, PUR Передатчик: кабель соединения с приемником со штекером M8, 3-контактный, 1 м, ПУ Приемник: переходной провод на передатчик с гнездовым разъемом M8, 3-конт., 1,2 м, PUR
  Индикация	2 x LED
  Вес	160 g
  Выходной коннектор передатчика	Прямой
  Тип защиты	IP65
  Класс защиты	III

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	+5 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +85 °C

• Классификации

  ECl@ss 5.0	27270804
  ECl@ss 5.1.4	27270804
  ECl@ss 6.0	27270804
  ECl@ss 6.2	27270804
  ECl@ss 7.0	27270804
  ECl@ss 8.0	27270804
  ECl@ss 8.1	27270804
  ECl@ss 9.0	27270804
  ETIM 5.0	EC001846
  ETIM 6.0	EC001846
  UNSPSC 16.0901	41111960

Показать всё Скрыть всё

Технические чертежи

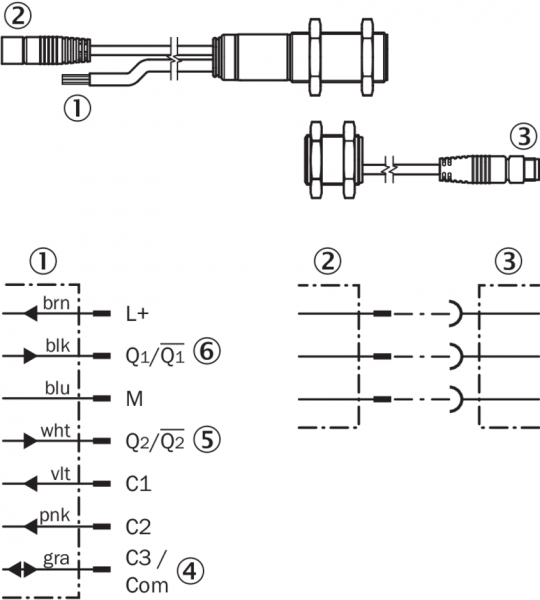

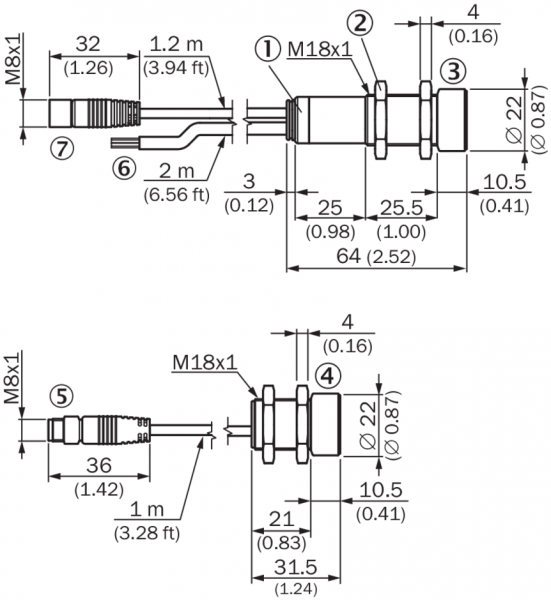

Габаритный чертеж Схема соединений Вид: Галерея Список Показать всё Скрыть всё
