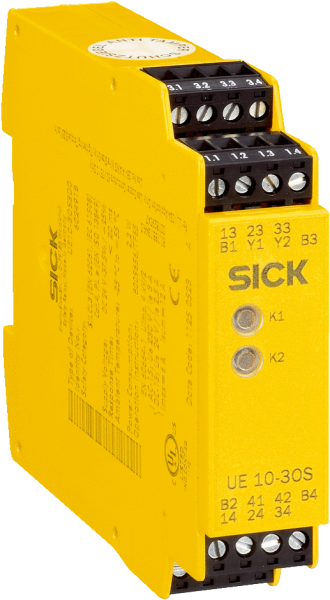

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) 1) SILCL3 (EN 62061) 1)
  Категория	Категория 4 (EN ISO 13849) 1)
  Уровень производительности	PL e (EN ISO 13849) 1)
  Значение B10d	1,26 x 106 циклов срабатывания (AC-15, 230 V, I = 1,5 A) 5,9 x 106 циклов срабатывания (AC-15, 230 V, I = 0,75 A) 4,35 x 105 циклов срабатывания (DC-13, 24 V, I = 2,5 A) 1 x 107 циклов срабатывания (DC-13, 24 V, I = 0,63 A)
  PFHd (средняя вероятность опасного отказа в час)	3,0 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

  • 1) При контроле токопроводящей линии ответной сигнализации Y1–Y2 (контроль внешних устройств) соответствующим базовым устройством.

• Интерфейсы

  Тип подключения	Вставные винтовые зажимы
  Количество токопроводящих линий разблокировки (нормально открытый)	3, важный для безопасности

• Электрические данные - Эксплуатационные параметры

  Напряжение питания B1-B2/B3-B4 Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока PELV Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока PELV или SELV
  Потребляемая мощность	2,4 W (DC)
  Категория перенапряжения	III (см. руководство по эксплуатации)
  Расчетное напряжение на изоляции Ui	300 V AC
  Максимально допустимое импульсное напряжение Uimp	4 kV
  Испытательное напряжение	2 kV (50 Hz) (EN 60439-1)

• Электрические данные - Входные контуры: B1-B2/B3-B4

  Входное напряжение	24 V DC (15 V DC ... 30 V DC)
  Входной ток	≤ 500 mA

• Электрические данные - Выходные токопроводящие линии: 13/14, 23/24, 33/34, 41/42, Y1/Y2

  Время задержки возврата реле	(≤ 20 ms) 1)
  Количество токопроводящих линий разблокировки (нормально открытый)	3, важный для безопасности
  Количество сигнальных токопроводящих линий (нормально закрытый)	1, не относится к безопасности
  Количество токопроводящих линий обратной связи (нормально закрытый)	1, Контроль внешних устройств (EDM)
  Тип контакта	С принудительным управлением
  Материал контактов	Серебряный сплав, тонкое золочение
  Напряжение переключения Токопроводящая линия разблокировки 10 V AC ... 230 V AC 10 V DC ... 300 V DC Сигнальная токопроводящая линия 10 V AC, 10 V DC ... 230 V AC, 300 V DC Токопроводящая линия обратной связи 10 V DC ... 24 V DC
  Допустимая токовая нагрузка на устройство переключения выходного сигнала Токопроводящая линия разблокировки 5 mA ... 6 A Сигнальная токопроводящая линия 5 mA ... 6 A Токопроводящая линия обратной связи 5 mA ... 100 mA Суммарный ток ≤ 12 A
  Категория потребления	AC-15/DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	4 A (230 V AC) 360 циклов срабатывания/ч 3 A (230 V AC) 3600 циклов срабатывания/ч 4 A (24 V DC) 360 циклов срабатывания/ч 2,5 A (24 V DC) 3600 циклов срабатывания/ч
  Срок службы механических компонентов (контакты реле)	1 x 107 циклов срабатывания
  Срок службы электрических компонентов (контакты реле)	2 x 106 циклов срабатывания

  • 1) K1/K2.

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 114 mm x 96,5 mm
  Вес	0,2 kg

• Классификации

  ECl@ss 5.0	27371990
  ECl@ss 5.1.4	27371990
  ECl@ss 6.0	27371819
  ECl@ss 6.2	27371819
  ECl@ss 7.0	27371819
  ECl@ss 8.0	27371819
  ECl@ss 8.1	27371819
  ECl@ss 9.0	27371819
  ETIM 5.0	EC001449
  ETIM 6.0	EC001449
  UNSPSC 16.0901	41113704

Показать всё Скрыть всё

Технические чертежи

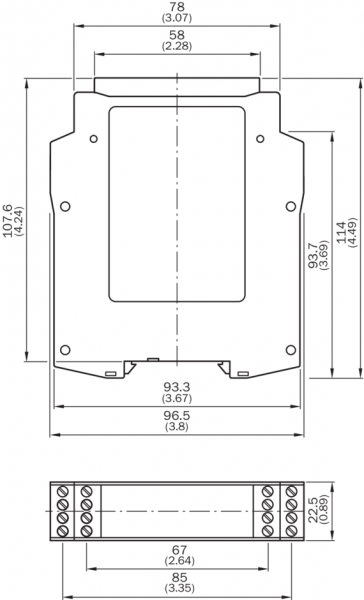

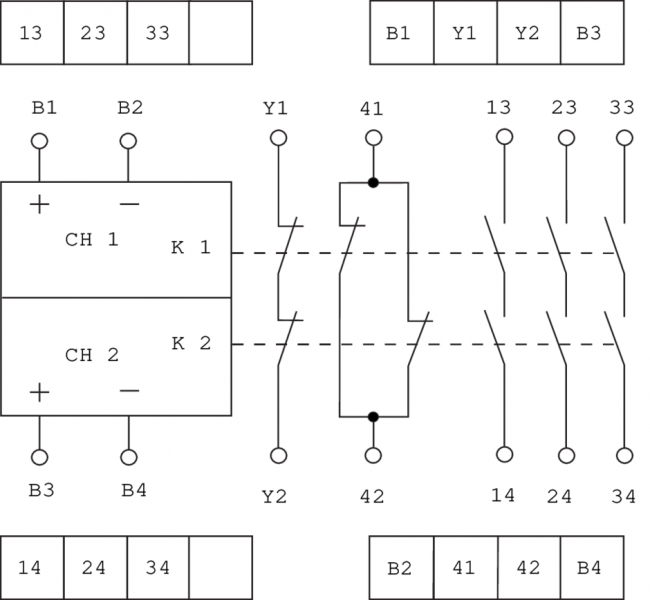

Габаритный чертеж Схема соединений Вид: Галерея Список Показать всё Скрыть всё
