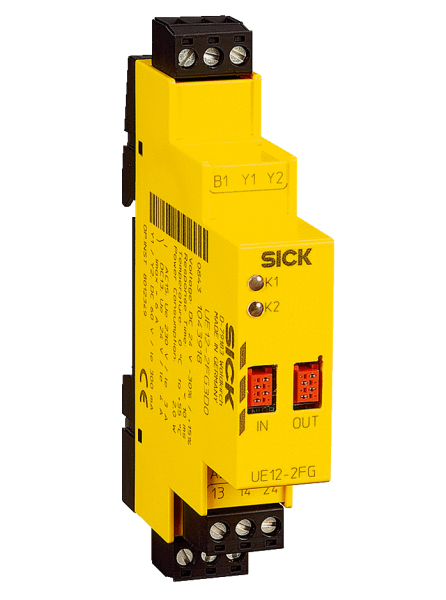

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) 1) SILCL3 (EN 62061) 1)
  Категория	Категория 4 (EN ISO 13849) 1)
  Уровень производительности	PL e (EN ISO 13849) 1)
  Значение B10d	1 x 105 циклов срабатывания (AC-15, 230 V, I = 2 A) 2,5 x 105 циклов срабатывания (AC-15, 230 V, I = 1 A) 5,4 x 105 циклов срабатывания (DC-13, 24 V, I = 0.5 A) 1 x 107 циклов срабатывания (DC-13, 24 V, I ≤ 2 A)
  PFHd (средняя вероятность опасного отказа в час)	1,2 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

  • 1) При контроле токопроводящей линии ответной сигнализации Y1–Y2 (контроль внешних устройств) соответствующим базовым устройством.

• Интерфейсы

  Тип подключения	Вставные винтовые зажимы
  Количество токопроводящих линий разблокировки (нормально открытый)	2, важный для безопасности
  Количество токопроводящих линий обратной связи (нормально закрытый)	1

• Электрические данные - Эксплуатационные параметры

  Напряжение питания B1/A2, B2/A2 Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока PELV Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока PELV или SELV
  Остаточная пульсация	(≤ 2,4 Vss) 1)
  Потребляемая мощность	(≤ 2 W (DC))
  Категория перенапряжения	II
  Расчетное напряжение на изоляции Ui	300 V AC
  Максимально допустимое импульсное напряжение Uimp	4 kV
  Испытательное напряжение	1,2 kV (50 Hz) (EN 60439-1)

  • 1) В режиме постоянного тока, в пределах UE.

• Электрические данные - Входные контуры: B1, B2

  Входное напряжение	24 V DC (16,8 V DC ... 27,6 V DC)
  Входной ток	≤ 50 mA
  Время сброса	≤ 30 ms
  Ширина контрольного импульса	≤ 1 ms

• Электрические данные - Выходные токопроводящие линии: 13/14, 23/24, Y1/Y2

  Время задержки возврата реле	(≤ 10 ms)
  Количество токопроводящих линий разблокировки (нормально открытый)	2, важный для безопасности
  Количество токопроводящих линий обратной связи (нормально закрытый)	1, Контроль внешних устройств (EDM)
  Тип контакта	С принудительным управлением
  Материал контактов	Серебряный сплав, тонкое золочение
  Напряжение переключения Токопроводящая линия разблокировки 10 V AC/DC ... 250 V AC/DC Токопроводящая линия обратной связи 0,1 V AC/DC ... 60 V AC/DC
  Допустимая токовая нагрузка на устройство переключения выходного сигнала Токопроводящая линия разблокировки 10 mA ... 6 A Токопроводящая линия обратной связи 1 mA ... 300 mA Мощность переключения ≤ 1.500 VA (AC) ≤ 200 W (DC)
  Категория потребления	AC-15/DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	3 A (230 V AC) 4 A (24 V DC)
  Срок службы механических компонентов (контакты реле)	1 x 107 циклов срабатывания
  Срок службы электрических компонентов (контакты реле)	1 x 105 циклов срабатывания

• Механические данные

  Размеры (Ш x В x Г)	17,8 mm x 105,5 mm x 70,8 mm
  Вес	91 g

• Классификации

  ECl@ss 5.0	27371990
  ECl@ss 5.1.4	27371990
  ECl@ss 6.0	27371819
  ECl@ss 6.2	27371819
  ECl@ss 7.0	27371819
  ECl@ss 8.0	27371819
  ECl@ss 8.1	27371819
  ECl@ss 9.0	27371819
  ETIM 5.0	EC001449
  ETIM 6.0	EC001449
  UNSPSC 16.0901	41113704

Показать всё Скрыть всё

Технические чертежи

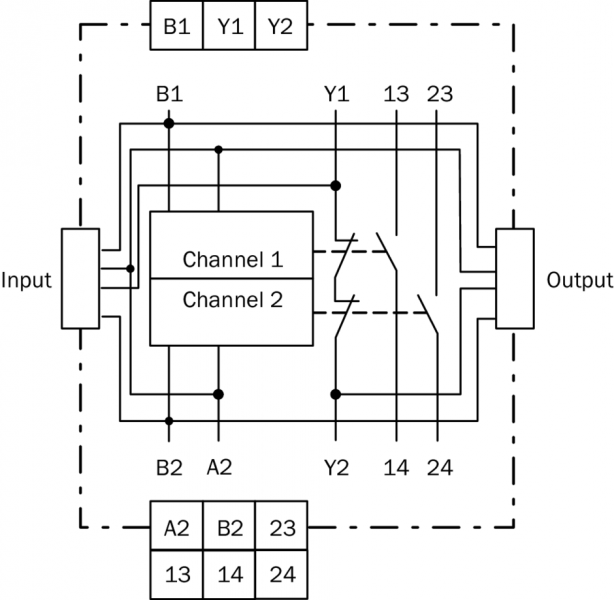

Схема соединений Вид: Галерея Список Показать всё Скрыть всё
