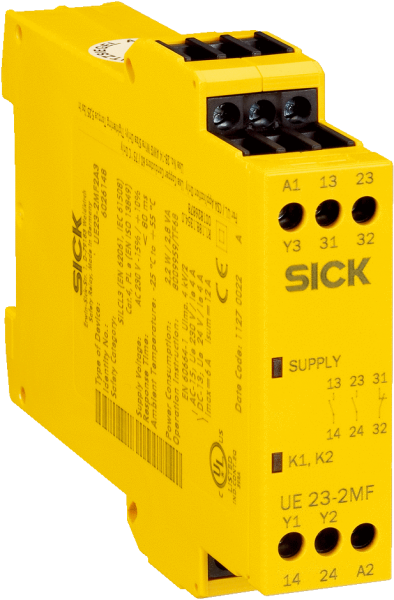

• Параметры техники безопасности

  Класс надежности	SILCL2 (EN 62061)
  Категория	Категория 3 (EN ISO 13849)
  Уровень производительности	PL d (EN ISO 13849)
  Значение B10d	5,45 x 104 циклов срабатывания (AC-15, 230 V, I = 3 A) 1,26 x 106 циклов срабатывания (AC-15, 230 V, I = 1.5 A) 5,9 x 106 циклов срабатывания (AC-15, 230 V, I = 0.75 A) 4,35 x 105 циклов срабатывания (DC-13, 24 V, I = 2.5 A) 1 x 107 циклов срабатывания (DC-13, 24 V, I = 0.63 A)
  PFHd (средняя вероятность опасного отказа в час)	3,0 x 10-6 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Категория останова	0 (EN 60204-1)

• Интерфейсы

  Тип подключения	Фиксированные винтовые зажимы
  Количество токопроводящих линий разблокировки (нормально открытый)	2, важный для безопасности

• Электрические данные - Эксплуатационные параметры

  Класс защиты	II, безопасное разделение (EN 50178)
  Напряжение питания UV A1, A2 115 V AC (98 V AC ... 132 V AC)
  Потребляемая мощность	(≤ 3 VA)
  Категория перенапряжения	III
  Расчетное напряжение на изоляции Ui	300 V AC
  Максимально допустимое импульсное напряжение Uimp	6 kV
  Испытательное напряжение	3,5 kV (50 Hz) (EN 60439-1)

• Электрические данные - Управляющее напряжение: Y1-Y2-Y3

  Управляющее напряжение	(≤ 40 V DC)
  Управляющий ток	≤ 20 mA
  Ток короткого замыкания	≤ 250 mA
  Защита от короткого замыкания	Сопротивление PTC
  Время сброса Вручную ≤ 70 ms Автоматически ≤ 600 ms
  Гальваническая развязка	✔

• Электрические данные - Выходные токопроводящие линии: 13/14, 23/24, 31/32

  Время задержки возврата реле	(≤ 80 ms) 1)
  Количество токопроводящих линий разблокировки (нормально открытый)	2, важный для безопасности
  Количество сигнальных токопроводящих линий (нормально закрытый)	1, не относится к безопасности
  Тип контакта	С принудительным управлением
  Материал контактов	Серебряный сплав, тонкое золочение
  Напряжение переключения Токопроводящая линия разблокировки 10 V ... 230 V AC 10 V ... 300 V DC Сигнальная токопроводящая линия 10 V AC, 10 V DC ... 230 V AC, 300 V DC
  Допустимая токовая нагрузка на устройство переключения выходного сигнала Токопроводящая линия разблокировки 10 mA ... 6 A Сигнальная токопроводящая линия 10 mA ... 6 A Суммарный ток ≤ 12 A
  Категория потребления	AC-15/DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	4 A (230 V AC) 360 циклов срабатывания/ч 3 A (230 V AC) 3600 циклов срабатывания/ч 4 A (24 V DC) 360 циклов срабатывания/ч 2,5 A (24 V DC) 3600 циклов срабатывания/ч
  Частота переключения	≤ 3600/ч
  Срок службы механических компонентов (контакты реле)	1 x 107 циклов срабатывания
  Срок службы электрических компонентов (контакты реле)	2 x 106 циклов срабатывания

  • 1) K1/K2.

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 123 mm x 93,5 mm
  Вес	0,27 kg

• Классификации

  ECl@ss 5.0	27371990
  ECl@ss 5.1.4	27371990
  ECl@ss 6.0	27371819
  ECl@ss 6.2	27371819
  ECl@ss 7.0	27371819
  ECl@ss 8.0	27371819
  ECl@ss 8.1	27371819
  ECl@ss 9.0	27371819
  ETIM 5.0	EC001449
  ETIM 6.0	EC001449
  UNSPSC 16.0901	41113704

Показать всё Скрыть всё

Технические чертежи

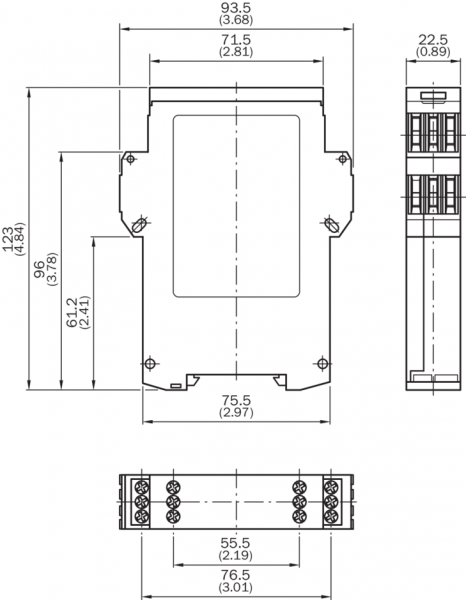

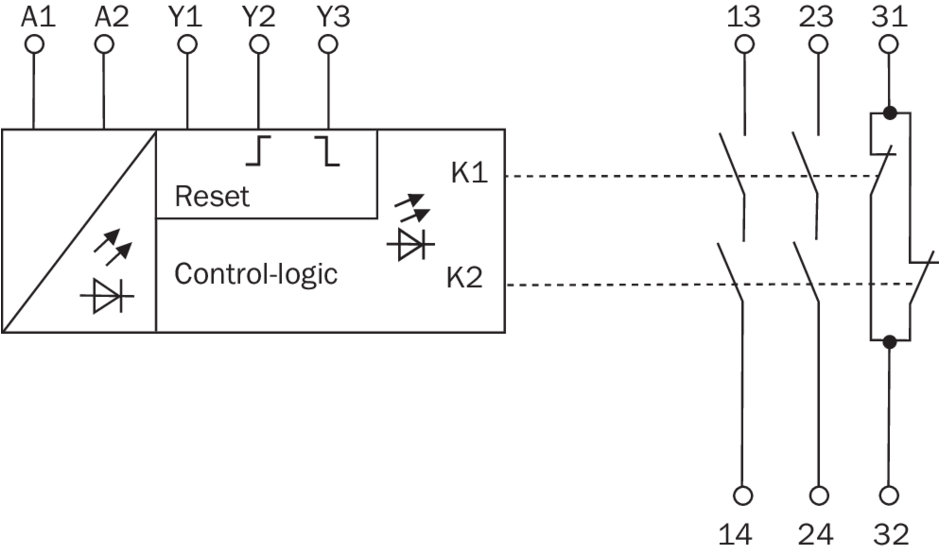

Габаритный чертеж Схема соединений Вид: Галерея Список Показать всё Скрыть всё
