Семейство UE23-2MF

ETI    SIEMENS    ABB    WIKA    IFM    ELKO EP    HYUNDAI    VEGA    KSR KUEBLER    Johnson Controls    Siemens IA/DT (CA01)    Bosch Rexroth    Alfa Laval    SICK    Others

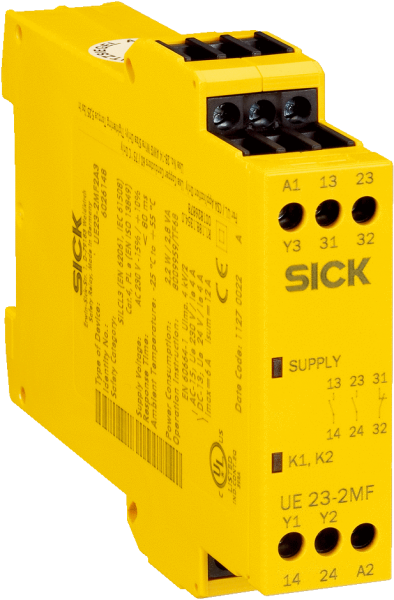

UE23-2MF2D3

Код: 6026146
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Параметры техники безопасности
    Класс надежностиSILCL2 (EN 62061)
    КатегорияКатегория 3 (EN ISO 13849)
    Уровень производительностиPL d (EN ISO 13849)
    Значение B10d

    5,45 x 104 циклов срабатывания (AC-15, 230 V, I = 3 A)

    1,26 x 106 циклов срабатывания (AC-15, 230 V, I = 1.5 A)

    5,9 x 106 циклов срабатывания (AC-15, 230 V, I = 0.75 A)

    4,35 x 105 циклов срабатывания (DC-13, 24 V, I = 2.5 A)

    1 x 107 циклов срабатывания (DC-13, 24 V, I = 0.63 A)

    PFHd (средняя вероятность опасного отказа в час)3,0 x 10-6 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
    Категория останова0 (EN 60204-1)
  • Интерфейсы
    Тип подключенияФиксированные винтовые зажимы
    Количество токопроводящих линий разблокировки (нормально открытый)2, важный для безопасности
  • Электрические данные - Эксплуатационные параметры
    Класс защитыII, безопасное разделение (EN 50178)
    Напряжение питания UVA1, A2
    24 V DC (19,2 V DC ... 30 V DC)
    Остаточная пульсация (≤ 2,4 Vss) 1)
    Потребляемая мощность (≤ 1 W)
    Категория перенапряженияIII
    Расчетное напряжение на изоляции Ui300 V AC
    Максимально допустимое импульсное напряжение Uimp6 kV
    Испытательное напряжение3,5 kV (50 Hz) (EN 60439-1)
    • 1) В режиме постоянного тока, в пределах UE.
  • Электрические данные - Управляющее напряжение: Y1-Y2-Y3
    Управляющее напряжениеUV - 2 V DC ... UV
    Управляющий ток≤ 20 mA
    Ток короткого замыкания≤ 250 mA
    Защита от короткого замыканияСопротивление PTC
    Время сброса
    Вручную≤ 70 ms
    Автоматически≤ 600 ms
  • Электрические данные - Выходные токопроводящие линии: 13/14, 23/24, 31/32
    Время задержки возврата реле (≤ 80 ms) 1)
    Количество токопроводящих линий разблокировки (нормально открытый)2, важный для безопасности
    Количество сигнальных токопроводящих линий (нормально закрытый)1, не относится к безопасности
    Тип контактаС принудительным управлением
    Материал контактовСеребряный сплав, тонкое золочение
    Напряжение переключения
    Токопроводящая линия разблокировки

    10 V ... 230 V AC

    10 V ... 300 V DC

    Сигнальная токопроводящая линия10 V AC, 10 V DC ... 230 V AC, 300 V DC
    Допустимая токовая нагрузка на устройство переключения выходного сигнала
    Токопроводящая линия разблокировки10 mA ... 6 A
    Сигнальная токопроводящая линия10 mA ... 6 A
    Суммарный ток≤ 12 A
    Категория потребленияAC-15/DC-13 (EN 60947-5-1)
    Расчетный рабочий ток (расчетное рабочее напряжение)

    4 A (230 V AC) 360 циклов срабатывания/ч

    3 A (230 V AC) 3600 циклов срабатывания/ч

    4 A (24 V DC) 360 циклов срабатывания/ч

    2,5 A (24 V DC) 3600 циклов срабатывания/ч

    Частота переключения≤ 3600/ч
    Срок службы механических компонентов (контакты реле)1 x 107 циклов срабатывания
    Срок службы электрических компонентов (контакты реле)2 x 106 циклов срабатывания
    • 1) K1/K2.
  • Механические данные
    Размеры (Ш x В x Г)22,5 mm x 123 mm x 93,5 mm
    Вес0,27 kg
  • Классификации
    ECl@ss 5.027371990
    ECl@ss 5.1.427371990
    ECl@ss 6.027371819
    ECl@ss 6.227371819
    ECl@ss 7.027371819
    ECl@ss 8.027371819
    ECl@ss 8.127371819
    ECl@ss 9.027371819
    ETIM 5.0EC001449
    ETIM 6.0EC001449
    UNSPSC 16.090141113704
Показать всё Скрыть всё

Технические чертежи

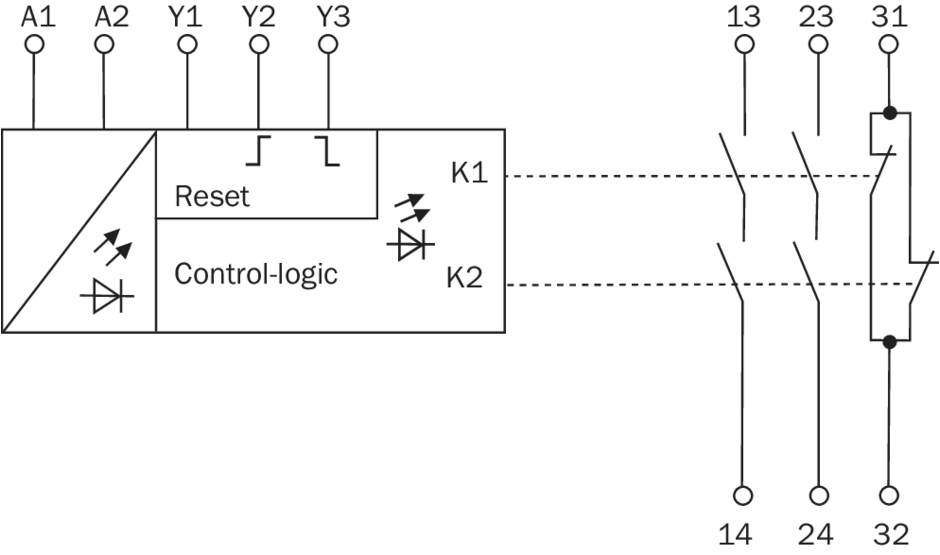

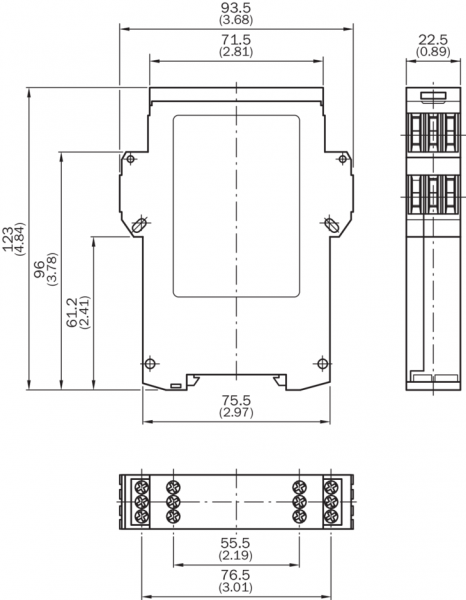

Габаритный чертеж Схема соединений Вид: Галерея Список Показать всё Скрыть всё
