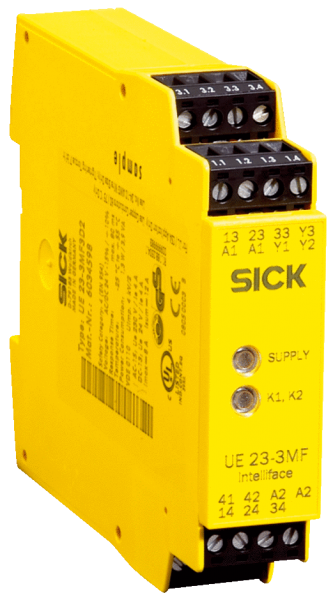

- Параметры техники безопасности
| Класс надежности | SILCL2 (EN 62061) |
| Категория | Категория 3 (EN ISO 13849) |
| Уровень производительности | PL d (EN ISO 13849) |
| Значение B10d | 3 x 105 циклов срабатывания (AC-15, 230 V, I = 5 A) 2 x 106 циклов срабатывания (DC-15, 230 V, I = 2 A) 7 x 106 циклов срабатывания (DC-13, 24 V, I = 1 A) |
| PFHd (средняя вероятность опасного отказа в час) | 2,0 x 10-7 (EN ISO 13849) |
| TM (заданная продолжительность работы) | 20 лет (EN ISO 13849) |
| Категория останова | 0 (EN 60204-1) |
- Интерфейсы
| Тип подключения | Фиксированные винтовые зажимы |
| Количество токопроводящих линий разблокировки (нормально открытый) | 3, важный для безопасности |
- Электрические данные - Эксплуатационные параметры
| Напряжение питания UV | A1, A2 | | 24 V DC (19,2 V DC ... 30 V DC) |
|
| Остаточная пульсация | (≤ 2,4 Vss) 1) |
| Потребляемая мощность | (≤ 1 W) |
| Категория перенапряжения | II |
| Расчетное напряжение на изоляции Ui | 300 V AC |
| Максимально допустимое импульсное напряжение Uimp | 4 kV |
| Испытательное напряжение | 2,2 kV (50 Hz) (EN 60439-1) |
- Электрические данные - Управляющее напряжение: Y1 - Y2 - Y3
| Управляющее напряжение | UV - 2 V DC ... UV |
| Управляющий ток | ≤ 20 mA |
| Ток короткого замыкания | ≤ 250 mA |
| Защита от короткого замыкания | 8 A gG, с характеристикой срабатывания B или C |
| Время сброса | | Вручную | ≤ 70 ms | | Автоматически | ≤ 600 ms |
|
- Электрические данные - Выходные токопроводящие линии: 13/14, 23/24, 31/32
| Время задержки возврата реле | (≤ 80 ms) 1) |
| Количество токопроводящих линий разблокировки (нормально открытый) | 3, важный для безопасности |
| Количество сигнальных токопроводящих линий (нормально закрытый) | 1, не относится к безопасности |
| Тип контакта | С принудительным управлением |
| Материал контактов | Серебряный сплав, тонкое золочение |
| Напряжение переключения | | Токопроводящая линия разблокировки | 5 V AC ... 230 V AC 5 V DC ... 300 V DC | | Сигнальная токопроводящая линия | 5 V AC, 5 V DC ... 230 V AC, 300 V DC |
|
| Допустимая токовая нагрузка на устройство переключения выходного сигнала | | Токопроводящая линия разблокировки | 10 mA ... 8 A | | Сигнальная токопроводящая линия | 10 mA ... 5 A |
|
| Категория потребления | AC-15/DC-13 (EN 60947-5-1) |
| Расчетный рабочий ток (расчетное рабочее напряжение) | 5 A (230 V AC) 360 циклов срабатывания/ч 5 A (24 V DC) 360 циклов срабатывания/ч |
| Частота переключения | ≤ 3600/ч |
| Срок службы механических компонентов (контакты реле) | 1 x 107 циклов срабатывания |
| Срок службы электрических компонентов (контакты реле) | 1 x 106 циклов срабатывания |
- Механические данные
| Размеры (Ш x В x Г) | 22,5 mm x 123 mm x 93,5 mm |
| Вес | 0,2 kg |
- Классификации
| ECl@ss 5.0 | 27371990 |
| ECl@ss 5.1.4 | 27371990 |
| ECl@ss 6.0 | 27371819 |
| ECl@ss 6.2 | 27371819 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 8.1 | 27371819 |
| ECl@ss 9.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC 16.0901 | 41113704 |
Показать всё Скрыть всё Технические чертежи

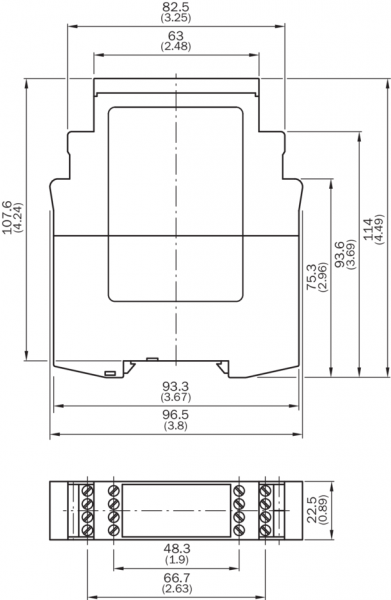

Габаритный чертеж Защитное реле

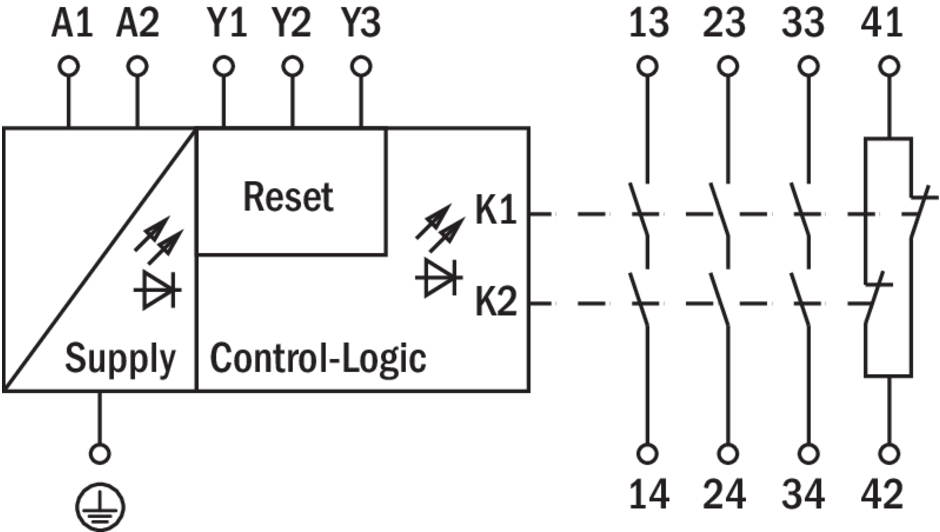

Схема соединений
