• Характеристики

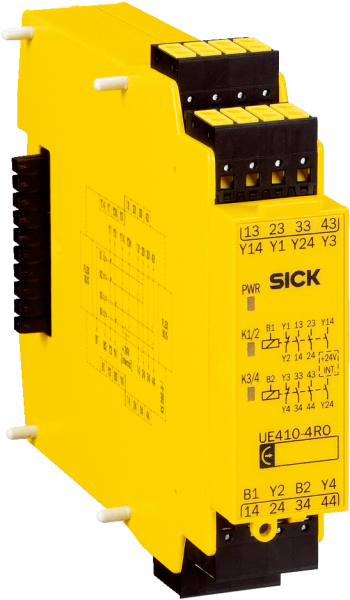

  Модуль	Релейный модуль
  Тип конфигурации	Через соединительную проводку

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)

• Интерфейсы

  Выходы	4 цепи разблокировки
  Количество управляющих входов	2 (B1, B2)
  Количество токопроводящих линий разблокировки	4 (13/14, 23/24, 33/34, 43/44)
  Количество сигнальных токопроводящих линий	2 (Y14, Y24)
  Количество цепей обратной связи	2 (Y1/Y2, Y3/Y4)
  Тип подключения	Вставные пружинные зажимы
  Элементы индикации	LEDs

• Электрические данные

  Класс защиты	III (EN 61140)
  Напряжение питания	Через FLEXBUS+
  Потребляемая мощность	≤ 3,2 W
  Внутр. потребляемая мощность	≤ 3,2 W 1)
  Категория перенапряжения	II (EN 61131-2)
  Управляющие входы Зажимы B1, B2 Входное напряжение 18 V DC ... 30 V DC
  Цепи разблокировки Зажимы 13/14, 23/24, 33/34, 43/44 Тип выхода Беспотенциальные контакты НО, с принудительным управлением Напряжение переключения 5 V AC/DC ... 253 V AC/DC Допустимая токовая нагрузка на устройство переключения выходного сигнала 10 mA ... 6 A
  Сигнальные цепи Зажимы Y14, Y24 Тип выхода Контакт НО на внутренние 24 В постоянного тока, с принудительным управлением Выходное напряжение 16 V DC ... 30 V DC Выходной ток ≤ 75 mA
  Цепи обратной связи Зажимы Y1/Y2, Y3/Y4 Тип выхода Беспотенциальные контакты НЗ, с принудительным управлением Напряжение переключения 5 V AC/DC ... 253 V AC/DC Допустимая токовая нагрузка на устройство переключения выходного сигнала 10 mA ... 6 A

  • 1) Через FLEXBUS+.

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 96,5 mm x 120,8 mm
  Вес	186 g (± 5 %)

• Данные окружающей среды

  Тип защиты Корпус IP40 (EN 60529) Зажимы IP20 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C
  Влажность воздуха	15 % ... 95 %, без образования конденсата
  Климатические условия по	EN 61131-2 (температура окружающей среды 55 °C, относительная влажность воздуха 95 %)
  Электромагнитная совместимость (ЭМС)	Класс A (EN 61000-6-2, EN 55011)
  Виброустойчивость	5 g RMS, 5 Hz ... 500 Hz (EN 60068-2-64)

• Классификации

  ECl@ss 5.0	27242290
  ECl@ss 5.1.4	27249090
  ECl@ss 6.0	27249090
  ECl@ss 6.2	27249090
  ECl@ss 7.0	27249090
  ECl@ss 8.0	27249090
  ECl@ss 8.1	27249090
  ECl@ss 9.0	27249090
  ETIM 5.0	EC002632
  ETIM 6.0	EC002632
  UNSPSC 16.0901	32151705

• Данные окружающей среды

  Диапазон рабочих температур	–25 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C
