• Характеристики

  Модуль	I/O-модуль
  Тип конфигурации	Через поворотный переключатель

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	3,8 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

• Функции

  И-соединение	✔
  ИЛИ-соединение	✔
  Байпас	✔

• Интерфейсы

  Входы	8 вводов с поддержкой безопасности
  Выходы	8 выходов тестирования
  Тип подключения	Вставные пружинные зажимы
  Элементы индикации	LEDs

• Электрические данные

  Класс защиты	III (EN 61140)
  Напряжение питания	Через FLEXBUS
  Потребляемая мощность	≤ 3 W (DC)
  Внутр. потребляемая мощность	≤ 3 W (DC)

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 96,5 mm x 120,8 mm
  Вес	150 g

• Данные окружающей среды

  Тип защиты Корпус IP40 (EN 60529) Зажимы IP20 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C
  Влажность воздуха	15 % ... 95 %, без образования конденсата
  Климатические условия по	EN 61131-2 (температура окружающей среды 55 °C, относительная влажность воздуха 95 %)
  Электромагнитная совместимость (ЭМС)	Класс A (EN 61000-6-2, EN 55011)
  Виброустойчивость	5 g RMS, 5 Hz ... 500 Hz (EN 60068-2-64)

• Классификации

  ECl@ss 5.0	27242290
  ECl@ss 5.1.4	27249090
  ECl@ss 6.0	27249090
  ECl@ss 6.2	27249090
  ECl@ss 7.0	27249090
  ECl@ss 8.0	27249090
  ECl@ss 8.1	27249090
  ECl@ss 9.0	27249090
  ETIM 5.0	EC002632
  ETIM 6.0	EC002632
  UNSPSC 16.0901	32151705

Показать всё Скрыть всё

Технические чертежи

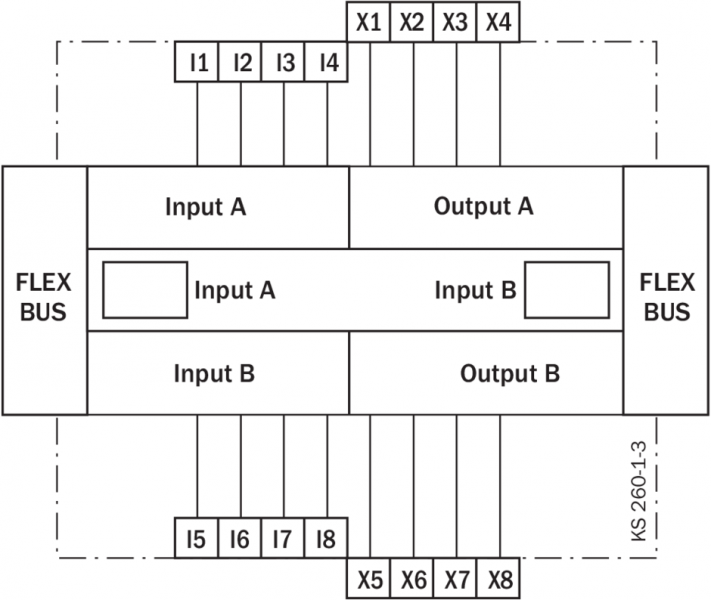

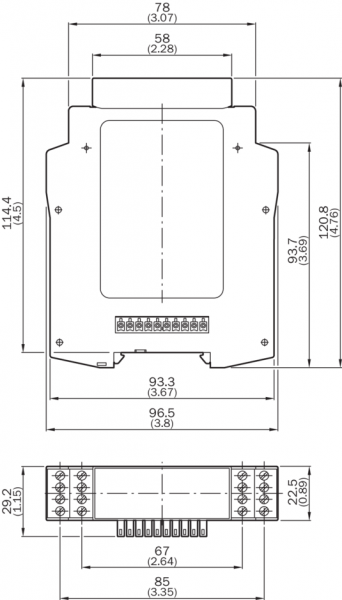

Габаритный чертеж Схема соединений Вид: Галерея Список Показать всё Скрыть всё
