• Характеристики

  Модуль	Шлюз
  Полевая шина, промышленная шина	Modbus TCP

• Интерфейсы

  Тип подключения	2 розетки, RJ-45
  Встроенный Ethernet-коммутатор	Управляемый коммутатор 2-го уровня с 3 портами с Auto-MDI-X для автоматического распознавания скрещенных кабелей Ethernet
  Скорость передачи данных	(10Base-T) (100Base-T) autosensing
  Диагностические выходы	4 (X1 – X4)
  Тип подключения диагностические выходы	Вставные винтовые зажимы
  Элементы индикации	LEDs
  Полевая шина, промышленная шина	Modbus TCP
  Тип интеграции в шину	Интегрирована в датчик

• Электрические данные

  Класс защиты	III (EN 61140)
  Напряжение питания	Через FLEXBUS
  Потребляемая мощность	≤ 2,4 W (DC)
  Внутр. потребляемая мощность	≤ 2,4 W (DC)

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 96,5 mm x 120,8 mm
  Вес	160 g

• Данные окружающей среды

  Тип защиты Корпус IP40 (EN 60529) Зажимы IP20 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C
  Влажность воздуха	15 % ... 95 %, без образования конденсата
  Климатические условия по	EN 61131-2 (температура окружающей среды 55 °C, относительная влажность воздуха 95 %)
  Электромагнитная совместимость (ЭМС)	Класс A (EN 61000-6-2, EN 55011)
  Виброустойчивость	5 g RMS, 5 Hz ... 500 Hz (EN 60068-2-64)

• Классификации

  ECl@ss 5.0	27242290
  ECl@ss 5.1.4	27249090
  ECl@ss 6.0	27249090
  ECl@ss 6.2	27249090
  ECl@ss 7.0	27249090
  ECl@ss 8.0	27249090
  ECl@ss 8.1	27249090
  ECl@ss 9.0	27249090
  ETIM 5.0	EC002632
  ETIM 6.0	EC002632
  UNSPSC 16.0901	32151705

Показать всё Скрыть всё

Технические чертежи

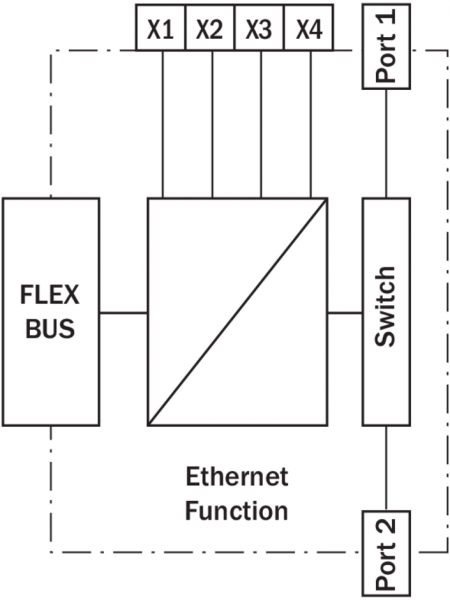

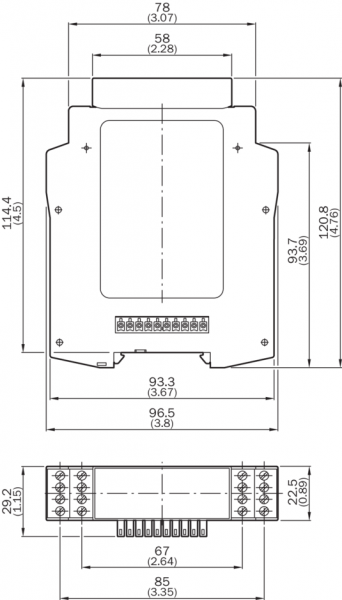

Габаритный чертеж Схема соединений Вид: Галерея Список Показать всё Скрыть всё
