• Характеристики

  Модуль	Главный модуль
  Тип конфигурации	Через поворотный переключатель

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	2,5 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

• Функции

  Блокировка повторного запуска	Вручную/автоматически (конфигурируется)
  Контроль внешних устройств (EDM)	✔
  Различие между людьми и материалами (шумоподавление) ✔ Перебег ✔ Контроль одновременности ✔ Контроль времени выборочного отключения ✔ Контроль зазора датчика ✔ Окончание выборочного отключения через электрочувствительное защитное устройство ✔

• Интерфейсы

  Входы	2 ввода с поддержкой безопасности 2 управляющих ввода 4 ввода выборочного отключения
  Количество подключаемых датчиков выборочного отключения	2 / 4
  Выходы	2 выхода с поддержкой безопасности 2 выхода тестирования 2 диагностических выхода
  Тип подключения	Вставные пружинные зажимы
  Элементы индикации	LEDs

• Электрические данные

  Класс защиты	III (EN 61140)
  Тип источника питания	PELV или SELV 1)
  Напряжение питания UV	24 V DC (19,2 V DC ... 30 V DC)
  Остаточная пульсация	≤ 10 %
  Потребляемая мощность	≤ 3 W (DC)
  Задержка включения	≤ 10 s
  Внутр. потребляемая мощность	≤ 3 W (DC)

  • 1) Ток блока питания главного модуля должен быть ограничен извне значением макс. 4 A. Либо при помощи самого блока питания, либо через предохранитель.

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 96,5 mm x 120,8 mm
  Вес	180 g

• Данные окружающей среды

  Тип защиты Корпус IP40 (EN 60529) Зажимы IP20 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C
  Влажность воздуха	15 % ... 95 %, без образования конденсата
  Климатические условия по	EN 61131-2 (температура окружающей среды 55 °C, относительная влажность воздуха 95 %)
  Электромагнитная совместимость (ЭМС)	Класс A (EN 61000-6-2, EN 55011)
  Виброустойчивость	5 g RMS, 5 Hz ... 500 Hz (EN 60068-2-64)

• Классификации

  ECl@ss 5.0	27242290
  ECl@ss 5.1.4	27249090
  ECl@ss 6.0	27249090
  ECl@ss 6.2	27249090
  ECl@ss 7.0	27249090
  ECl@ss 8.0	27249090
  ECl@ss 8.1	27249090
  ECl@ss 9.0	27249090
  ETIM 5.0	EC002632
  ETIM 6.0	EC002632
  UNSPSC 16.0901	32151705

Показать всё Скрыть всё

Технические чертежи

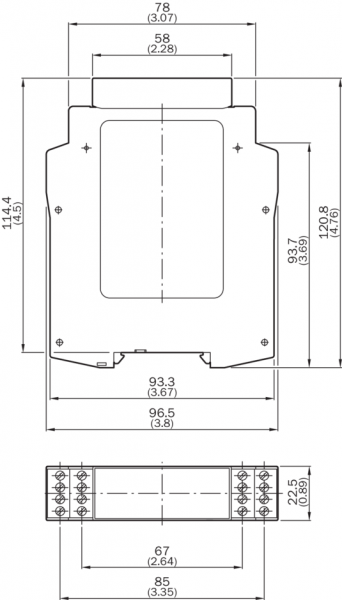

Габаритный чертеж Главный модуль Flexi Classic Вид: Галерея Список Показать всё Скрыть всё
