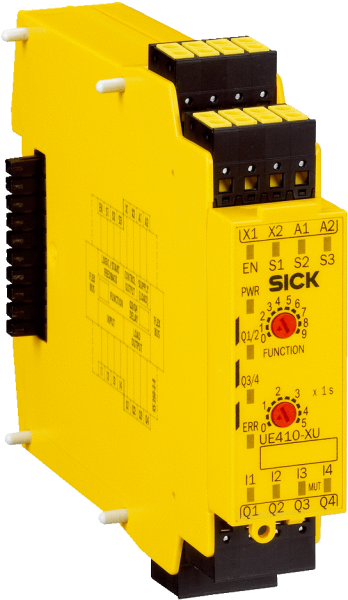

UE410-XU3T5

Характеристики
Модуль I/O-модуль
Тип конфигурации Через поворотный переключатель

Параметры техники безопасности

Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
Категория	Категория 4 (EN ISO 13849)
Уровень производительности	PL e (EN ISO 13849)
PFHd (средняя вероятность опасного отказа в час)	2,5 x 10-9 (EN ISO 13849)
TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

Функции

Блокировка повторного запуска	Вручную/автоматически (конфигурируется)
Контроль внешних устройств (EDM)	✔
И-соединение	✔
ИЛИ-соединение	✔
Байпас	✔
Различие между людьми и материалами (шумоподавление)	✔

Интерфейсы

Входы	4 входа с поддержкой безопасности 4 управляющих ввода
Количество подключаемых датчиков выборочного отключения	0 / 2
Выходы	4 выхода с поддержкой безопасности 2 выхода тестирования
Время задержки (выходы Q3/Q4)	0 s ... 5 s
Тип подключения	Вставные винтовые зажимы
Элементы индикации	LEDs

Электрические данные

Класс защиты	III (EN 61140)
Напряжение питания	Через A1, A2
Тип источника питания	PELV или SELV 1)
Напряжение питания UV	24 V DC (19,2 V DC ... 30 V DC)
Остаточная пульсация	≤ 10 %
Потребляемая мощность	≤ 3 W (DC)
Внутр. потребляемая мощность	≤ 3 W (DC)

1) Ток блока питания модуля должен быть ограничен извне значением макс. 4 A. Либо при помощи самого блока питания, либо через предохранитель.

Данные окружающей среды

Диапазон рабочих температур

–25 °C ... +55 °C

Температура хранения

–25 °C ... +70 °C

Влажность воздуха

15 % ... 95 %, без образования конденсата

Климатические условия по

EN 61131-2 (температура окружающей среды 55 °C, относительная влажность воздуха 95 %)

Электромагнитная совместимость (ЭМС)

Класс A (EN 61000-6-2, EN 55011)

Виброустойчивость

5 g RMS, 5 Hz ... 500 Hz (EN 60068-2-64)

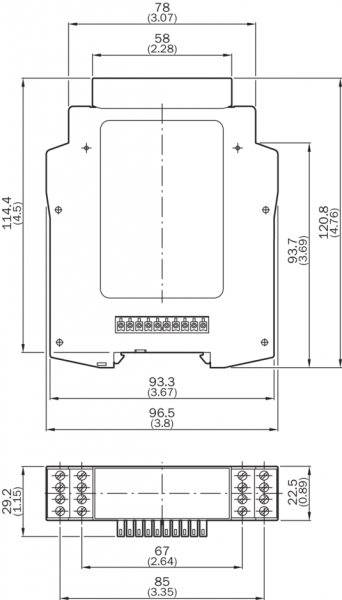

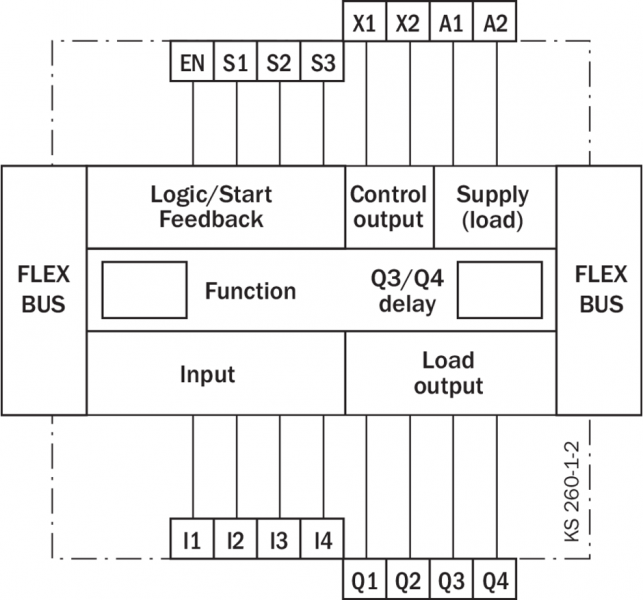

Габаритный чертеж Схема соединений Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство Flexi Classic

Модуль	I/O-модуль
Тип конфигурации	Через поворотный переключатель

Размеры (Ш x В x Г)	22,5 mm x 96,5 mm x 120,8 mm
Вес	180 g
