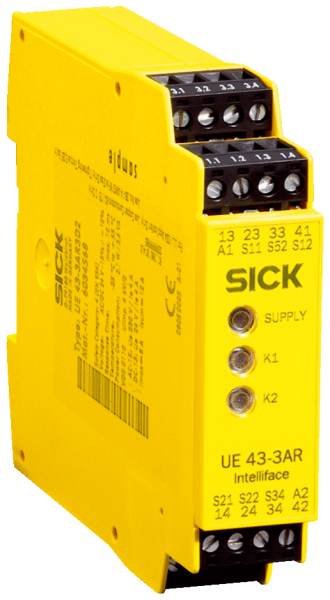

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  Значение B10d	3 x 105 циклов срабатывания (AC-15, 230 V, I = 5 A) 2 x 106 циклов срабатывания (DC-15, 230 V, I = 2 A) 7 x 106 циклов срабатывания (DC-13, 24 V, I = 1 A)
  PFHd (средняя вероятность опасного отказа в час)	1,30 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Категория останова	0 (EN 60204-1)

• Интерфейсы

  Тип подключения	Вставные винтовые зажимы
  Количество токопроводящих линий разблокировки (нормально открытый)	3, важный для безопасности

• Электрические данные - Эксплуатационные параметры

  Напряжение питания A1, A2 Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока, Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока PELV, PELV или SELV
  Напряжение питания UV A1, A2 24 V AC/DC (20,4 V AC/DC ... 26,4 V AC/DC)
  Остаточная пульсация	(≤ 2,4 Vss) 1)
  Потребляемая мощность	(≤ 2,8 VA (AC)) (≤ 1,3 W (DC))
  Категория перенапряжения	II
  Расчетное напряжение на изоляции Ui	300 V AC
  Максимально допустимое импульсное напряжение Uimp	4 kV
  Испытательное напряжение	2 kV (50 Hz) (EN 60439-1)

  • 1) В режиме постоянного тока, в пределах UE.

• Электрические данные - Управляющее напряжение: S11

  Управляющее напряжение	22 V DC (19,2 V DC ... 40 V DC)
  Управляющий ток	≤ 250 mA

• Электрические данные - Входные контуры: S12, S52, S22

  Входное напряжение	22 V DC (19,2 V DC ... 26,6 V DC)
  Входной ток	≤ 100 mA
  Сопротивление провода	≤ 70 Ω

• Электрические данные - Входные контуры: S34

  Входное напряжение	22 V DC (19,2 V DC ... 26,6 V DC)
  Входной ток	5 mA
  Сопротивление провода	≤ 25 Ω
  Время сброса Автоматически ≤ 350 ms

• Электрические данные - Выходные токопроводящие линии: 13/14, 23/24, 33/34, 41/42

  Время задержки возврата реле	(≤ 10 ms) 1)
  Количество токопроводящих линий разблокировки (нормально открытый)	3, важный для безопасности
  Количество сигнальных токопроводящих линий (нормально закрытый)	1, не относится к безопасности
  Тип контакта	С принудительным управлением
  Материал контактов	Серебряный сплав, тонкое золочение
  Напряжение переключения Токопроводящая линия разблокировки 5 V AC/DC ... 300 V AC/DC Сигнальная токопроводящая линия 5 V AC/DC ... 300 V AC/DC
  Допустимая токовая нагрузка на устройство переключения выходного сигнала Токопроводящая линия разблокировки 10 mA ... 8 A Сигнальная токопроводящая линия 10 mA ... 8 A
  Категория потребления	AC-15/DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	4 A (230 V AC) 360 циклов срабатывания/ч 4 A (24 V DC) 3600 циклов срабатывания/ч
  Частота переключения	≤ 3600/ч
  Срок службы механических компонентов (контакты реле)	1 x 107 циклов срабатывания
  Срок службы электрических компонентов (контакты реле)	1 x 106 циклов срабатывания

  • 1) K1/K2.

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 114 mm x 96,5 mm
  Вес	0,27 kg

• Классификации

  ECl@ss 5.0	27371990
  ECl@ss 5.1.4	27371990
  ECl@ss 6.0	27371819
  ECl@ss 6.2	27371819
  ECl@ss 7.0	27371819
  ECl@ss 8.0	27371819
  ECl@ss 8.1	27371819
  ECl@ss 9.0	27371819
  ETIM 5.0	EC001449
  ETIM 6.0	EC001449
  UNSPSC 16.0901	41113704

Показать всё Скрыть всё

Технические чертежи

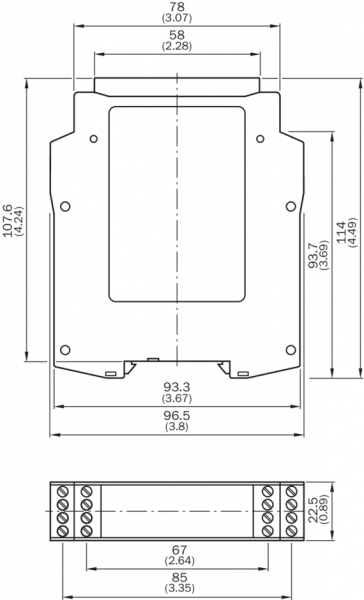

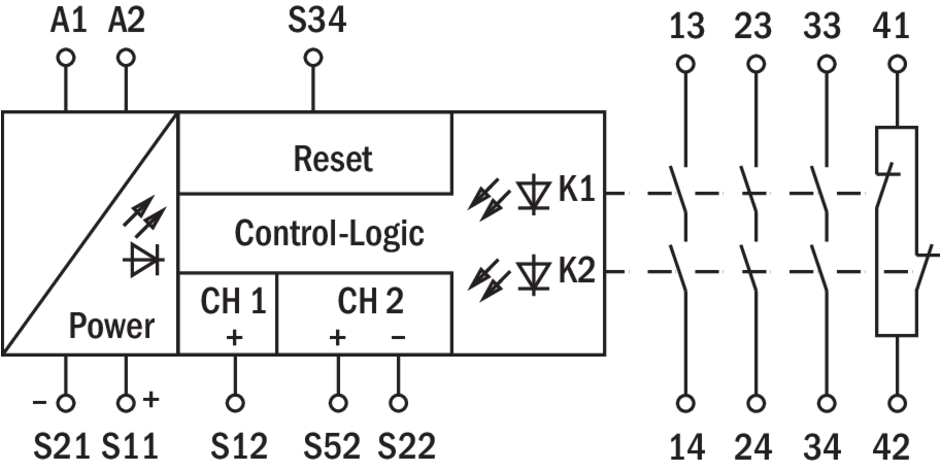

Габаритный чертеж Схема соединений Вид: Галерея Список Показать всё Скрыть всё
