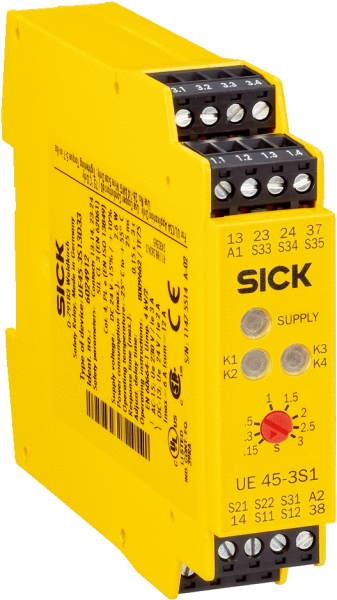

• Параметры техники безопасности

  Класс надежности	SILCL3 (EN 62061) 1) SILCL2 (EN 62061) 2)
  Категория	Категория 4 (EN ISO 13849) 1) Категория 3 (EN ISO 13849) 2)
  Уровень производительности	PL e (EN ISO 13849) 1) PL d (EN ISO 13849) 2)
  Значение B10d	4 x 105 циклов срабатывания
  PFHd (средняя вероятность опасного отказа в час)	3,0 x 10-8 (EN ISO 13849) 1) 2,0 x 10-8 (EN ISO 13849) 2)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Категория останова	0 (EN 60204-1) 1) 1 (EN 60204-1) 2)

  • 1) Для контактов 13/14, 23/24.
  • 2) Для контактов времени 37/38.

• Интерфейсы

  Тип подключения	Фиксированные винтовые зажимы
  Количество токопроводящих линий разблокировки (нормально открытый)	2, Категория 4

• Электрические данные - Эксплуатационные параметры

  Напряжение питания A1, A2 Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока PELV Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока PELV или SELV
  Напряжение питания UV A1, A2 24 V DC (20,4 V DC ... 26,4 V DC)
  Остаточная пульсация	(≤ 2,4 Vss) 1)
  Потребляемая мощность	2,6 W (DC)
  Категория перенапряжения	II
  Расчетное напряжение на изоляции Ui	300 V AC
  Максимально допустимое импульсное напряжение Uimp	4 kV
  Испытательное напряжение	2 kV (50 Hz) (EN 60439-1)

  • 1) В режиме постоянного тока, в пределах UE.

• Электрические данные - Управляющее напряжение: S11/S33, S21

  Управляющее напряжение	22 V DC
  Ток короткого замыкания	≤ 2,2 A
  Защита от короткого замыкания	Сопротивление PTC

• Электрические данные - Входные контуры: S12, S31/S22

  Входной ток
  Время сброса Вручную (≤ 30 ms) Автоматически (≤ 600 ms)
  Время нажатия кнопки сброса	≤ 30 ms ≤ 600 ms
  Контроль синхронизации	≤ 500 ms
  Сопротивление провода	≤ 85 Ω

• Электрические данные - Выходные токопроводящие линии: 13/14, 23/24, 37/38

  Время задержки возврата реле	25 ms 1)
  Время задержки отключения	1,5 s ... 30 s
  Количество токопроводящих линий разблокировки (нормально открытый)	2, Категория 4
  Количество токопроводящих линий разблокировки (нормально открытый) с задержкой отключения	1, Категория 3
  Количество токопроводящих линий разблокировки (нормально открытый) с задержкой срабатывания	Категория 3
  Тип контакта	С принудительным управлением
  Материал контактов	Серебряный сплав, тонкое золочение
  Напряжение переключения Токопроводящая линия разблокировки 10 V AC ... 230 V AC 10 V DC ... 300 V DC
  Допустимая токовая нагрузка на устройство переключения выходного сигнала Токопроводящая линия разблокировки 10 mA ... 6 A Суммарный ток ≤ 12 A
  Категория потребления	AC-15/DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	4 A (230 V AC) 360 циклов срабатывания/ч 4 A (24 V DC) 360 циклов срабатывания/ч 2,5 A (24 V DC) 3600 циклов срабатывания/ч
  Частота переключения	≤ 3600/ч
  Срок службы механических компонентов (контакты реле)	5 x 106 циклов срабатывания
  Срок службы электрических компонентов (контакты реле)	2 x 106 циклов срабатывания

  • 1) K1/K2.

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 114 mm x 96,5 mm
  Вес	0,2 kg

• Классификации

  ECl@ss 5.0	27371990
  ECl@ss 5.1.4	27371990
  ECl@ss 6.0	27371819
  ECl@ss 6.2	27371819
  ECl@ss 7.0	27371819
  ECl@ss 8.0	27371819
  ECl@ss 8.1	27371819
  ECl@ss 9.0	27371819
  ETIM 5.0	EC001449
  ETIM 6.0	EC001449
  UNSPSC 16.0901	41113704

Показать всё Скрыть всё

Технические чертежи

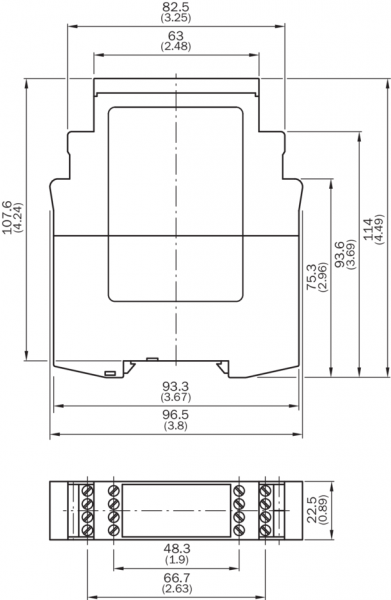

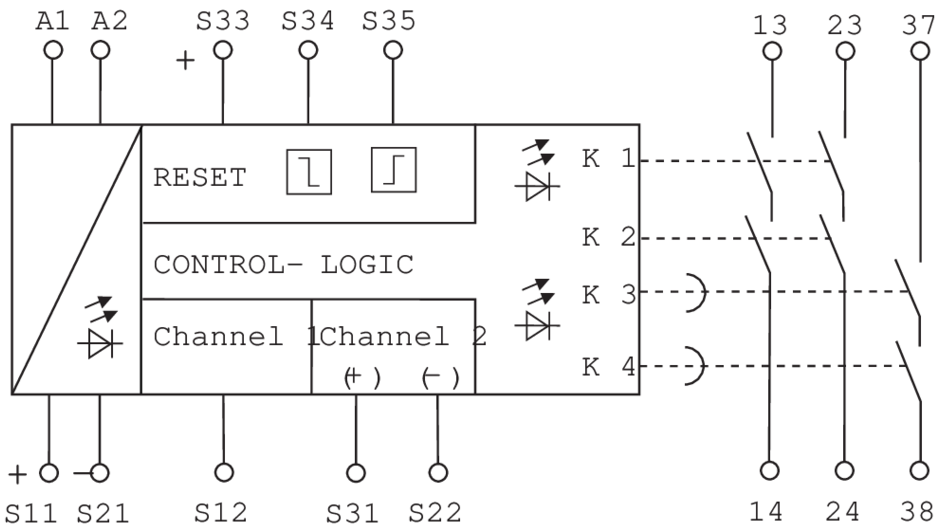

Габаритный чертеж Защитное реле Схема соединений Вид: Галерея Список Показать всё Скрыть всё
