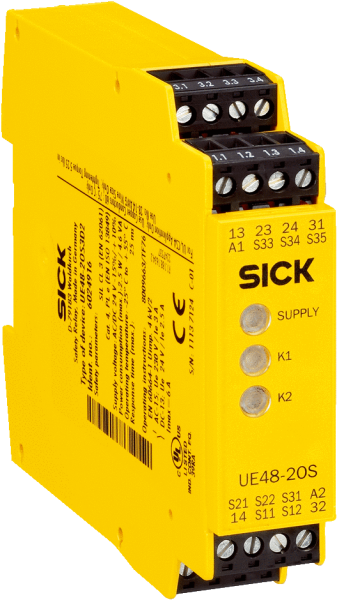

- Параметры техники безопасности
| Класс надежности | SIL3 (IEC 61508) SILCL3 (EN 62061) |
| Категория | Категория 4 (EN ISO 13849) |
| Уровень производительности | PL e (EN ISO 13849) |
| Значение B10d | 1,26 x 106 циклов срабатывания (AC-15, 230 V, I = 1.5 A) 5,9 x 106 циклов срабатывания (AC-15, 230 V, I = 0.75 A) 4,35 x 105 циклов срабатывания (DC-13, 24 V, I = 2.5 A) 1 x 107 циклов срабатывания (DC-13, 24 V, I = 0.63 A) |
| PFHd (средняя вероятность опасного отказа в час) | 3,0 x 10-8 (EN ISO 13849) |
| TM (заданная продолжительность работы) | 20 лет (EN ISO 13849) |
| Категория останова | 0 (EN 60204-1) |
- Интерфейсы
| Тип подключения | Фиксированные винтовые зажимы |
| Количество токопроводящих линий разблокировки (нормально открытый) | 2, важный для безопасности |
- Электрические данные - Эксплуатационные параметры
| Напряжение питания | A1, A2 | | Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока | PELV | | Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока | PELV или SELV |
|
| Напряжение питания UV | A1, A2 | | 24 V AC/DC (20,4 V AC/DC ... 26,4 V AC/DC) |
|
| Остаточная пульсация | ≤ 2,4 Vss 1) |
| Потребляемая мощность | (≤ 4,6 VA (AC)) (≤ 2,1 W (DC)) |
| Категория перенапряжения | II |
| Расчетное напряжение на изоляции Ui | 300 V AC |
| Максимально допустимое импульсное напряжение Uimp | 4 kV |
| Испытательное напряжение | 2 kV (50 Hz) (EN 60439-1) |
- Электрические данные - Управляющее напряжение: S11, S21, S33
| Управляющее напряжение | 22 V DC (≥ 17,4 V DC) |
| Управляющий ток | 40 mA ... 100 mA |
| Ток короткого замыкания | ≤ 300 mA |
| Защита от короткого замыкания | Электронная защита |
- Электрические данные - Входные контуры: S12, S22, S31, S34, S35
| Входное напряжение | | HIGH | 17,4 V DC ... 26,4 V DC | | LOW | –3 V DC ... 5 V DC |
|
| Входной ток | | S12, S22, S31 | ≤ 100 mA | | S34, S35 | ≤ 50 mA |
|
| Время сброса | | Вручную | ≤ 40 ms | | Автоматически | ≤ 80 ms |
|
| Время нажатия кнопки сброса | ≥ 50 ms |
| Ширина контрольного импульса | ≤ 1.000 µs |
| Частота контрольного импульса | ≤ 10 Hz |
| Сопротивление провода | ≤ 35 Ω |
- Электрические данные - Выходные токопроводящие линии: 13/14, 23/24, 31/32, 33/34
| Время задержки возврата реле | ≤ 25 ms 1) |
| Количество токопроводящих линий разблокировки (нормально открытый) | 2, важный для безопасности |
| Количество сигнальных токопроводящих линий (нормально закрытый) | 1, не относится к безопасности |
| Тип контакта | С принудительным управлением |
| Материал контактов | Серебряный сплав, тонкое золочение |
| Напряжение переключения | | Токопроводящая линия разблокировки | 10 V AC ... 230 V AC 10 V DC ... 300 V DC | | Сигнальная токопроводящая линия | 10 V AC, 10 V DC ... 230 V AC, 300 V DC |
|
| Допустимая токовая нагрузка на устройство переключения выходного сигнала | | Токопроводящая линия разблокировки | 10 mA ... 6 A | | Сигнальная токопроводящая линия | 10 mA ... 6 A | | Суммарный ток | ≤ 12 A |
|
| Категория потребления | AC-15/DC-13 (EN 60947-5-1) |
| Расчетный рабочий ток (расчетное рабочее напряжение) | 4 A (230 V AC) 360 циклов срабатывания/ч 3 A (230 V AC) 3600 циклов срабатывания/ч 4 A (24 V DC) 360 циклов срабатывания/ч 2,5 A (24 V DC) 3600 циклов срабатывания/ч |
| Частота переключения | ≤ 3600/ч |
| Срок службы механических компонентов (контакты реле) | 1 x 107 циклов срабатывания |
| Срок службы электрических компонентов (контакты реле) | 2 x 106 циклов срабатывания |
- Механические данные
| Размеры (Ш x В x Г) | 22,5 mm x 114 mm x 96,5 mm |
| Вес | 0,21 kg |
- Классификации
| ECl@ss 5.0 | 27371990 |
| ECl@ss 5.1.4 | 27371990 |
| ECl@ss 6.0 | 27371819 |
| ECl@ss 6.2 | 27371819 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 8.1 | 27371819 |
| ECl@ss 9.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC 16.0901 | 41113704 |
Показать всё Скрыть всё Технические чертежи

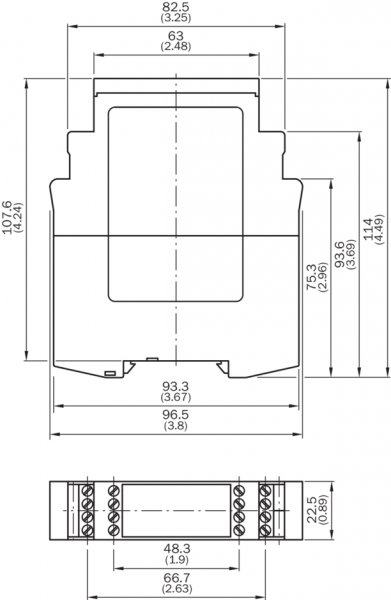

Габаритный чертеж Защитное реле
Схема соединений
