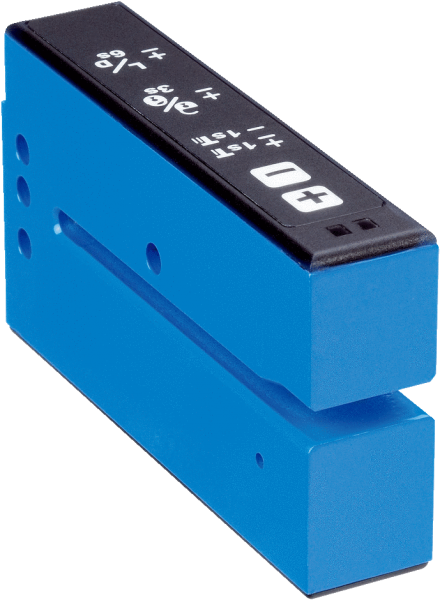

• Характеристики

  Размеры (Ш x В x Г)	18 mm x 47,5 mm x 92,5 mm
  Принцип действия	Принцип ультразвукового обнаружения
  Форма корпуса (выход света)	Вилочная форма
  Ширина щели	3 mm
  Глубина щели	69 mm
  Минимальный размер детектируемого объекта (MDO)	Зазор между этикетками / Размер этикетки: 2 mm 1)
  Обнаружение этикеток	✔
  Настройка	Кнопка «Плюс» / «Минус» (Настройка, чувствительность, «СВЕТЛО/ТЕМНО») Кабель (динамическое обучение)
  Метод настройки	2-точечная настройка Динамическое обучение
  Функция выходного сигнала	«СВЕТЛО/ТЕМНО» устанавливается клавишей

  • 1) Зависит от толщины этикетки.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 10 % 2)
  Потребление тока	40 mA 3)
  Частота переключения	1,5 kHz 4)
  Оценка	250 µs 5)
  Переключающий выход	NPN
  Дискретный выход (напряжение)	NPN: HIGH = прибл. UВ/LOW ≤ 2 В
  Тип переключения	СВЕТЛО/ТЕМНО
  Выходной ток Iмакс.	100 mA 6)
  Вход, настройка (ET)	Teach: U > 7 V ... < UV Run: U < 2 V
  Время инициализации	100 ms
  Тип подключения	Разъем M8, 4-конт.
  Класс защиты	III 7)
  Схемы защиты	Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP65
  Вес	95 g
  Материал корпуса	Алюминий

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении «светло/темно» 1:1, типично, в зависимости от материала и скорости.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Минимальный выходной ток 0,3 мA.
  • 7) Расчетное напряжение постоянного тока 50 В.

• Данные окружающей среды

  Диапазон температур при работе	+5 °C ... +55 °C 1)
  Диапазон температур при хранении	–20 °C ... +70 °C
  Устойчивость к сотрясениям	Согласно EN 60068-2-27
  ЭМС	EN 60947-5-2 2)
  № файла UL	NRKH.E191603 & NRKH7.E191603

  • 1) Запрещается деформировать кабель ниже 0 °C.
  • 2) Датчик UFN соответствуют требованиям защиты от излучаемых помех (ЭМС) для промышленной зоны (класс помехозащищенности A). При использовании в жилой зоне прибор может вызвать помехи.

• Классификации

  ECl@ss 5.0	27270909
  ECl@ss 5.1.4	27270909
  ECl@ss 6.0	27270909
  ECl@ss 6.2	27270909
  ECl@ss 7.0	27270909
  ECl@ss 8.0	27270909
  ECl@ss 8.1	27270909
  ECl@ss 9.0	27270909
  ETIM 5.0	EC002720
  ETIM 6.0	EC002720
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

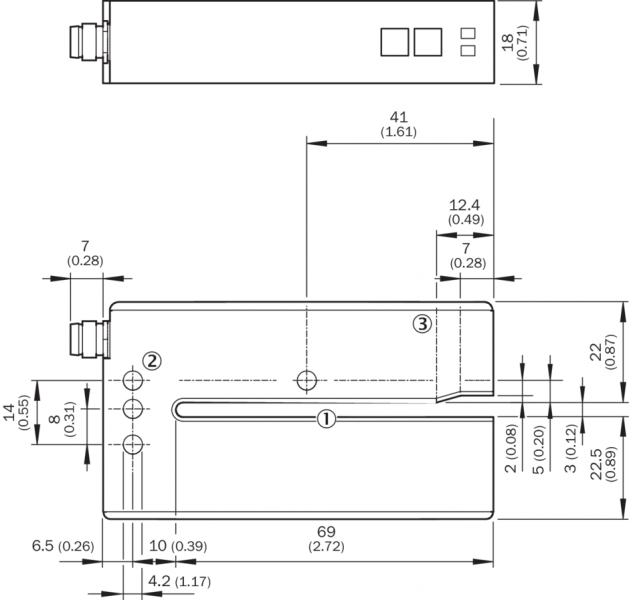

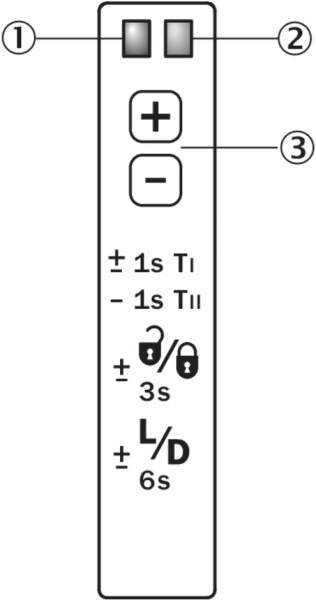

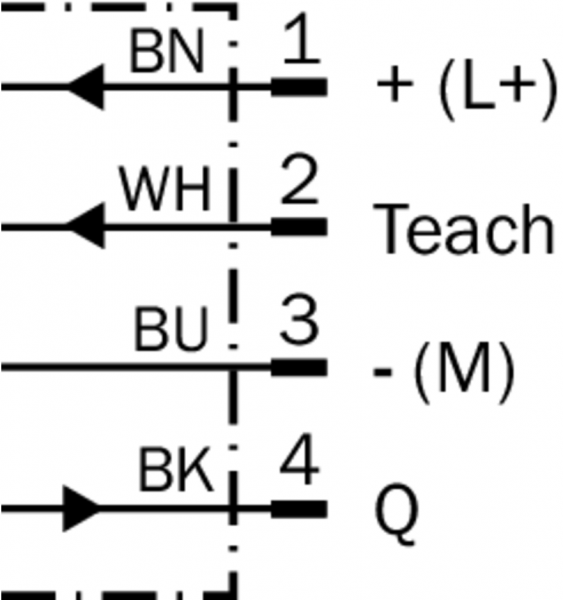

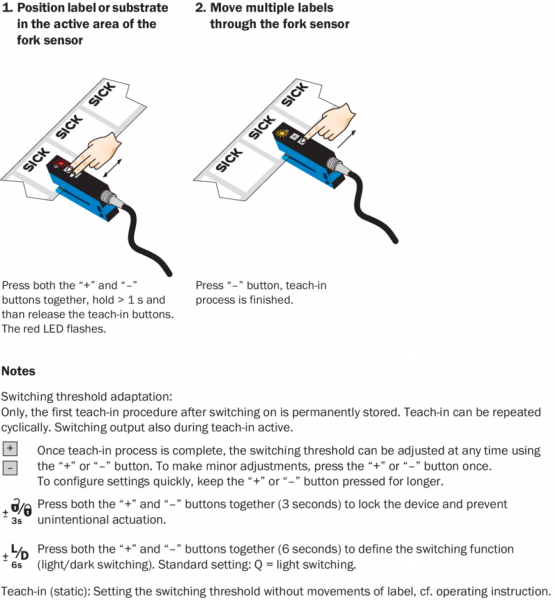

Габаритный чертеж UFnext - Кнопки «плюс» и «минус» Варианты настройки Настройка: обучение с помощью кнопок «плюс/минус» (WFxx-B416) Схема соединений cd-092 Концепция управления Динамическое обучение с помощью кнопок «плюс/минус» Вид: Галерея Список Показать всё Скрыть всё
