• Производительность

  Дистанция измерения, предельная дистанция измерения	65 mm ... 350 mm, 600 mm
  Объект измерения	Естественные объекты
  Разрешение	0,2 mm
  Точность воспроизведения	± 0,15 % 1)
  Точность	0,17 % 1)
  Оценка	64 ms
  Частота переключения	12 Hz
  Время вывода	16 ms
  Ультразвуковая частота (типичная)	400 kHz
  Зона действия (типичная)	См. диаграммы
  Доп. функция	Режимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый дискретный выход, инвертируемый дискретный выход, сброс на заводские настройки

  • 1) В отношении последнего результата измерения.

• Интерфейсы

  Переключающий выход	1 x PNP (200 mA) 1)
  Гистерезис	5 mm

  • 1) PNP: HIGH = UВ - (< 2 В) / LOW = 0 В.

• Механика/электроника

  Напряжение питания UV	Пост. ток 10 V ... 30 V 1)
  Потребляемая мощность	≤ 1,2 W 2)
  Время инициализации	< 300 ms
  Тип корпуса	Цилиндрический
  Материал корпуса	PBT УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
  Тип подключения	Разъем, M12, 4-конт.
  Индикация	2 x LED
  Вес	20 g
  Выходной коннектор передатчика	Угловой
  Тип защиты	IP67
  Класс защиты	III

  • 1) Предельные значения, с защитой от неправильной полярности. Эксплуатация в сетях с защитой от короткого замыкания: макс. 8 А, класс 2.
  • 2) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–25 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +85 °C

• Классификации

  ECl@ss 5.0	27270804
  ECl@ss 5.1.4	27270804
  ECl@ss 6.0	27270804
  ECl@ss 6.2	27270804
  ECl@ss 7.0	27270804
  ECl@ss 8.0	27270804
  ECl@ss 8.1	27270804
  ECl@ss 9.0	27270804
  ETIM 5.0	EC001846
  ETIM 6.0	EC001846
  UNSPSC 16.0901	41111960

Показать всё Скрыть всё

Технические чертежи

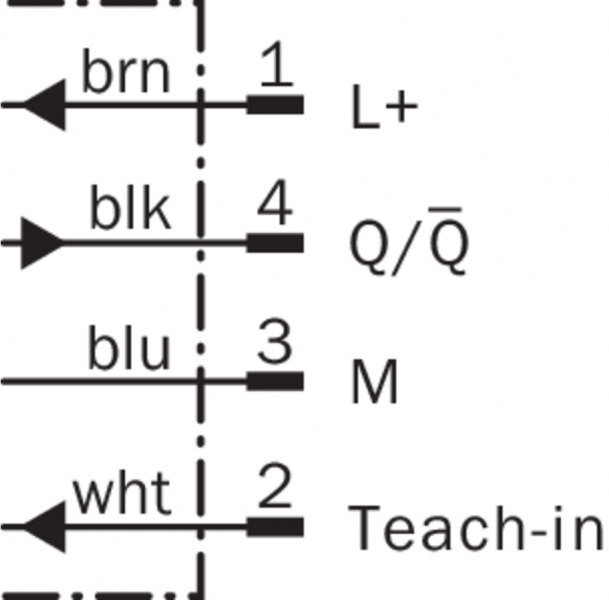

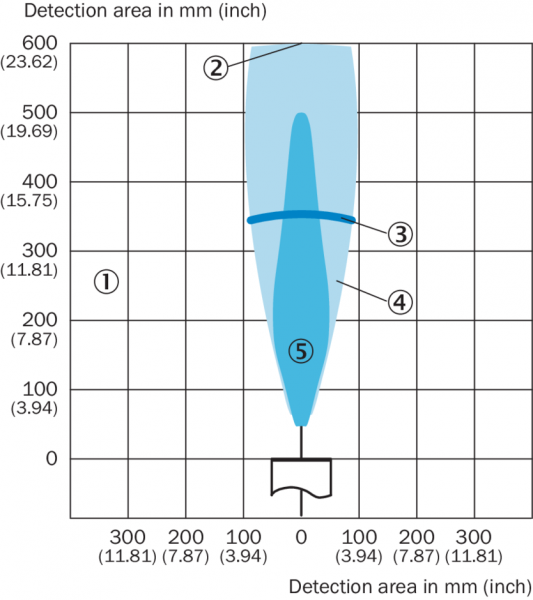

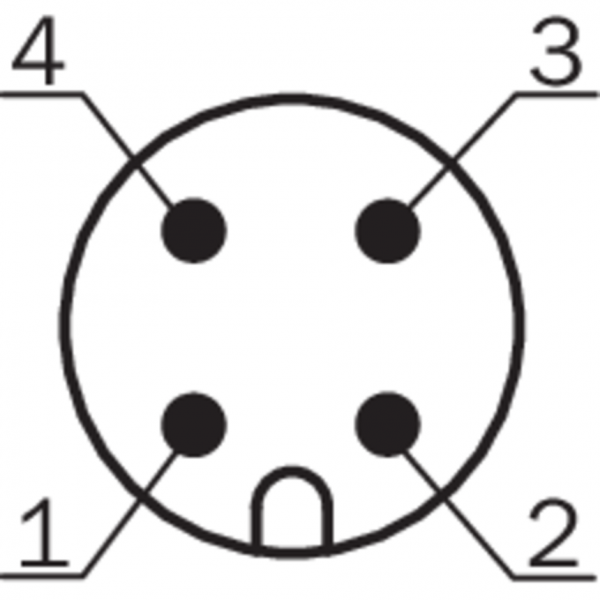

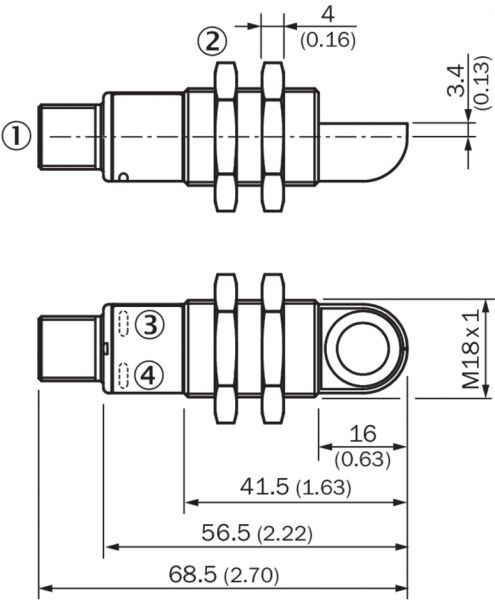

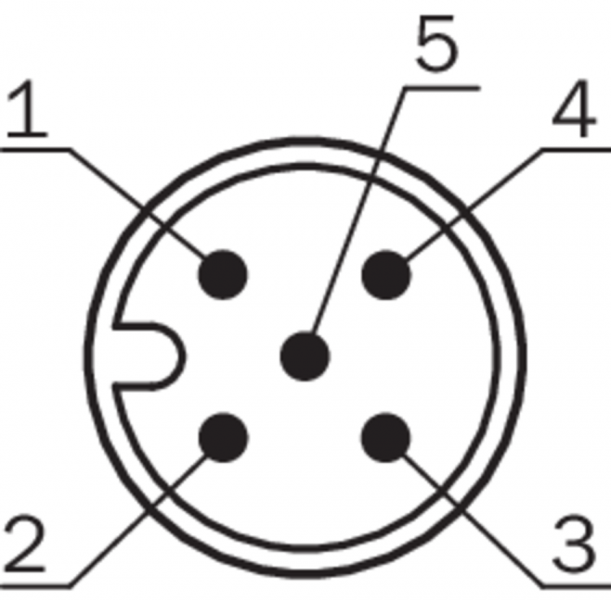

Габаритный чертеж UM18-2xxxxxx2 Схема соединений Зона распознавания UM18-212 Тип подключения Тип подключения Вид: Галерея Список Показать всё Скрыть всё
